Тормозной диск — проверка и замена

Поднимите автомобиль и надежно закрепите на подставках.

Снимите колесо.

Снимите узел тормозного суппорта.

Внимание! Нет необходимости снимать суппорт с автомобиля, поэтому после выворачивания болтов крепления суппорта закрепите его шпагатом или проволокой на стойке подвески. Не подвешивайте суппорт на тормозном шланге, так как это может вызвать повреждения шланга.

Внимание! Если необходима замена тормозного диска, замените оба для обеспечения равномерности торможения. При замене тормозных дисков необходимо заменить и тормозные колодки.

Медленно поворачивая тормозной диск, визуально проверьте его состояние с двух сторон. Износ тормозного диска от колодок должен находиться в допустимых пределах. Если на диске имеются трещины, замените диск.

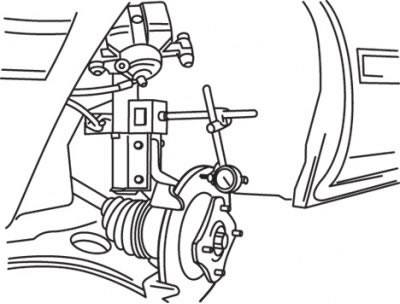

Индикатором часового типа проверьте биение тормозного диска (рис. 10.5). Закрепите индикатор в любом удобном месте и, проворачивая тормозной диск, определите его биение на небольшом расстоянии от наружного края. Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы в технически исправном состоянии. Если биение превышает максимально допустимое и подшипник исправен, снимите и перешлифуйте тормозной диск. Некоторые мастерские могут перешлифовать тормозной диск без снятия с автомобиля.


Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений, при необходимости замените его.

Измерьте толщину тормозного диска в нескольких точках. В связи с тем что по периметру тормозного диска есть ступенька, при измерении толщины тормозного диска с использованием штангенциркуля подложите под его губки две монетки. Для определения истинной толщины тормозного диска вычтите из показания штангенциркуля толщину двух монеток.

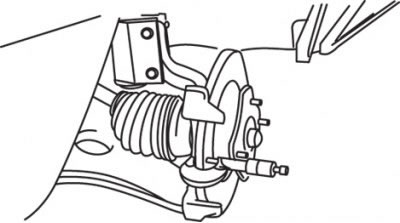

Более точно можно измерить толщину тормозного диска с использованием микрометра (рис. 10.6).

Если колебания толщины тормозного диска превышают 0,127 мм, при торможении могут возникать пульсации. Если толщина тормозного диска еще достаточна, снимите и перешлифуйте тормозной диск.

Для снятия тормозного диска со ступицы необходимо использовать специальные инструменты и методики, поэтому необходимо снять ступицу с тормозным диском и доставить ее на станцию технического обслуживания для обработки или замены.
