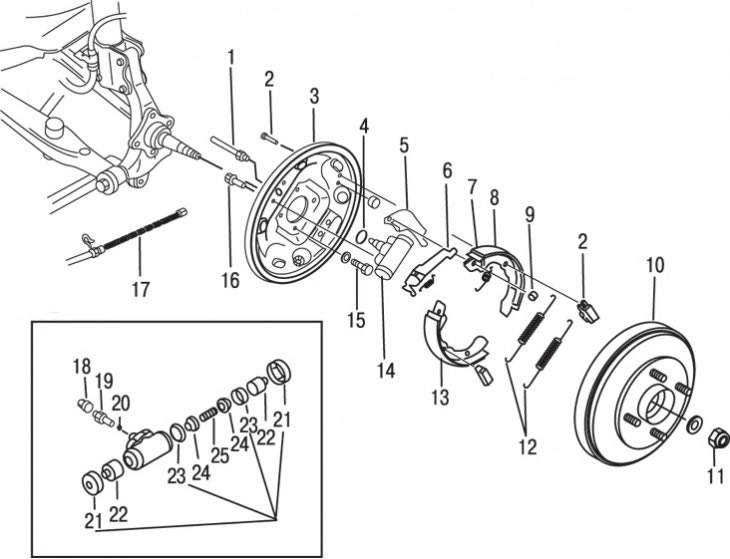

Рис. 10.7. Задний барабанный тормозной механизм: 1 – трубка тормозной системы; 2 – удерживающие штифты и пружины; 3 – защитный кожух заднего тормоза; 4 – прокладка; 5 – регулировочный рычаг; 6 – регулировочная планка; 7 – пружины противоскрипные; 8 – вторичная тормозная колодка; 9 – скоба; 10 – тормозной барабан; 11 – гайка ступицы; 12 – возвратная пружина; 13 – первичная тормозная колодка; 14 – рабочий тормозной цилиндр; 15 – болт; 16 – болт крепления рабочего тормозного цилиндра; 17 – трос стояночного тормоза; 18 – резиновый колпачок; 19 – штуцер удаления воздуха; 20 – стальной шарик; 21 – пылезащитный чехол; 22 – поршень; 23 – манжеты поршня; 24 – чашка пружины; 25 – пружина
Элементы заднего барабанного тормозного механизма показаны на рис. 10.7.
Поднимите автомобиль и надежно закрепите на подставках.
Снимите колесо.
Внимание! Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна.
Внимание! Не перепутайте детали левого и правого тормозных механизмов, работайте над каждым тормозным механизмом по очереди.
Внимание! Если старые тормозные колодки устанавливают снова, перед снятием их необходимо промаркировать.
Внимание! Каждый раз при работе с тормозной системой помните, что при истирании тормозных колодок образуется содержащая асбест пыль, которая вредна для здоровья.

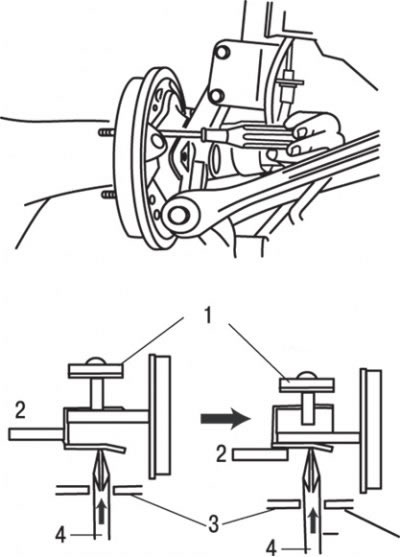

Рис. 10.8. Использование отвертки для освобождения пружин, фиксирующих тормозные колодки: 1 – пружины, фиксирующие тормозные колодки; 2 – рычаг управления; 3 – защитный кожух заднего тормоза; 4 – отвертка
Снимите узел тормозного барабана/ступицы. Если тормозной барабан нельзя сразу легко снять, снимите пробку в защитном кожухе заднего тормоза, через отверстие вставьте отвертку и нажмите на фиксирующую пружину для увеличения зазора между тормозными колодками и тормозным барабаном, как показано на рис. 10.8. Если это не позволяет снять барабан, ослабьте установочную гайку рычага стояночного тормоза, чтобы увеличить ход колодок.
Снимите возвратные пружины тормозных колодок.
Снимите фиксирующие пружины и штифты.

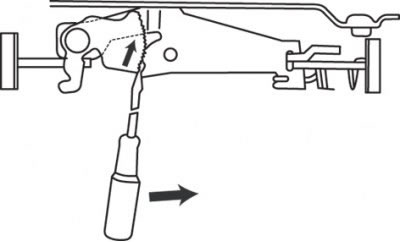

Рис. 10.9. Использование отвертки и направление нажатия для освобождения регулировочной планки
Снимите первичную тормозную колодку и регулировочную планку. Возможно, потребуется освободить регулировочную планку с помощью отвертки, как показано на рис. 10.9. Это облегчит снятие первичной тормозной колодки.
Снимите вторичную тормозную колодку и отсоедините трос стояночного тормоза.
Снимите скобу и отсоедините рычаг управления от тормозной колодки.

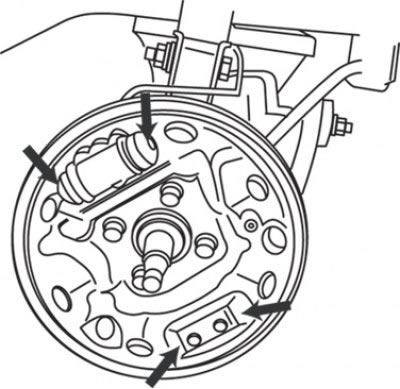

Рис. 10.10. Места нанесения смазки на защитный кожух заднего тормоза
Смажьте контактные поверхности защитного кожуха заднего тормоза тонким слоем смазочного материала белого цвета на основе лития в точках, показанных на рис. 10.10. Соблюдайте осторожность, чтобы не допустить попадания смазочного материала и другого загрязнения на поверхности трения.
Установите рычаг управления на новой вторичной тормозной колодке.
Установите вторичную тормозную колодку с противоскрипной пружиной.
Подсоедините трос стояночного тормоза.
Соберите первичную тормозную колодку и регулировочную планку, соедините планку с противоскрипной пружиной.
Установите фиксирующую пружину.
Установите возвратные пружины.
Отцентрируйте сборку тормозных колодок.
Осмотрите тормозной барабан на наличие трещин, царапин, глубоких рисок и пятен, которые будут проявляться как участки с измененным цветом. Если пятна нельзя удалить мелкозернистой наждачной бумагой, тормозной барабан необходимо доставить в мастерскую для перешлифовки. Если барабан невозможно перешлифовать без превышения максимально допустимого диаметра барабана, замените барабан новым.
Установите узел ступицы/тормозного барабана и подшипники колеса.
Установите колесо, вверните болты и затяните их требуемым моментом, опустите автомобиль.
Удалите воздух из гидравлического привода тормозной системы.
Проверьте работу стояночного тормоза и в случае необходимости отрегулируйте его.
Несколько раз нажмите на педаль тормоза, чтобы тормозные колодки установились с определенным зазором по отношению к тормозному барабану, наполните бачок тормозной жидкостью.
Избегайте резкого торможения, насколько это возможно, первые несколько сотен километров пробега автомобиля, пока новые колодки не притрутся полностью.
