Обработка фасок седел клапанов в головке цилиндров / обработка клапанов

Главная   Мазда Фамилия   BG (1989-1994)   Силовой агрегат   Бензиновые двигители

0

Фаски седел клапанов со следами износа или нагара могут обрабатываться, пока выдерживаются максимально допустимые размеры обработки, корректировочные углы и ширина фасок. В противном случае следует заменить головку цилиндров. Седла клапанов могут быть заменены обычными средствами. Для обработки необходим специальный прибор. Эти работы необходимо выполнять в специализированной мастерской. Идентификацию двигателя см. Главу Введение.

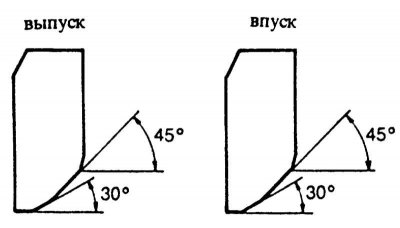

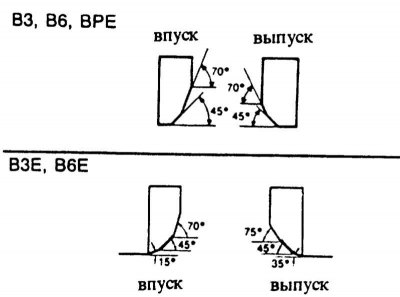

Углы на фасках клапанов





Бензиновые двигатели




Дизельный двигатель

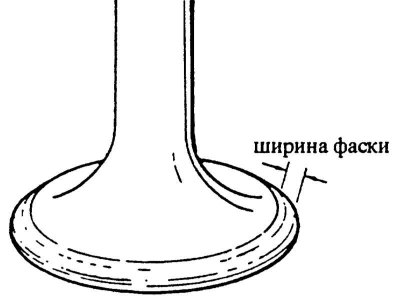

Ширина фаски и рабочая поверхность



1. Для проверки рабочей поверхности и ширины фаски клапана фаску клапана следует покрыть тонким слоем "Preussischblau" (прусская синька) или "Bleiweiss" (свинцовые белила). Вставить клапан и слегка надавить на фаску седла.

Внимание! Клапан при этом не вращать. Если цвет распределен неравномерно, фаску клапана следует обрабатывать дальше. При этом не должен быть превышен максимальный или минимальный размеры ширины фаски, см. таблицу размеров клапанов.



Выступание клапанов

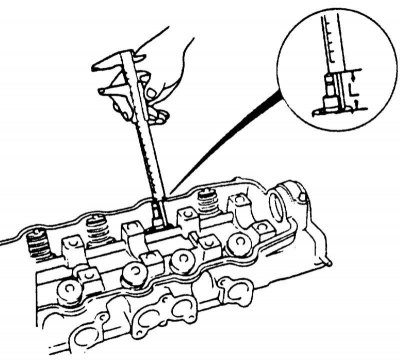

2. После обработки фасок клапанов должна быть проверена величина выступания клапана -L-. Если значение лежит в пределах -а-, величина выступания в норме, если значения лежат в пределах -b-, величину выступания следует отрегулировать установкой шайбы, чтобы было достигнуто значение -а-. Если максимальное значение -b- превышено, головку цилиндров следует заменить.

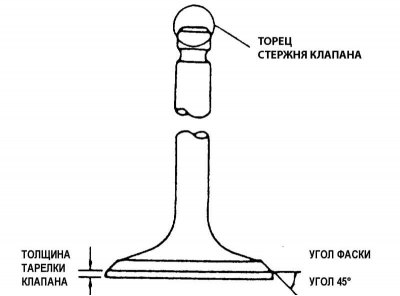

Толщина края тарелки клапана и угол фаски


Размеры клапанов



Обозначение двигателя

Значения в мм

Длина клапана

Ширина фаски клапана

Толщи на края клапана

Выступание клапана -L-

Е1, ЕЗ, Е5

__

1,4

Вп. 0,10
Вып. 0,10

а = 42,4
b = 42,9 — 43,9

В3, до 8/89 __ 1,1 — 1,7 Вп. 0,50
Вып. 1,00
а = 39,0 — 39,5
b = 39,5 — 40,5
ВЗ с 9/89 Вп. 103,84
Выл. 104,94
0,8 — 1,4 Вп. 1,00
Вып. 1,00
а = 41,5 — 42,0
b = 42,0 — 43,0
В5 __ 1,1 — 1,7 Вп. 0,50
Вып. 1,00
а = 39,0 — 39,5
b = 39,5 — 40,5
В6 ДО 9/89 __ 1,1 — 1,7 Вп. 1,00
Вып. 1,30
а = 39,5 — 40,0
b = 40,0 — 41,0
В6 с 9/89 Вп. 103,84
Вып. 104,94
0,8 — 1,4 Вп. 0,90
Вып. 1,00
Впуск
а = 41,5 — 42,0
b = 42,0 — 43,0
Выпуск
а = 41,5 — 42,0
b = 42,0 — 43,0
ВРЕ (SOHC) Вп. 101,77
Вып. 102,97
0,8 — 1,4 Вп. 0,65
Вып. 1,20
Впуск
а = 42,5 — 43,0
b = 43,0 — 44,0
Выпуск
а = 41,0- 41,5
b = 41,5 — 42,5
ВРЕ (DOHC) до 8/89 __ 0,8 — 1,4

Вп. 1,00

Вып. 1,00

а = 43,5 — 44,0
b = 44,0 — 45,0
ВРЕ (DOHC) с 9/89 Вп. 101,34
Вып. 101,44
0,8 — 1,4 Вп. 1,35
Вып. 1,45
а = 45,0 — 45,5
b = 45,5 — 46,5
ВЗЕ Вп. 105,27
Вып. 104,17
1,1 — 1,7 Вп. 0,50
Вып. 1,00
а = 39,0 — 39,5
b = 39,5 — 40,5
В6Е Вп. 103,77
Вып. 102,67
1,1 — 1,7 Вп. 0,50
Вып. 1,00
а = 39,0 — 39,5
b = 39,5 — 40,5
PN Вп. 101,50
Вып. 101,40
1,4 — 1,8 Вп. 0,50
Вып. 0,50
а = 36,8 — 36,9
