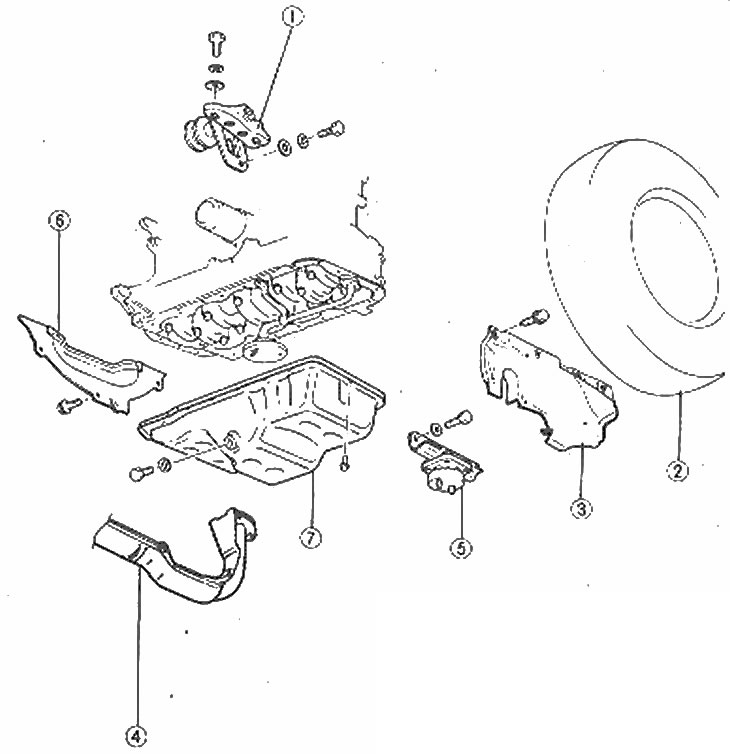

Компоненты, связанные со снятием и установкой поддона
1. Противовращятельный упор; 2. Правое переднее колесо; 3. Брызговик; 4. Передняя выхлопная труба; 5. Подушка крепления двигателя №3; 6. Крышка маховик/гидротрансформатор; 7. Поддон
Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Поддомкратьте переднюю часть автомобиля и надежно установите ее на осевых подпорках на станинах домкрата.
3. Слейте моторное масло.
4. Снимите противовращательный упор в сборе.
5. Снимите правое переднее колесо и внутреннюю панель крыла.
6. Отсоедините передний выхлопной патрубок.
7. Зацепите подходящий грузоподъемный механизм и поднимите вес двигателя с подушки номер 3 крепления двигателя, открутите и снимите крепление.
8. Снимите маховик/крышку приводного диска гидротрансформатора. Также снимите защитную панель поддона.
9. Снимите болты поддона.
10. Поднимите переднюю часть двигателя и разорвите уплотнение прокладки масляного поддона, вставляя отвертку между поддоном и блоком.
11. Поверните передний край поддона налево и снимите его с двигателя.
12. Тщательно вымойте поддон в растворителе.
13. Очистите контактные поверхности поддона и блок двигателя.
Установка
14. Если прокладка не используется, нанесите 5 мм слой герметика RTV-типа на контактную поверхность поддона. Если используется прокладка, нанесите герметик на площадки показанные на рисунке.

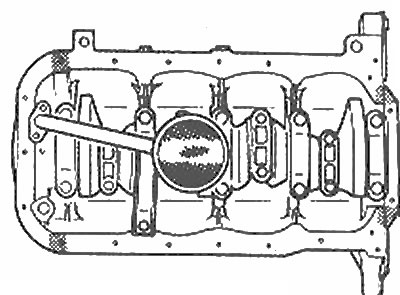

Если используется прокладка поддона, покройте уплотнительным составом затемненную область
15. Поместите поддон на место и установите крепежный болт. Зажмите болт с усилием затяжки регламентированным Спецификацией.
16. Сборка производится в обратной последовательности.
17. После того как произведена установка, заполните двигатель количеством и сортом масла, указанным в Спецификациях, запустите двигатель и проверьте нет ли утечек.
