На автомобилях Mazda 3 используется телескопический механизм с переменной характеристикой.

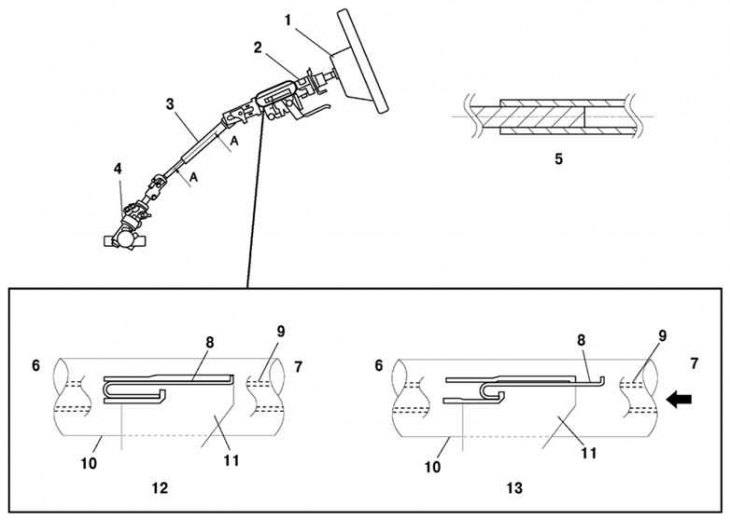

Рис. 5.2. Схема работы рулевого механизма с переменной характеристикой: 1 – рулевое колесо; 2 – рулевой вал; 3 – промежуточный вал; 4 – рулевой механизм; 5 – сечение A-A; 6 – со стороны рулевого механизма; 7 – со стороны рулевого колеса; 8 – U-образная пластина; 9 – внутренний вал; 10 – наружная колонка; 11 – кронштейн; 12 – нормальное положение; 13 – при столкновении
Рулевой механизм соединен с рулевым валом через промежуточный вал (рис. 5.2). Во время столкновения промежуточный вал разрушается при движении рулевого механизма назад, таким образом достигается снижение энергии удара.
В случае удара тела водителя о рулевое колесо, сила удара передается от рулевого колеса к внутреннему валу, наружной колонке и кронштейну крепления. При этом кронштейн крепления отделяется от панели приборов и весь рулевой вал смещается вперед. После этого U-образная пластина, закрепленная на панели приборов с одной стороны и удерживаемая кронштейном крепления с другой деформируется и поглощает энергию удара.
