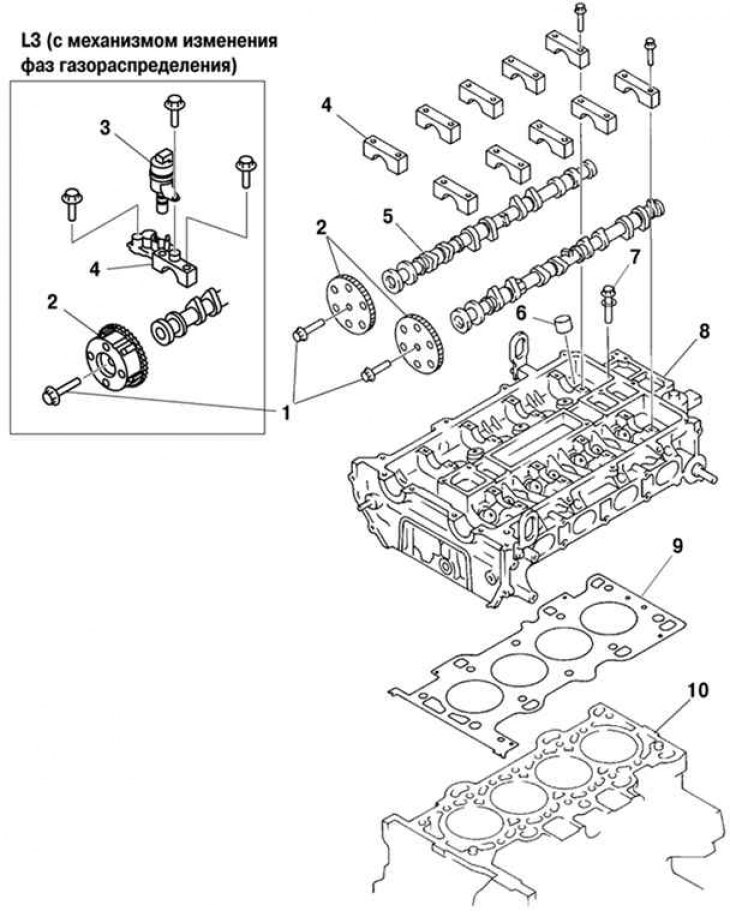

Мал. 2.120. Кампаненты першай стадыі разборкі галоўкі блока цыліндраў: 1 - крапежныя балты зорачак распредвалов; 2 - зорачкі распредвалов; 3 – кіраўнік алейны клапан (OCV) (L3); 4 - крышкі распредвалов; 5 - распредвалы; 6 – штурхальнік клапана; 7 - ніт мацавання галоўкі блока цыліндраў; 8 - галоўка блока цыліндраў; 9 - пракладка галоўкі блока цыліндраў; 10 - блок цыліндраў
Прыслабце балты мацавання зорачак распредвалов (гл. мал. 2.120) (ніт мацавання механізму змены фаз газаразмеркавання), як паказана на рысунку 2.121.
Зніміце зорачкі размеркавальных валаў. Выканаўчы механізм змены фаз газаразмеркавання (L3 з механізмам змены фаз газаразмеркавання).
Зніміце кіраўнік алейны клапан (OCV) (L3 з механізмам змены фаз газаразмеркавання).

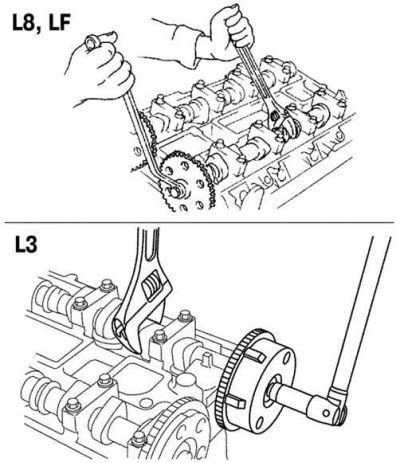

Мал. 2.121. Паслабленне нітаў мацавання зорачак распредвалов

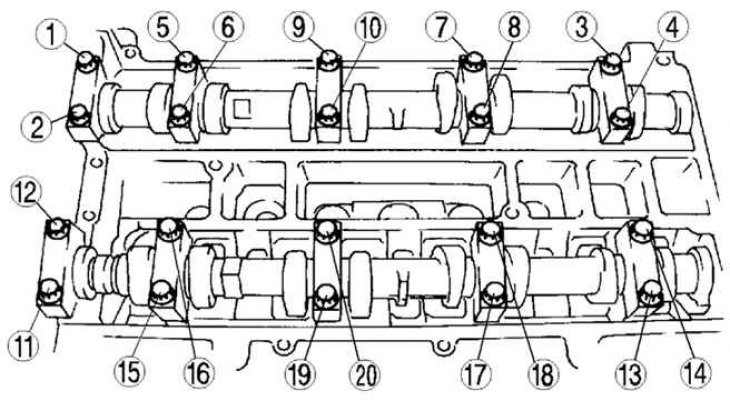

Мал. 2.122. Паслядоўнасць паслаблення нітаў мацавання вечкаў падшыпнікаў распредвалов
Зніміце вечкі падшыпнікаў размеркавальных валаў, прыслабіўшы ніты мацавання ў тры прыёму ў парадку, паказаным на малюнку 2.122.
Заўвага. Перад здыманнем вечкаў падшыпнікаў распредвала праверце восевы зазор размеркавальнага вала і зазоры ў падшыпніках распредвала (гл. далей). Вечкі падшыпнікаў распредвала пранумараваны для забеспячэння правільнасці наступнай зборкі. Пасля зняцця, трымаеце крышкі разам з галоўкай блока цыліндраў, з якой яны былі знятыя. Не змешвайце крышкі.
Зніміце распредвалы.
Зніміце штурхачы клапанаў.
Заўвага. Штурхальнікі клапанаў пранумараваны для забеспячэння правільнасці наступнай зборкі. Пасля зняцця трымаеце штурхачы клапана разам з галоўкай блока цыліндраў, з якой яны былі зняты. Не змешвайце штурхачы клапанаў.

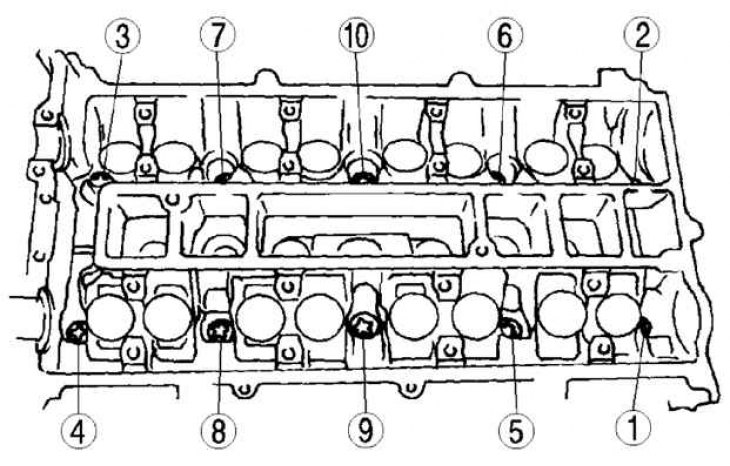

Мал. 2.123. Паслядоўнасць паслаблення нітаў мацавання галоўкі блока цыліндраў
Прыслабце балты мацавання галоўкі блока цыліндраў за два ці тры прыёму ў парадку, паказаным на малюнку 2.123.

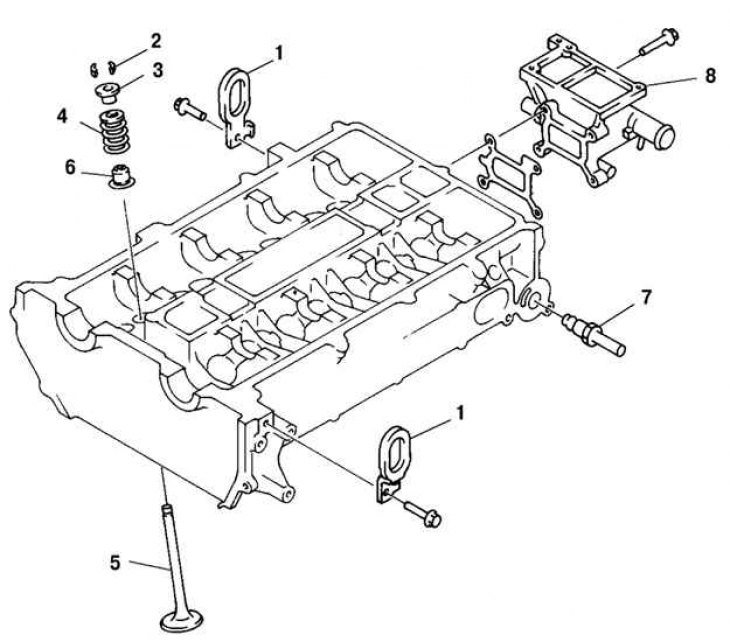

Мал. 2.124. Кампаненты другой стадыі разборкі галоўкі блока цыліндраў: 1 – пад'ёмная вуха рухавіка; 2 - сухар клапана; 3 - верхняя талерка спружыны клапана; 4 - затамкавая спружына; 5 - клапан; 6 - маслоотражательный каўпачок; 7 - трубка сістэмы рэцыркуляцыі; 8 – корпус выходных патрубкаў сістэмы астуджэння
Зніміце пад'ёмныя вушы рухавіка (мал. 2.124).

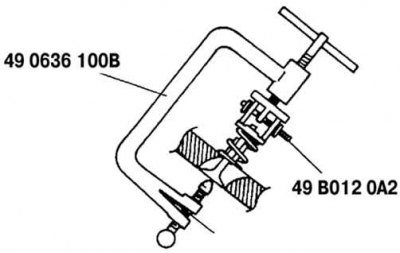

Мал. 2.125. Зняцце сухара клапана
З дапамогай спецыяльных прыстасаванняў зніміце сухары клапана (мал).
Выміце верхнюю талерку спружыны клапана.
Выміце затамкавую спружыну і клапан.

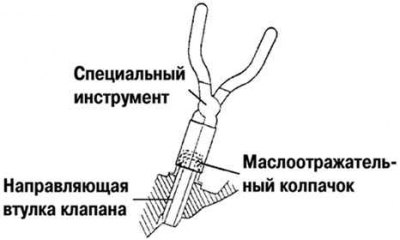

Мал. 2.126. Зняцце маслоотражательного каўпачка
З дапамогай адмысловай прынады зніміце маслоотражательный каўпачок (мал).
[Артыкул скапіяваны з вэб-сайта mazbook]
Зніміце трубку сістэмы рэцыркуляцыі.
Зніміце корпус выходных патрубкаў сістэмы астуджэння.
