Заўвага: правядзенне рамонтных аперацый без папярэдняга зняцця датчыка частаты кручэння кола (ABS) можа прывесці да пашкоджання праводкі датчыка. Для прадухілення пашкоджання датчыка або яго праводкі перад выкананнем асноўных рамонтных аперацый зніміце датчык частаты кручэння кола і замацуеце яго ў баку.
1. Зніміце дэталі, кіруючыся малюнкам "Зняцце і ўстаноўка прываднага вала".

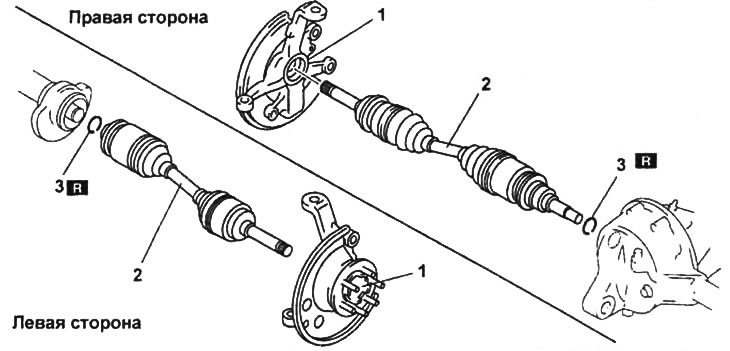

Зняцце і ўстаноўка прываднага вала.
1 - ступіца і паваротны кулак,
2 - прывадны вал,
3 - стопорное кольца.
2. Устаноўку праводзіце ў парадку, зваротным зняцці.
Арыгінал артыкула знаходзіцца на: www.MazBook.ru
Нататкі па зняцці

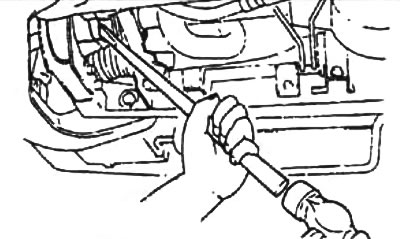

Устаўце рычаг паміж прывадным валам і корпусам дыферэнцыяла. Выміце прывадны вал.
Заўвага: не пашкодзіце пылавік ці сальнік рэдуктара.
Нататкі па ўсталёўцы
1. Усталюйце стопарнае кольца.

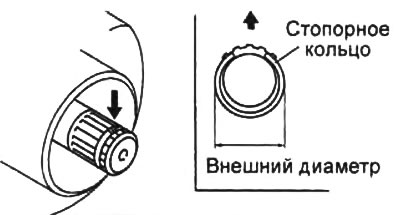

а) Усталюйце на прывадны вал новае стопорное кольца так, каб разрэз кольца быў накіраваны строга ўверх.
б) Вымерайце знешні дыяметр кальца пасля ўстаноўкі яго на вал. Калі знешні дыяметр кальца перавышае ўстаноўленыя нормы, заменіце кальцо.
Вонкавы дыяметр:
- левы бок - 31,2 мм
- правы бок - 33,2 мм
2. Усталюйце прывадны вал.
Увага: вострыя шпліц прываднага вала могуць пашкодзіць сальнікі рэдуктара пярэдняга моста. Будзьце асцярожныя пры ўсталёўцы прываднага вала ў рэдуктар пярэдняга моста.
