Высота педали
1. Чтобы определить, правильно ли выставлена высота педали, измерьте расстояние от перегородки до верхнего центра колодки педали (см. иллюстрацию). Сравните полученное значение со Спецификациями.

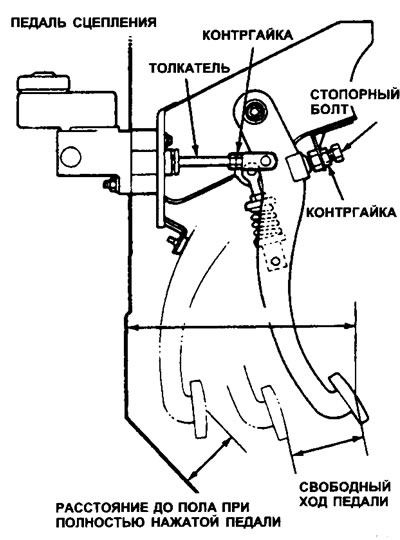

9.1. Детали регулировки высоты и свободного хода педали сцепления
2. Если необходима регулировка, снимите нижнюю часть приборной панели (см. Раздел 11) и воздуховоды системы обогрева и вентиляции.
3. Ослабьте контргайку, и вращайте стопорный болт до тех пор, пока не установите высоту педали в пределах Спецификаций.
Свободный ход педали сцепления
4. Свободный ход - расстояние свободного движения педали, пока не почувствуется сопротивление. Чтобы определить свободный ход педали, измерьте его, как показано (см. иллюстрацию 9.1) и сравнивает со Спецификациями.
5. Если требуется регулировка, снимите нижнюю часть приборной панели и воздуховоды (см. Раздел 11).
6. Ослабьте контргайку и вращайте толкатель до тех пор, пока не добьетесь нужной величины свободного хода.
7. Зажмите контргайку.
8. Установите воздуховоды и нижнюю часть приборной панели (см. Раздел 11).
