Проверка
Первичная обмотка катушки зажигания
1. Отключите соединители проводки системы зажигания, проверьте их состояние, затем снова присоедините их на место.
2. Присоедините 12-вольтовую контрольную лампу между зажимом ТАСН катушки зажигания и хорошей «массой» (см. иллюстрацию).

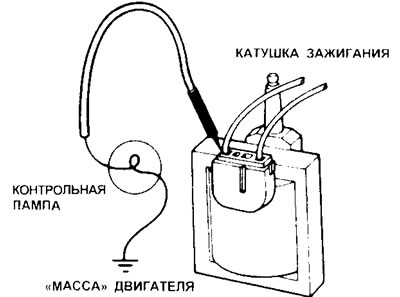

7.2. Для проверки низковольтной цепи катушки зажигания, присоедините 12-вольтовую лампу между зажимом ТАСН катушки и землей
3. Проверните двигатель стартером.
4. Если лампа вспыхивает, или горит непрерывно, перейдите к пункту 7.
5. Если лампа не горит или горит очень тускло, перейдите к пункту 16.
6. Отключите контрольную лампу.
Сопротивление первичной обмотки катушки зажигания
7. Выключите зажигание.
8. Отключите соединитель проводки катушки зажигания. Проверьте его состояние.
9. Омметром измерьте сопротивление между зажимами первичной обмотки катушки зажигания (см. иллюстрации).

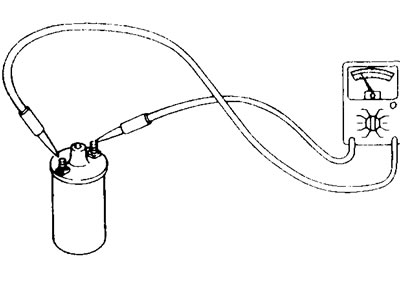

7.9а. Проверка сопротивления первичной обмотки катушки зажигания (4-х цилиндровые модели без турбонаддува)

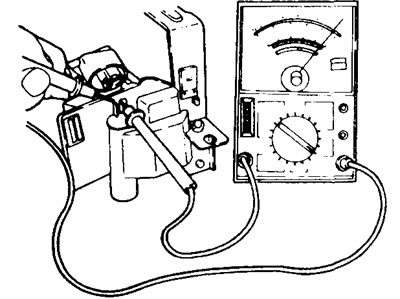

7.9b. Проверка сопротивления первичной обмотки катушки зажигания (4-х цилиндровые модели с турбонаддувом)

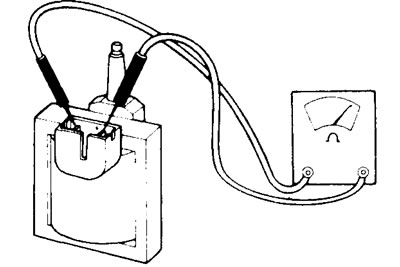

7.9с. Измерение сопротивления первичной обмотки катушки зажигания (модели V6)
10. Если сопротивление в указанных в Спецификациях пределах, перейдите к пункту 12.
11. Если сопротивление меньше или больше указанного, замените катушку зажигания (пункты 26-29).
Сопротивление вторичной обмотки катушки зажигания
12. Измерьте сопротивление между отрицательным зажимом первичной обмотки и зажимом вторичной обмотки катушки зажигания (см. иллюстрации).

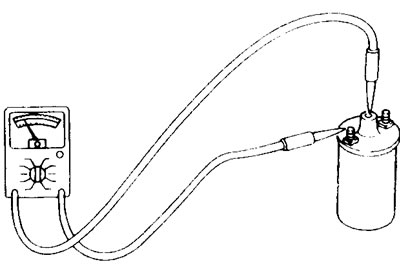

7.12а. Измерение сопротивления вторичной обмотки катушки зажигания (4-х цилиндровые модели без турбонаддува)

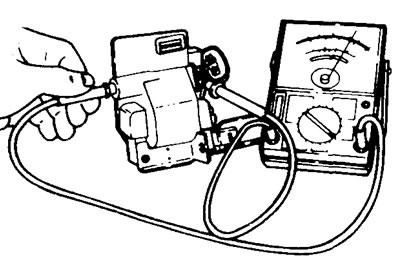

7.12b. Измерение сопротивления вторичной обмотки катушки зажигания (4-х цилиндровые модели с турбонаддувом)

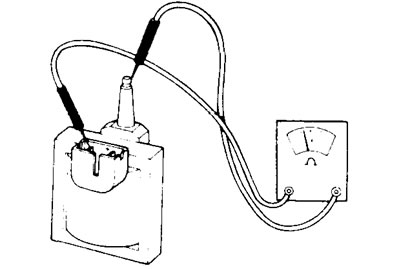

7.12с. Измерение сопротивления вторичной обмотки катушки зажигания (модели V6)
13. Если сопротивление в пределах Спецификаций, перейдите к пункту 19.
14. Если сопротивление меньше или больше указанного, замените катушку зажигания (см. пункт 26).
15. Присоедините провода катушки зажигания.
Сопротивление между первичной обмоткой и корпусом (4-х цилиндровые двигатели)
16. Измерьте сопротивление между положительным зажимом первичной обмотки и корпусом катушки зажигания (см. иллюстрации).

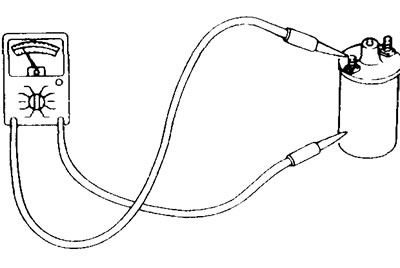

7.16а. Проверка сопротивления между первичной обмоткой и корпусом (4-х цилиндровые модели без турбонаддува)

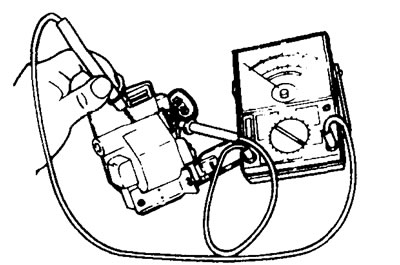

7.16b. Проверка сопротивления между первичной обмоткой и корпусом (4-х цилиндровые модели с турбонаддувом)
17. Если обозначенное сопротивление меньше или больше указанного, замените катушку зажигания (см. пункт 26).
18. Присоедините провода катушки зажигания.
Напряжение питания катушки зажигания
19. Отключите проводку катушки зажигания.
20. Присоедините отрицательный провод вольтметра к корпусу распределителя.
21. Измерьте напряжение батареи.
22. Включите зажигание.
23. Измерьте напряжение на положительной клемме катушки зажигания (см. иллюстрации 7.2а. 7.2b и 7.2с).
24. Если напряжение составляет 90% от напряжения аккумулятора, проверьте состояние соединителей катушки зажигания и зажима. Если соединитель и зажим чистые, замените катушку зажигания.
25. Если напряжение меньше 90% напряжения аккумулятора, проверьте и восстановите цепь между катушкой зажигания и замком зажигания (см. схемы электрических соединений в конце книги). Проверьте состояние замка зажигания.
Замена катушки зажигания
26. Отсоедините кабель от отрицательной клеммы аккумулятора.
27. Отключите проводку вторичной обмотки катушки зажигания, затем отсоедините зажим от первичной обмотки катушки зажигания.
28. Открутите болты кронштейна, и отделите катушку зажигания.
29. Установка проводится в обратной последовательности.
Проверка силового реле (4-х цилиндровые модели)
30. При включении и выключении зажигания реле должно щелкать (см. иллюстрации).

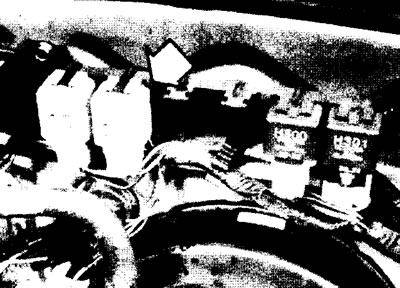

7.30а. Местонахождение силового реле (стрелка) (4-х цилиндровые модели без турбонаддува)
7.30b. Расположение компонентов системы зажигания (4-х цилиндровые модели с турбонаддувом)
31. Присоедините омметр к зажимам 3 и 4 реле, зажимы должны замыкаться, если подавать питание 12 Вольт на зажим 1, и землю - на зажим 2 (см. иллюстрацию).

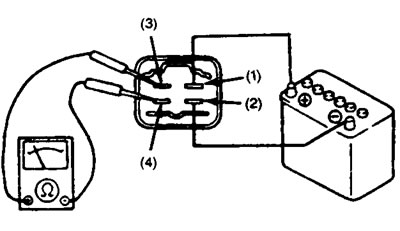

7.31. Проверка действия силового реле (4-х цилиндровые модели)
32. Замените силовое реле, если оно не работает как определено.
