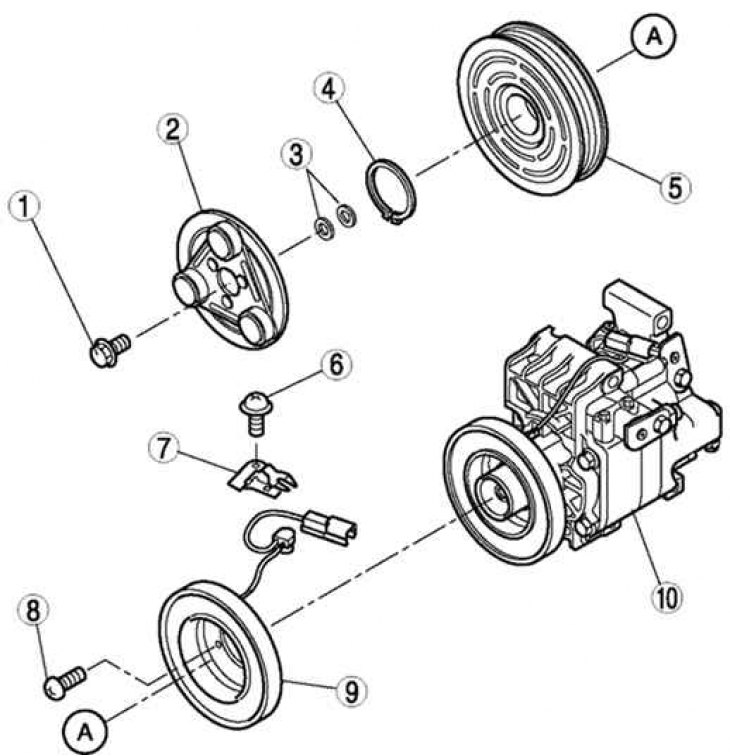

Crtež. 8.69. Rastavljanje gaznog kvačila: 1 – vijak; 2 – potisna ploča; 3 – brtva; 4 – pričvrsni prsten; 5 – remenica kompresora klima uređaja; 6 – vijak; 7 – stezaljka; 8 – vijak; 9 – stator i uređaj za toplinsku zaštitu; 10 – kućište kompresora klima uređaja
Rastavite redoslijedom prikazanim na slici 8.69.
Uklanjanje vijka kvačila

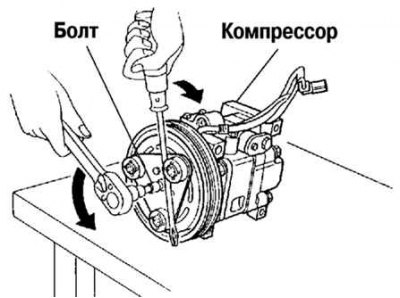

Crtež. 8.70. Uklanjanje vijka kvačila
Prilikom uklanjanja i postavljanja vijka, držite pritisnu ploču kao što je prikazano na slici 8.70.
Prilikom ugradnje novog kompresora klima uređaja, zamijenite vijak.
[Informacije kopirane s portala: MAZBOOK.ru]

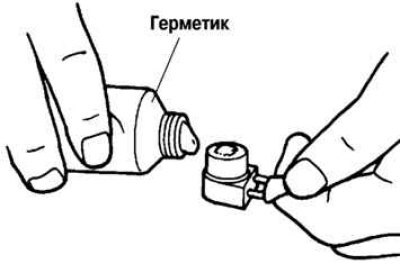

Crtež. 8.71. Uklanjanje brtvila sa strane kompresora
Nakon uklanjanja statora i uređaja za toplinsku zaštitu, potpuno uklonite brtvilo s kompresorske strane klimatizacijskog sustava (Sl. 8.71).
Prije ugradnje nanesite približno 1 g silikonskog brtvila (brtvilo KE-347W ili slično) na kontaktnu površinu uređaja za toplinsku zaštitu, zatim ga pažljivo ugradite na kompresor klima uređaja bez ostavljanja razmaka.
Prilikom postavljanja novog statora i uređaja za toplinsku zaštitu, zamijenite vijak.
Prilikom postavljanja novog statora i uređaja za toplinsku zaštitu, zamijenite stezaljku.

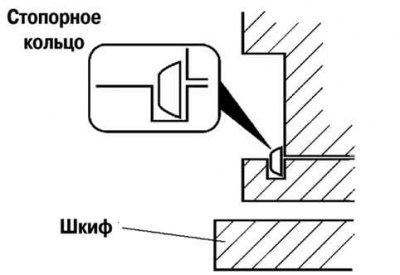

Crtež. 8.72. Dijagram zamjene uskočnog prstena
Prilikom postavljanja nove tlačne ploče, remenice kompresora klima uređaja, statora ili kućišta kompresora, zamijenite pričvrsni prsten (Sl. 8.72).
