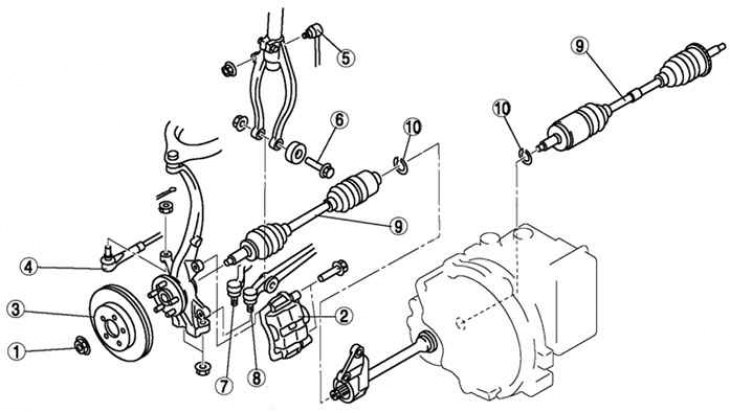

Crtež. 3.138. Komponente prednjeg pogona: 1 – protumatica; 2 – čeljust kočnice; 3 – disk kočnice; 4 – kuglasti zglob kraja spone; 5 - stup stabilizacijske šipke; 6 – sklop glavčine kotača; 7 – kuglasti zglob prednje donje ruke (stražnji kraj); 8 – kuglasti zglob prednje donje ruke (prednji dio); 9 – pogonsko vratilo; 10 – stezaljka
Komponente prednjeg pogonskog mehanizma prikazane su na sl. 3.138.
Uklanjanje
Ispustite ulje iz mjenjača.
Uklonite čeljust kočnice.
Uklonite disk kočnice.
Uklonite kuglasti zglob na kraju spone.
Uklonite spoj poluge stabilizatora.
Odvijte pričvrsne vijke i uklonite kuglasti zglob prednje donje ruke (stražnji kraj).
Uklonite kuglasti zglob prednje donje upravljačke ruke (prednji dio).

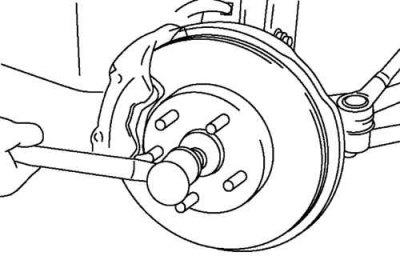

Crtež. 3.140. Ugradnja rezervne matice na pogonsko vratilo
Ugradite zamjensku maticu na pogonsko vratilo tako da matica bude u ravnini s krajem pogonskog vratila (riža. 3.140).
Udarite maticu mjedenim čekićem kako biste olabavili pogonsku osovinu od glavčine kotača.
Odvojite pogonsko vratilo od glavčine kotača.
Pažnja! Oštri rubovi na pogonskom vratilu mogu rezati ili probušiti brtvu. Budite oprezni kada odvajate pogonsko vratilo od prijenosa.

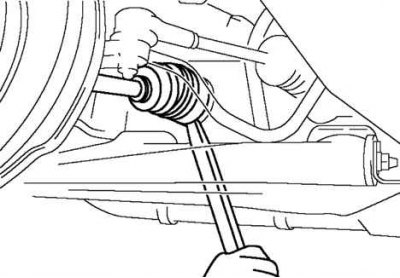

Crtež. 3.141. Uklanjanje lijeve pogonske osovine iz mjenjača pomoću šipke
Odvojite lijevu pogonsku osovinu od mjenjača pomoću šipke umetnute između zgloba i mjenjača kao poluge, kao što je prikazano na slici 3.141.

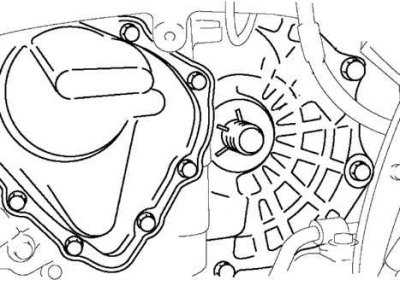

Crtež. 3.142. Ugradnja posebnog uređaja za držanje poluaksijalnih zupčanika
Ugradite poseban alat za držanje bočnih zupčanika nakon uklanjanja priključne osovine u mjenjaču.
Montaža

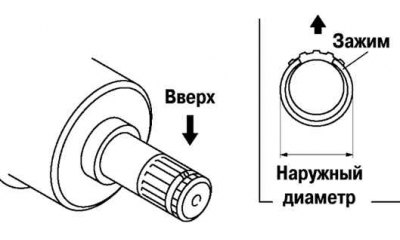

Crtež. 3.143. Ugradnja nove stezaljke na spojnu osovinu
Postavite novu stezaljku na spojnu osovinu s utorom prema gore. Provjerite je li promjer stezaljke unutar navedenog raspona (riža. 3.143).
Nakon ugradnje izmjerite vanjski promjer.
Ako je drugačiji, ponovite instalaciju koristeći novu stezaljku.
Maksimalni vanjski promjer: 31,2 mm.
Umetnite pogonsko vratilo u glavčinu kotača.

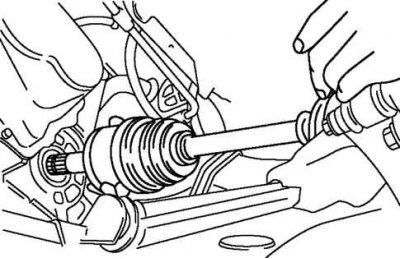

Crtež. 3.144. Ugradnja pogonskog vratila
Nanesite ulje za prijenos na rub brtve (riža. 3.144).
Umetnite pogonsko vratilo u mjenjač.
Nakon postavljanja, povucite unutarnje kućište zgloba prema sebi kako biste bili sigurni da je pogonsko vratilo sigurno pričvršćeno.
Ugradite preostale komponente obrnutim redoslijedom od uklanjanja.
