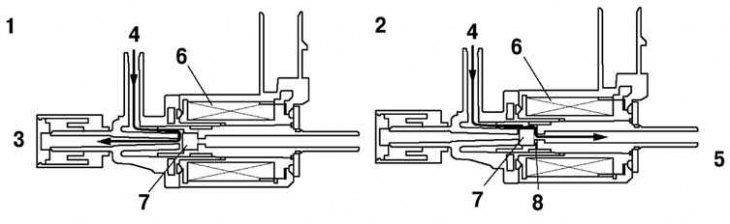

Rajz. 2.59. VAD rendszer mágnesszelep: 1 – bekapcsolás; 2 – kikapcsolás; 3 – A csatorna (a légkörnek); 4 – B csatorna (az aktuátorhoz); 5 – C csatorna (a szívócsőhöz); 6 – spirál; 7 – dugattyú; 8 – tavasz
A mágnesszelep átkapcsolja a szívócsatorna vákuumútját a szívócső és a működtető között. A tápfeszültség bekapcsolásakor a szelepdugattyú visszahúzódik, és megnyit egy járatot az A és B levegőnyílások között, amely lehetővé teszi, hogy a légköri levegő bejusson a csappantyú működtetőelemébe. Amikor az áramellátást kikapcsolják, a dugattyú visszafordul előre, és megnyit egy járatot a B és C légcsatornák között, ami lehetővé teszi, hogy a szívócsonkból a vákuum elérje a fojtószelep működtetőjét. A mágnesszelep mágnesszelepből, rugóból, dugattyúból és szűrőből áll (2.59. ábra).
