Tartalomjegyzék: Első fékbetétek ⇓ Hátsó fékbetétek ⇓
Első fékbetétek
A fékbetétek vastagságának ellenőrzése
1. Emelje fel az autó elejét, és helyezze állványra.
2. Távolítsa el a kerekeket.

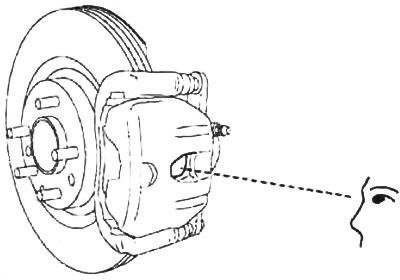

3. Ellenőrizze a fékbetétek vastagságát.
- Minimális vastagság: 2,0 mm
4. Cserélje ki a fékbetéteket készletben (jobb és bal oldal egyszerre), ha legalább az egyik betétbélés minimális vagy annál kisebb vastagságú.
Fékbetétek cseréje
Jegyzet:
- A munkavégzés során kövesse a "Fékbetétek cseréje" összeállítási rajzot.
- Ne válassza le a féktömlőt a féknyeregről. Ellenkező esetben el kell végezni a fékrendszer légtelenítési eljárását (lásd a részt "A fékrendszer légtelenítése").
- A fékbetétek cseréjekor nincs szükség a féknyereg eltávolítására. Csavarja ki az alsó féknyereg rögzítőcsavarját, és emelje fel.
1. Emelje fel az autót, és vegye le az első kereket.
2. Csavarja ki az alsó féknyereg rögzítőcsavarját, és emelje fel a féknyerget.
A cikk eredeti változata a weboldalon www.mazbook.ru
3. Távolítsa el az alkatrészeket a "Fékbetétek cseréje" összeszerelési rajzon látható sorrendben.
Jegyzet:
A beszerelés az eltávolítással fordított sorrendben történik.
Telepítéskor:

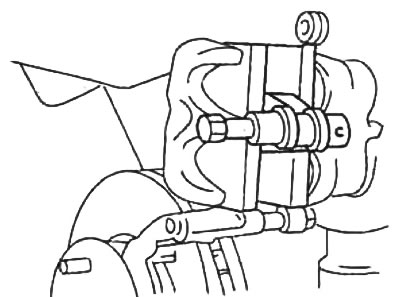

- A speciális szerszám segítségével teljesen süllyessze be a dugattyúkat a hengerekbe, majd helyezzen be új fékbetéteket.
- Vigyen fel megfelelő kenőanyagot a vezetőcsapra és a távtartókra (a kenőanyag típusa a szerelési rajzon van feltüntetve).
- A beszerelés után nyomja meg többször a fékpedált, kézzel forgatva a kerekeket, ügyeljen arra, hogy a sín enyhén és egyenletesen forogjon.
Hátsó fékbetétek
A fékbetétek vastagságának ellenőrzése
1. Távolítsa el a fékdobot (lásd a fejezetet "Fékrendszer").

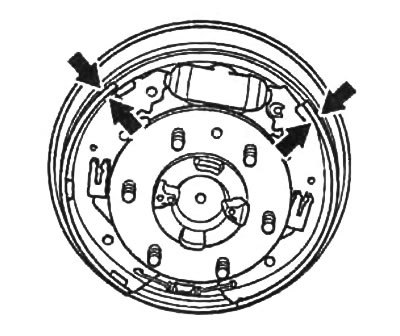

2. Mérje meg a fékbetétek vastagságát.
Minimális betétvastagság: 1,0 mm
Cserélje ki a fékbetéteket készletben (jobb és bal oldal egyszerre), ha legalább az egyik betétbélés minimális vagy annál kisebb vastagságú.
Fékbetétek cseréje
A fékbetétek eltávolításának és beszerelésének eljárását a fejezet ismerteti "Hátsó fékek" fejezeteket "Fékrendszer".

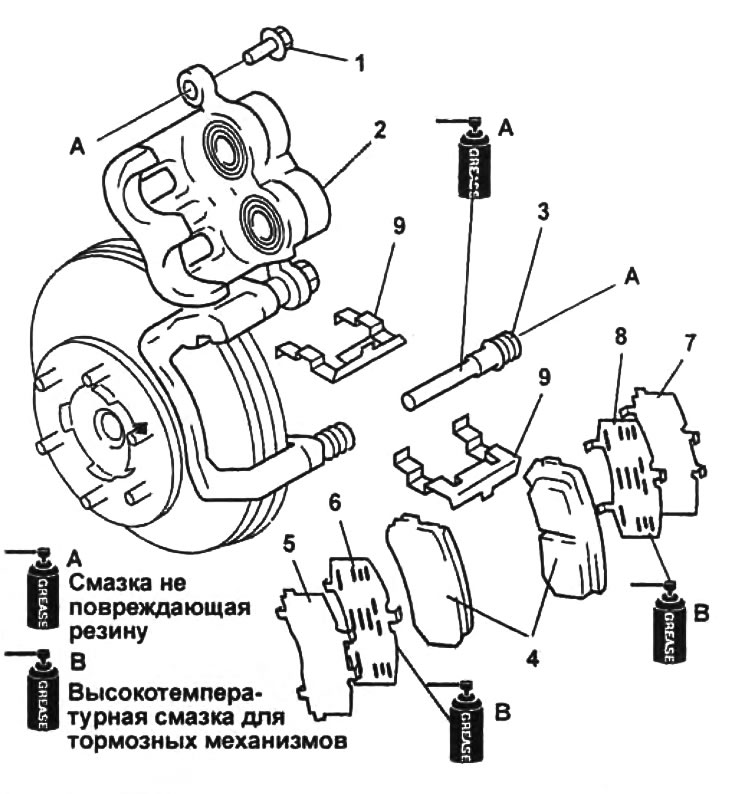

Fékbetétek cseréje (Ford Ranger).
1 - csavar,
2 - féknyereg,
3 - vezetőcsap,
4 - fékbetét,
5 - külső tömítés,
6 - külső csikorgásgátló tömítés,
7 - belső tömítés,
8 - belső csikorgásgátló tömítés,
9 - fékbetét vezetők.

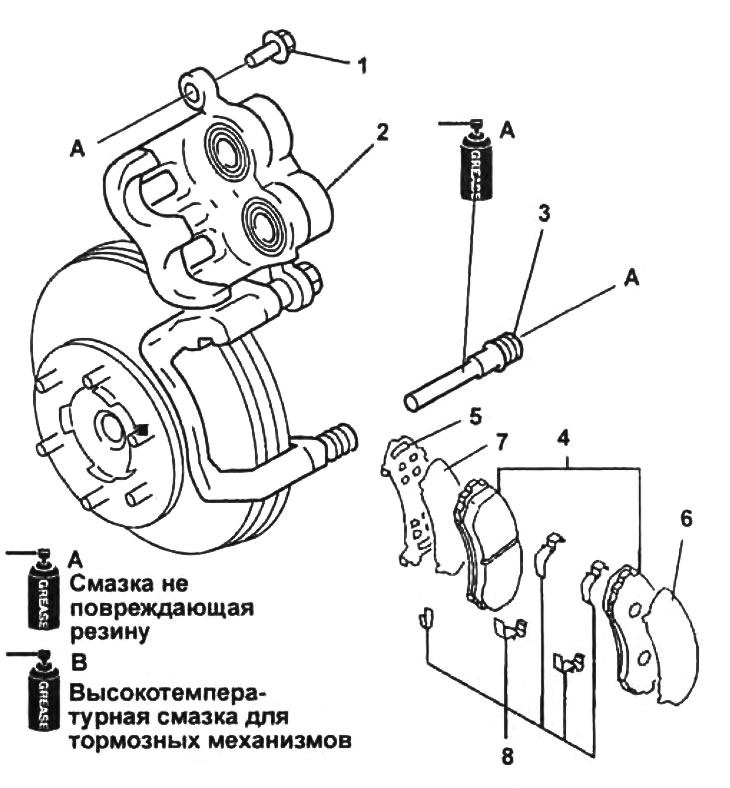

Fékbetétek cseréje (Mazda VT-50).
1 - csavar,
2 - féknyereg,
3 - vezetőcsap (P/N - UM51-33-694),
4 - fékbetét (P/N - UMY4-33-28Z),
5 - csikorgásgátló tömítés,
6 - külső tömítés,
7 - belső tömítés,
8 - fékbetét vezetők (P/N - UMY1-33-29ZA).
