Oglinda retrovizoare exterioara (Mazda 6 GG)

Oglinda șoferului oferă un câmp vizual larg și este formată din două zone (externă și internă) cu curbură diferită a suprafeţei reflectorizante. Zonele exterioare și exterioare sunt separate printr-o linie verticală. Zona interioară este o oglindă convențională convexă, în timp ce zona exterioară oferă șoferului un câmp vizual crescut în spate. Această combinație vă permite să evaluați mai bine situația traficului din spate atunci când schimbați benzile.

O mașină Mazda poate fi echipată cu o oglindă retrovizoare exterioară cu un sector de vizionare suplimentar.

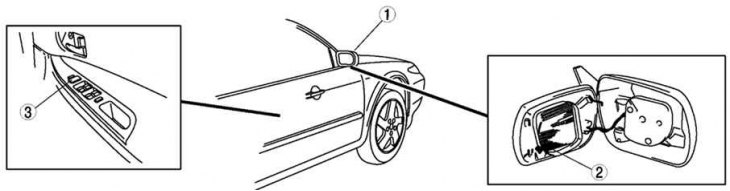

Figura. 8.46. Oglinda retrovizoare exterioara: 1 – oglinda exterioara cu actionare electrica; 2 – fir încălzit; 3 – comutator automat pentru oglinda exterioara

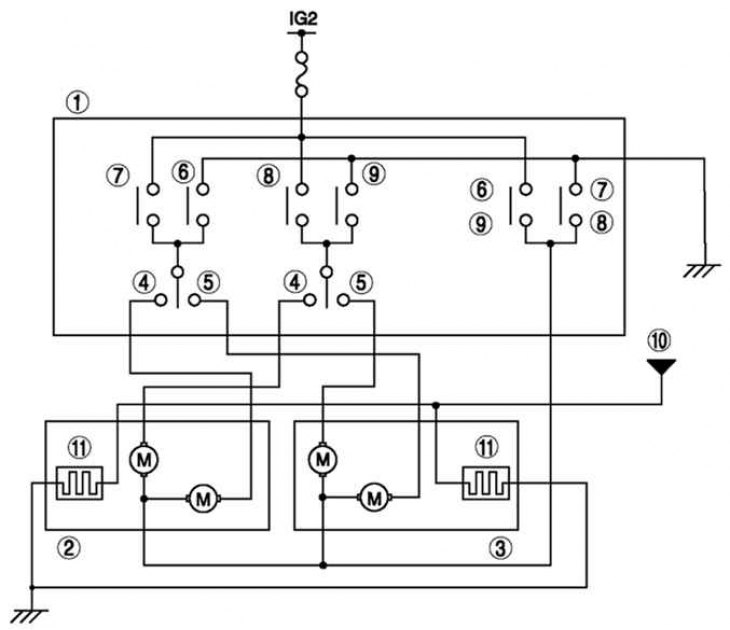

Figura. 8.47. Schema electrică a sistemului de oglinzi retrovizoare: 1 – comutator electric oglinzilor exterioare; 2 – oglinda exterioara cu actionare electrica (partea stângă); 3 – oglinda exterioara cu actionare electrica (partea dreaptă); 4 – partea stângă; 5 – partea dreaptă; 6 – partea dreaptă; 7 – partea stângă; 8 – sus; 9 – jos; 10 – releu încălzire lunetă; 11 – fir de încălzire
