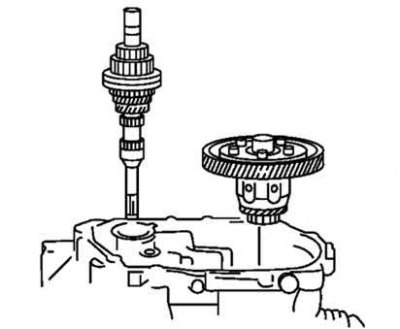

Сл. 3.67. Уградња улазног вратила и диференцијала
Уградите кућиште завршног погона и затегните причвршћиваче улазног вратила на наведени обртни момент (пиринач. 3.67).
Момент затезања: 37,3 - 52,0 Нм.

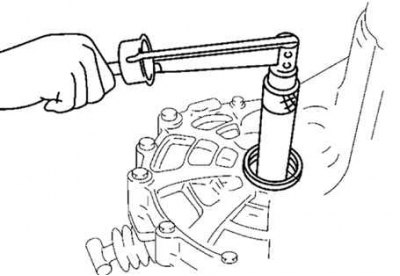

Сл. 3.68. Мерење оптерећења осовине диференцијала помоћу момент кључа
Уградите специјални алат и динамометар или момент кључ (пиринач. 3.68).
Уверите се да је предоптерећење унутар исправног опсега.
Ако то није случај, поновите радње, почевши од подешавања преднапрезања у лежајевима.
- Предоптерећење: 1,4 - 1,9 Нм.
- Очитавања динамометра: 14–19 Н.
Уклоните специјални алат.

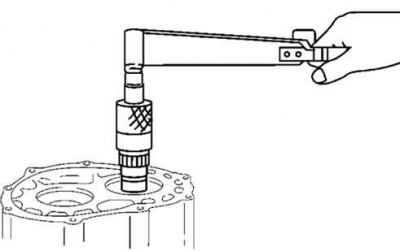

Сл. 3.69. Мерење оптерећења улазног вратила помоћу момент кључа
Успоставити пренос у блоку са главним преносником, као што је приказано на цртежу 3.69, успоставити специјалну адаптацију на улазном вратилу.
Уверите се да је предоптерећење унутар исправног опсега.
Ако то није случај, поновите радње, почевши од подешавања преднапрезања у лежајевима.
- Предоптерећење: 0,12 - 0,39 Нм.
- Очитавања динамометра: 1,2–3,9 Н.
Уклоните специјални алат, кућиште крајњег погона, улазно вратило и диференцијал.
Уградите излазно вратило и кућиште завршног погона, притегните причвршћиваче на називни обртни момент.
Момент затезања: 37,3 - 52,0 Нм.

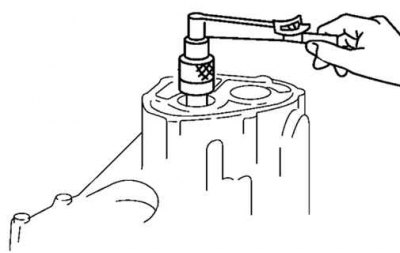

Сл. 3.70. Мерење оптерећења излазног вратила помоћу момент кључа
Уградите специјални алат и динамометар или момент кључ (пиринач. 3.70).
Уверите се да је предоптерећење унутар исправног опсега.
Ако то није случај, поновите операције почевши од подешавања преднапрезања у лежајевима.
- Предоптерећење: 0,2–0,3 Нм.
- Очитавања динамометра: 2–3 Н.
Уклоните специјални алат и кућиште завршног погона.
