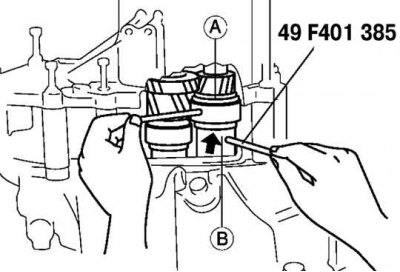

Цртање. 3.59. Отклањање празнина пре уградње лежајева
За уградњу лежајева у отворе А и Б бирача уградити посебне уређаје (шипке) и окренути бираче тако да повећате зазор. После овога, окрените специјални уређај у супротном смеру док се празнине не елиминишу (слика 3.59).

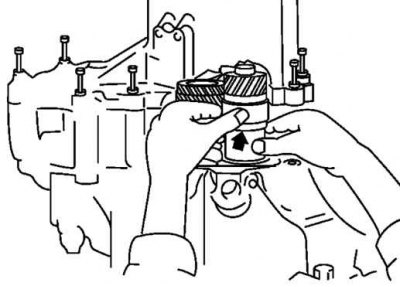

Цртање. 3.60. Ручно проширивање бирача
Ручно проширите бираче до краја (слика 3.60).

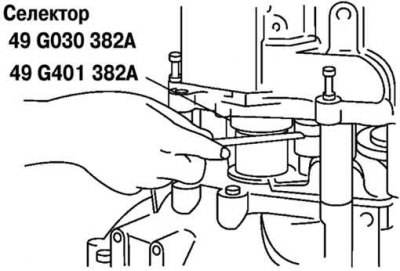

Цртање. 3.61. Мерење размака у селектору
Користите мерач за мерење зазора у специјалном уређају (селектору) (слика 3.61).
Пажња! Измерите размак око целог обима селектора.
Пажња! Обратите пажњу на максималну вредност и изаберите заптивку на следећи начин.
Подметач улазног вратила: Изаберите најтању доступну подлошку из табеле да бисте добили стандардни зазор.
Стандардни зазор: 0–0,05 мм.
Пример:
- мерна вредност сонде - 0,57 мм;
- опсег дебљине заптивке: (0,57 мм - 0,05 мм) - (0,57 мм - 0 мм)= 0,52 мм - 0,57 мм;
- одстојник: 0,55 мм.
Подметач излазног вратила: Изаберите најтању прихватљиву подлошку излазног вратила из табеле да бисте добили стандардни зазор.
Вредност предоптерећења: 0,03–0,08 мм.
Пример:
- мерна вредност сонде: 0,57 мм;
- опсег дебљине заптивке: (0,57 мм + 0,03 мм) - (0,57 мм + + 0,08 мм) = 0,60 мм - 0,65 мм;
- одстојник: 0,60 мм.

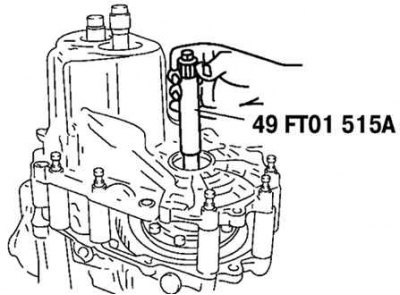

Цртање. 3.62. Инсталирање момент кључа
Инсталирајте посебан уређај и динамометар или момент кључ (слика 3.62).

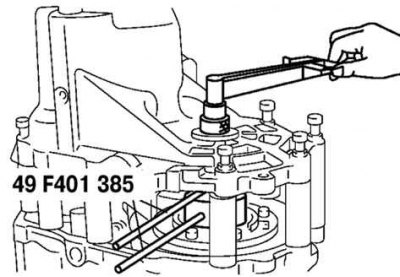

Цртање. 3.63. Подешавање размака ручице мењача
Подесите зазор специјалног уређаја (селектора) да бисте добили одређену вредност предоптерећења/динамометра (слика 3.63).
Табела 3.2. Дебљина подметача за подешавање, мм
(Садржај је заснован на информацијама са: Mazbook)
Напомена. Прочитајте вредност предоптерећења када диференцијал почне да се окреће.
Напомена. Измерите неколико пута и израчунајте просек.
- Предоптерећење: 0,5 Нм.
- Вредност на динамометру: 5 Н.

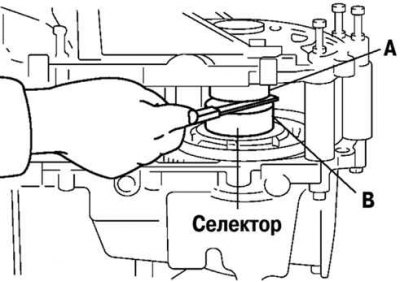

Цртање. 3.64. Мерење зазора у селектору за диференцијал
Користите мерач за мерење зазора у селектору за диференцијал (слика 3.64).
Додајте 0,15 мм измереном размаку и изаберите комбинацију подложних плоча која даје вредност најближу измереној вредности.
Пример: 0,32 мм + 0,15 мм = 0,47 мм.
Најближи одстојник (дебела страна): 0,47 мм – 0,50 мм
Уклоните кућиште завршног погона и специјални алат.
Уклоните бираче, улазно вратило и диференцијал.
Уклоните прстенове лежаја.

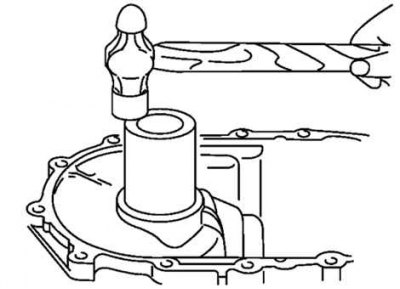

Цртање. 3.65. Инсталирање прстена лежаја улазног вратила
Инсталирајте подлошку(е) и прстен лежаја улазног вратила користећи одговарајућу цев (слика 3.65).

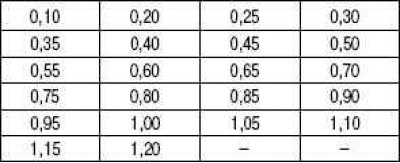

Табела 3.3. Дебљина подметача за подешавање, мм
Пажња! Користите регулировочную заптивач (ки), изабрани приликом прилагођавања претходног сметњи у подшипнике.

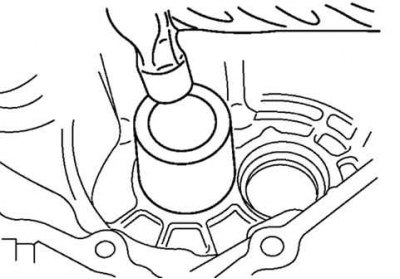

Цртање. 3.66. Инсталирање трке лежаја осовине диференцијала
Инсталирајте подлошку(е) за подешавање и прстен лежаја осовине диференцијала користећи одговарајућу цев (слика 3.66).
Пажња! Користите регулировочную заптивач (ки), изабрани приликом прилагођавања претходног сметњи у подшипнике.
