Obsah: Demontáž ⇓ Montáž ⇓
Pozor! Ak je telo hlavného valca poškodené, vymeňte zostavu hlavného valca. Pri upevňovaní hlavného valca vo zveráku upnite iba návarok hlavného valca.

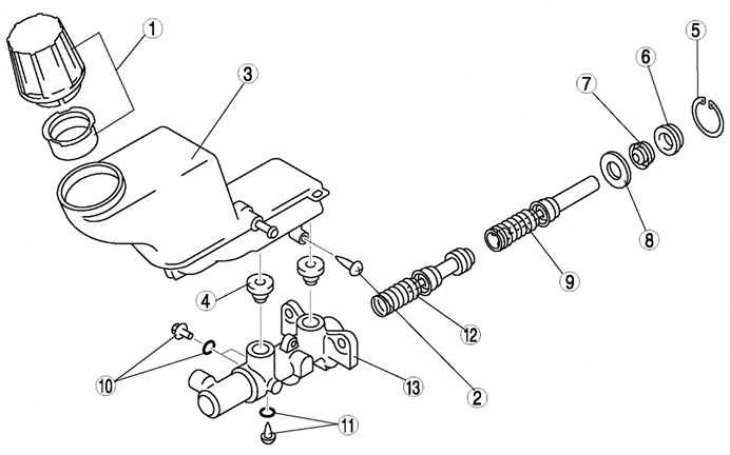

Kreslenie. 6.32. Komponenty hlavného brzdového valca: 1 – kryt; 2 – skrutka; 3 – nádrž; 4 – priechodka; 5 – poistný krúžok; 6 – vedenie piestnice; 7 – pohár; 8 – obmedzovač; 9 – primárny piest; 10, 11 – poistný kolík a tesniaci krúžok; 12 – sekundárny piest; 13 – telo hlavného valca
Demontáž
Odstráňte uzáver a sitko z nádrže hlavného valca.
[Článok je skopírovaný zo zdroja: www.MAZbook.ru]
Odskrutkujte upevňovaciu skrutku a vyberte nádrž.
Odstráňte dva tesniace krúžky.
Vložte valec do zveráka.
Pomocou skrutkovača zatlačte piesty úplne, odstráňte upevňovaciu skrutku a vyberte O-krúžok.
Poznámka. Oblepte skrutkovač lepiacou páskou, aby ste zabránili poškodeniu piestov a vŕtania valca.

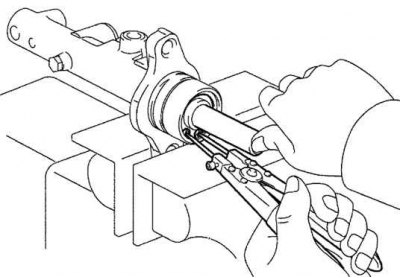

Kreslenie. 6.33. Odstránenie poistného krúžku
Stlačte piest pomocou skrutkovača a pomocou klieští na prstence odstráňte pružinový krúžok (obr. 6.33).

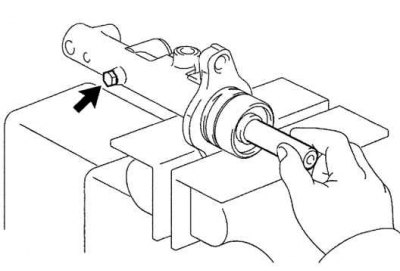

Kreslenie. 6.34. Demontáž primárneho piesta s pružinou
Odskrutkujte zaisťovaciu skrutku piestu s tesnením a vyberte primárny piest s pružinou, ťahajte ho striktne pozdĺž osi bez skreslenia (obr. 6.34).
Poznámka. Ak sa piest vyberie pod uhlom, môže sa poškodiť vŕtanie valca.

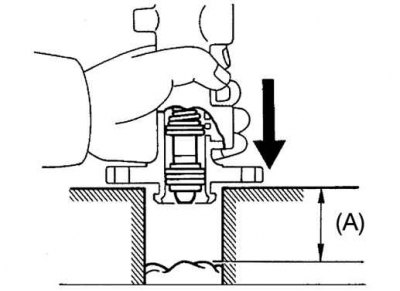

Kreslenie. 6.35. Demontáž sekundárneho piestu
Umiestnite handru na dva drevené bloky a zľahka poklepte prírubou valca o bloky, kým nevyjde sekundárny piest. Uistite sa, že vzdialenosť (A) uvedená na obrázku 6.35 od handry k hornej časti tyčí je aspoň 100 mm.
Uistite sa, že na vŕtaní valca nie je žiadna hrdza alebo škrabance.
Skontrolujte, či valec nie je opotrebovaný alebo poškodený.
V prípade potreby vymeňte valec.
Pozor! Vymeňte všetky diely v opravnej súprave použitej na opravu hlavného valca.
Pri inštalácii namažte gumové časti čistou brzdovou kvapalinou, aby ste uľahčili montáž. Na sušenie alebo čistenie častí bŕzd nepoužívajte priemyselný stlačený vzduch. Môže to poškodiť gumené časti. Ak je niektorá časť hydraulického systému odstránená alebo odpojená, úplne odvzdušnite brzdový systém.
Všetky opravy vykonávajte na čistom pracovnom stole.
Montáž
Nainštalujte sekundárny a primárny piest.
Namontujte nový O-krúžok na upevňovaciu skrutku.
Úplne zapustite zostavu primárneho piestu.
Nainštalujte a utiahnite poistnú skrutku.
Uťahovací moment: 2,0–2,4 Nm.

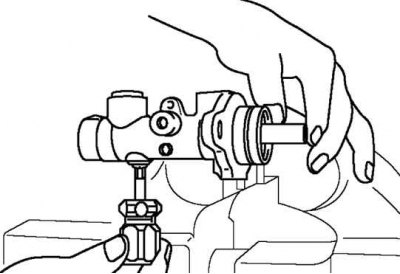

Kreslenie. 6.36. Prvá kontrola zostavy sekundárneho piestu
Stlačte a uvoľnite zostavu sekundárneho piestu, pričom sa uistite, že je držaná na mieste zaisťovacou skrutkou (Obrázok 6.36).
Nainštalujte sekundárny piest tak, aby otvor smeroval k poistnému kolíku a primárnemu piestu.
Nainštalujte nový O-krúžok na poistný kolík.
Úplne zapustite zostavu primárneho piestu.
Nainštalujte a utiahnite poistný kolík.
Uťahovací moment: 6,9–9,8 Nm.

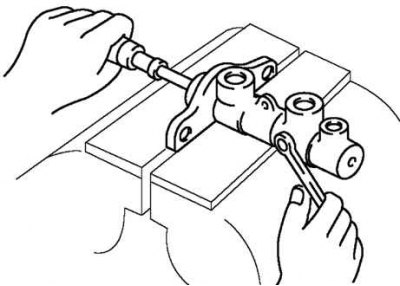

Kreslenie. 6.37. Zostava sekundárneho piestu Sekundárna kontrola
Stlačte a uvoľnite zostavu sekundárneho piestu, pričom sa uistite, že je držaná na mieste zaisťovacou skrutkou (Obrázok 6.37).
