Схема 19: Отопитель и воздушный кондиционер

Главная   Мазда Капелла   GC (1982-1992, бензин)   Электрооборудование   Электрические схемы

0

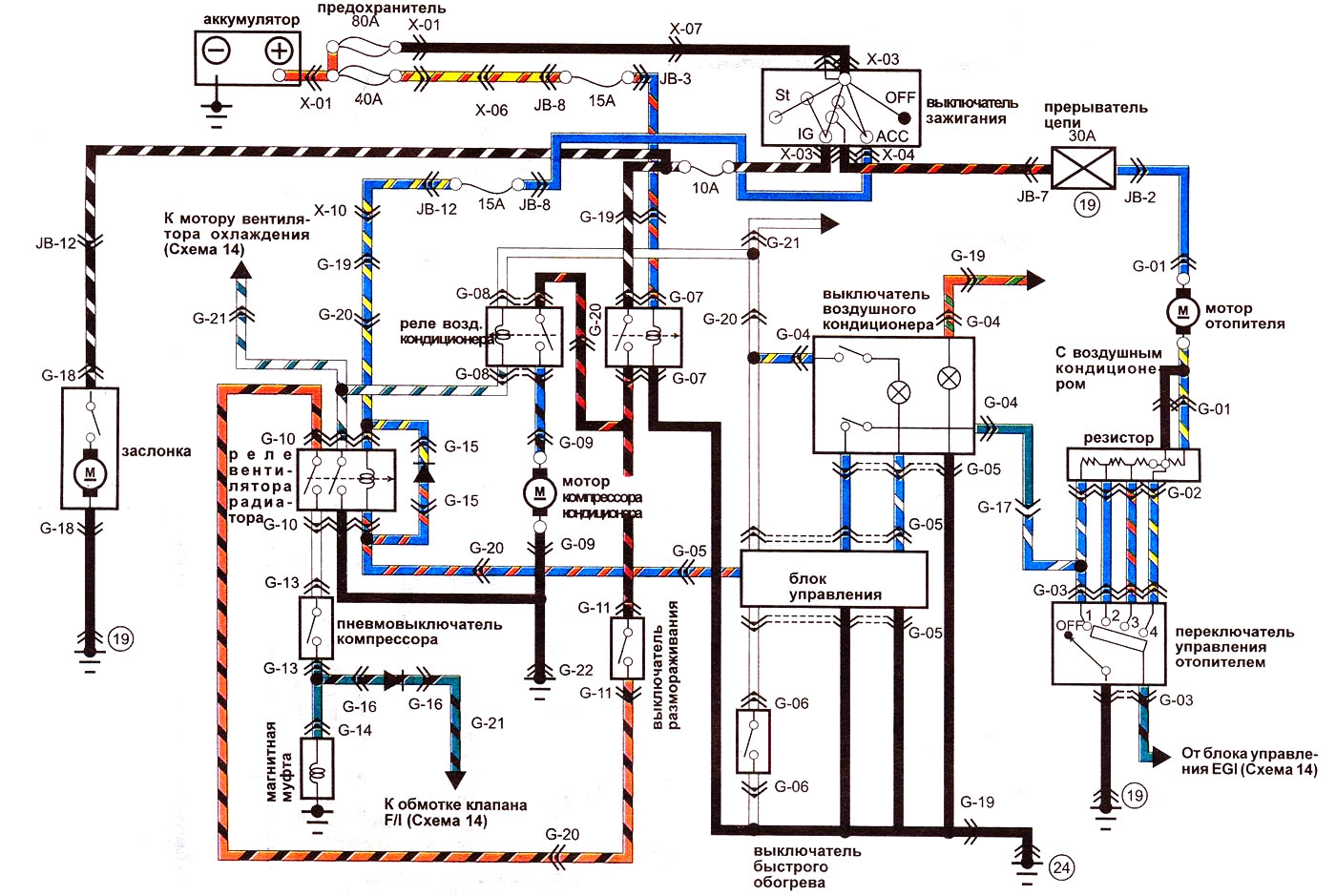

Отопитель и воздушный кондиционер - модели EGI и карбюраторные с 1985 года:


Открыть большую картинку в новой вкладке »
