Измеритель воздушного потока (EGI) — проверка

Главная   Мазда Капелла   GC (1982-1992, бензин)   Общая информация   Информация о поздних моделях

0

1. Открутите зажимную планку и снимите резиновый чехол с соединителя электропроводки на измерителе воздушного потока (фото).

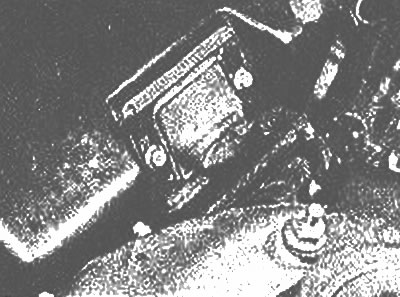

Зажимная планка разъема проводов измерителя воздушного потока


2. Включите зажигание, затем используя вольтметр с направленными щупами, проверьте напряжение между каждым зажимом соединителя и землей. Напряжение батареи должно быть на зажимах отмеченных FC и VB, от 6 до 10 Вольт на зажиме VC и от 0.7 до 2.7 Вольт на зажиме VS.

3. Если напряжения не соответствуют значениям, проверьте электропроводку и главный плавкий предохранитель.

4. Снимите крепление и отсоедините разъем электропроводки от измерителя воздушного потока.

5. Используя омметр, на зажимах Е2 и VS разъема проверьте, что сопротивление больше чем 20 Ом. На зажимах Е2 и VC сопротивление должно быть между 100 и 300 Ом. на зажимах Е2 и VB от 200 до 400 Ом и на зажимах Е1 и FC - бесконечность.

6. Сопротивление на зажимах Е2 и ТНА зависит от температуры воздуха в пределах воздушного фильтра. Снимите крышку воздушного фильтра (фото), и используя термометр, нагрейте источник (например нагревательный фен) чтобы проверить сопротивление, как дано в Спецификациях.

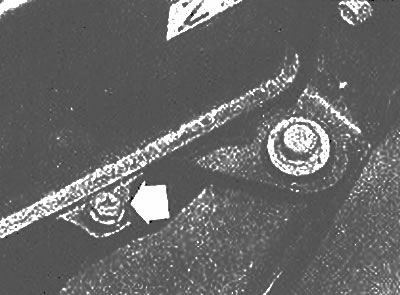

Болт крепления крышки воздушного фильтра (отмечен стрелкой)


7. Вручную откройте внутреннюю пластину измерителя воздушного потока и проверьте. что сопротивление на зажимах Е2 и VS - меньше 400 Ом. Поперек зажимов Е1 и FC должно быть нулевое сопротивление.

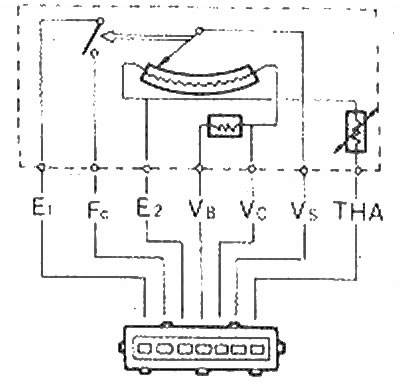

Зажим соединителя измерителя воздушного потока EGI


Обогрев воздушного фильтра

8. Проверьте, что внутренняя пластина движется свободно и, если необходимо, используйте сжатый воздух чтобы очистить любые засорения и налет.

9. Установите крышку воздушного фильтра и соединитель электропроводки.
