Карбюратор



Карбюратор Aisan эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок, с автоматическим пусковым устройством.

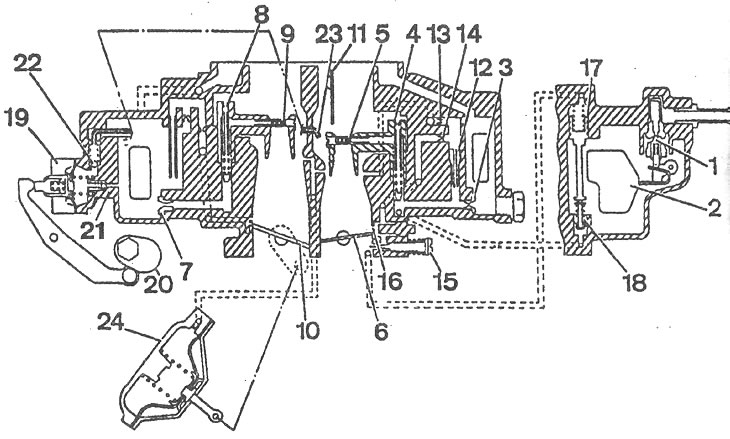

Схема карбюратора Aisan: 1 - игольчатый клапан; 2 - поплавок; 3 - главный топливный жиклер 1-й камеры; 4 - главный воздушный жиклер 1-й камеры; 5, 9 - распылители; 6 - дроссельная заслонка 1-й камеры; 7 - главный топливный жиклер 2-й камеры; 8 - главный воздушный жиклер 2-й камеры; 10 - дроссельная заслонка 2-й камеры; 11 - воздушная заслонка; 12 - топливный жиклер холостого хода; 13 - воздушный жиклер холостого хода; 14 - топливный канал холостого хода; 15 - винт регулировки качества (состава) смеси; 16 - щель переходной системы 1-й камеры; 17 - поршень канала экономайзера; 18 - клапан экономайзера мощностных режимов; 19 - диафрагменный ускорительный насос; 20 - кулачок привода ускорительного насоса; 21, 22 - обратные шариковые клапаны; 23 - распылитель ускорительного насоса; 24 - пневмопривод дроссельной заслонки 2-й камеры.


Автоматическое пусковое устройство



Воздушная заслонка 11 (см. рисунок) удерживается в закрытом положении биметаллической пружиной 25 и системой рычагов, дроссельная заслонка 1-й камеры приоткрыта, т.е. у нее устанавливается пусковой зазор, который соответствует надежному пуску холодного двигателя.


При запуске двигателя разрежение в цилиндрах создает значительный всасывающий эффект при ограниченном количестве воздуха.

После того, как двигатель начнет работать, разрежение во впускном трубопроводе воздействует на диафрагму пневмопривода 26, который приоткрывает воздушную заслонку 11 в целях обогащения горючей смеси на минимальном уровне при прогреве двигателя.

По мере прогрева двигателя открытие воздушной заслонки обеспечивается биметаллической пружиной, которая нагревается посредством резистора, включенного непосредственно в цепь заряда аккумуляторной батареи.

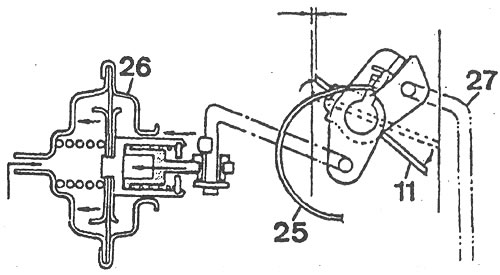

Автоматическое пусковое устройство карбюратора: 11 - воздушная заслонка; 25 - биметаллическая пружина; 26 - пневмопривод воздушной заслонки; 27 - тяга открытия воздушной заслонки при увеличении числа оборотов двигателя.


Система холостого хода и переходные системы



При работе двигателя на холостом ходу дроссельная заслонка 6 1-й камеры закрыта. Система холостого хода забирает топливо из эмульсионного колодца после главного топливного жиклера 3 и подводит к топливному жиклеру холостого хода 12. На выходе из этого жиклера топливо смешивается с воздухом, проходящим через воздушный жиклер 13. Эмульсия выходит под дроссельную заслонку через отверстие регулировочного винта 15 качества (состава) смеси холостого хода, тогда как количество определяется величиной приоткрывания дроссельной заслонки 6 1-йкамеры.


При открытии дроссельной заслонки эмульсия поступает так-же через щель переходной системы 1-й камеры 16, что обеспечивает плавный переход от холостого хода к нагрузочным режимам работы двигателя. 2-я камера имеет только переходную систему.

Главная дозирующая система



Топливо через игольчатый клапан 1 подается в поплавковую камеру, в которой установленный шарнирно на оси поплавок 2 поддерживает постоянный уровень топлива в камере.

Из поплавковой камеры топливо поступает через главный топливный жиклер 3 в эмульсионный колодец. При открытой дроссельной заслонке 1-й камеры в ее распылителе образуется разрежение, под действием которого топливо в эмульсионном колодце поднимается и смешивается с воздухом, выходящим из отверстия эмульсионной трубки, изготовленной заодно с главным воздушным жиклером 4. Через распылитель 5 топливо-воздушная эмульсия попадает в диффузоры и далее в смесительную камеру карбюратора.

При открытой дроссельной заслонке 2-й камеры работа глав-ной дозирующей системы 2-й камеры происходит аналогично.

Дроссельная заслонка 2-й ка-меры открывается при перемещении под действием разрежения диафрагмы пневмопривода 24, который соединен тягой с дроссельной заслонкой 10 2-й камеры. Благодаря наличию механической блокировки дроссельная заслонка 2-й камеры открывается только при открытой дроссель-ной заслонке 1-й камеры и прогретом двигателе.

Ускорительный насос



При открытии дроссельной заслонки 1-й камеры кулачок 20, установленный на ее оси, нажимает на рычаг и через пружину в толкателе воздействует на диафрагму насоса 19. Под давлением топливо по каналу через обратные клапаны 21 и 22 и распылители 23 впрыскивается в 1-ю и 2-ю камеры.

При закрытии дроссельной заслонки 1-й камеры в полость ускорительного насоса засасывается топливо из поплавковой камеры. Обратные шариковые клапаны запирают последовательно входной и нагнетательный каналы.
