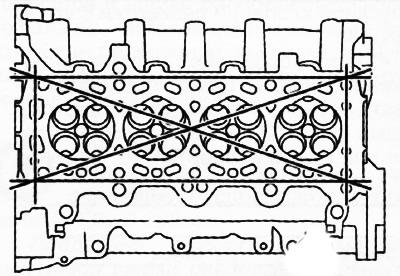

2. Перевірити деформацію контактної поверхні з боку камер згоряння у шести напрямках, як показано на малюнку, за допомогою мірної лінійки та набору плоских щупів. Якщо величина деформації перевищує 0,05 мм, замінити головку блоку циліндрів новою. Не намагайтеся ремонтувати головку блоку циліндрів фрезеруванням або шліфуванням.

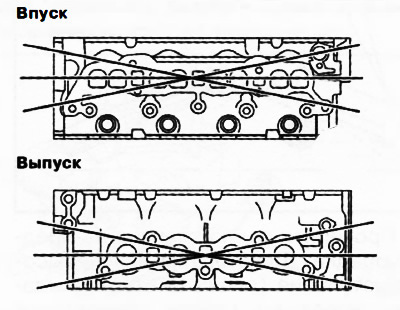

3. Перевірити контактні поверхні випускного та впускного колекторів на предмет деформації за допомогою перевірочної лінійки та набору плоских щупів, як показано на малюнку.
Якщо деформація впускного колектора перевищує гранично допустиме значення, замінити головку блоку циліндрів новою.
Якщо деформація з боку випускного колектора перевищує допустиме значення, профрезерувати поверхню або замінити головку блоку циліндрів.
Примітка:
Гранично допустима деформація контактної поверхні:
- Колектор впускний: 0.10 мм.
- Випускний колектор: 0,05 мм.
Допустима під обробку величина деформації контактної поверхні (випускний колектор): 0.20 мм.
