Использование подъемно-осмотровых устройств, обеспечивают повышение производительности труда, качественное выполнение работ. Кроме того, они обеспечивают соблюдение требований охраны труда.
К основному осмотровому и подъемно-транспортному оборудованию относятся: осмотровые канавы, подъемники и эстакады. Вспомогательными средствами являются домкраты, гаражные опрокидыватели и пр.
В зависимости от используемого оборудования при ТО и ТР, рабочее место относительно обслуживаемого объекта может иметь различное расположение (табл. 3.8.1).
Таблица 3.8.1. Расположение рабочих мест в зависимости от используемого оборудования
Оборудование | Расположение автомобиля | Расположение рабочего места 1 |
Осмотровые канавы | На уровне пола | На уровне пола или ниже |
Подъемники плунжерного типа и с электромеханическим приводом | На уровне пола или выше | На уровне пола |
Подъемники балконного типа | Выше уровня пола | На уровне пола или выше |
Эстакады | То же | То же |
Опрокидыватели | На уровне пола | На уровне пола |
Осмотровые канавы
Осмотровые канавы (рис. 3.8.1) являются наиболее распространенными устройствами, обеспечивающими одновременный фронт работ снизу, сбоку и сверху автомобиля.

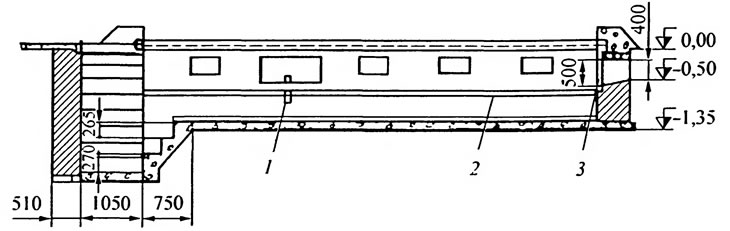

Рис. 3.8.1. Осмотровая канава в разрезе: 1 - маслопровод; 2 - борозда для электропроводки; 3 - вентиляционный канал
Осмотровыми канавами оборудуются тупиковые и прямоточные рабочие посты и поточные линии. По ширине они разделяются на узкие и широкие: ширина узких осмотровых канав меньше ширины автомобиля, широких — больше.
Осмотровые канавы могут быть межколейными боковыми, с колейными мостами и с вывешиванием колес, траншейные и изолированные.
Устройство осмотровой канавы зависит от конструкции автомобиля, технологического оборудования и назначения рабочего поста. Длина канавы должна быть не меньше длины автомобиля, глубина (с учетом дорожного просвета автомобиля) должна быть для легковых автомобилей 1,4—1,5 м, для грузовых 1,2—1,3 м, ширина узких канав — не более 0,9 м при использовании железобетонных реборд и 1,1 м при применении металлических реборд.
Узкие осмотровые канавы пригодны для всех типов автомобилей (для малолитражных автомобилей ширина осмотровой канавы должна быть не более 0,8 м).
Боковые осмотровые канавы выполняются глубиной не более 0,8—0,9 м при ширине не менее 0,6 м.
Осмотровые канавы должны иметь вход со ступеньками, располагаемыми за пределами рабочей зоны осмотровой канавы. Для безопасного заезда автомобиля канавы сбоку обрамляются направляющими ребордами, а со стороны заезда — отбойником, выравнивающим направление колес. Реборды могут быть металлическими или железобетонными высотой не более 15 см. Для фиксации конечного положения автомобиля при продольном его перемещении вдоль тупиковой осмотровой канавы со стороны открытой траншеи делают упоры.
Параллельные узкие осмотровыс канавы соединяются открытой траншеей или тоннелем. Ширина траншеи (тоннеля) 1—2 м, глубина — до 2 м. Траншеи ограждают перилами, а через осмотровыс канавы со стороны траншеи (за пределами рабочей зоны) устанавливаются переходные мостики.
Траншеи (тоннели) должны иметь не менее одного выхода на две-три осмотровые канавы.
Осмотровыс канавы с общим подвальным помещением отличаются от обычных узких канав тем, что их стенки представляют собой столбы и несущие балки (в данном случае металлические), на которые устанавливают автомобили. Между осмотровыми канавами вместо пола кладут настил, при снятии которого межколейная узкая осмотровая канава превращается в колейный мост. Это улучшает санитарные условия и повышает удобство технического обслуживания.
Широкие осмотровые канавы должны быть длиннее обслуживаемого автомобиля на 1—1,2 м при ширине 1,4—3 м. Для работы сбоку предусматриваются съемные трапы (решетки). Широкие осмотровые канавы удобнее при работах снизу, так как под автомобилем имеется большая свободная зона для размещения технологического оборудования, инструмента, запасных частей, обеспечивающая свободный маневр работающего снизу обслуживающего персонала.
Широкие осмотровые канавы с колейным мостом позволяют обслуживать только те автомобили (группу автомобилей), которые имеют ширину колеи, примерно равную колее моста.
Универсальными являются широкие осмотровые канавы с устройством для вывешивания автомобилей. Вывешивающие тележки перемещаются вдоль осмотровой канавы по рельсам.
В нишах стен осмотровых канав (узких и широких) устанавливаются низковольтные (до 42 В) светильники. В нишах сухих облицованных плиткой осмотровых канав допускается установка люминесцентных светильников напряжением 220 В. Осмотровые канавы должны иметь вентиляцию и обогреваться притоком теплого воздуха, температурой 16—25°C. Подача теплого воздуха не менее 200 м3/ч на каждый метр длины осмотровой канавы, скорость подачи 2,0—2,5 м/с, и угол потока теплого воздуха 45° к плоскости пола.
Для удаления отработавших газов автомобиля осмотровые канавы должны иметь специальные вытяжные устройства.
В зависимости от назначения осмотровые канавы оборудуются подъемными приспособлениями (подъемниками), передвижными воронками для слива отработавшего масла и приспособлениями для заправки автомобиля топливом, смазочными материалами.
Эстакады
Эстакады представляют собой металлические, железобетонные и деревянные колейные мосты, расположенные выше уровня пола на 0,7—1,4 м, с рампами, имеющими уклон 20—25% для въезда и съезда автомобиля. Эстакады могут быть тупиковые и прямоточные (рис. 3.8.2), стационарные или передвижные.
Рис. 3.8.2. Эстакады: a - тупиковая; б - прямоточная
Для одновременного выполнения работ снизу, сбоку и сверху автомобиля, а также для сокращения площади используют полуэстакады высотой не более 0,8 м с неглубокой осмотровой канавой под ней.
Опрокидыватели
Опрокидыватели (рис. 3.8.3) предназначены для бокового наклона автомобилей для выполнения сварочных работ, удаления продуктов коррозии, окраски, антикоррозионной обработки.
Наклоняя автомобиль под углом до 50°, опрокидыватель обеспечивает удобный доступ к нижней части автомобиля. Максимальная грузоподъемность опрокидывателя до 2 т, время опрокидывания до 100 с, общая масса опрокидывателя до 630 кг. Опрокидыватель можно устанавливать на любом этаже производственного помещения.

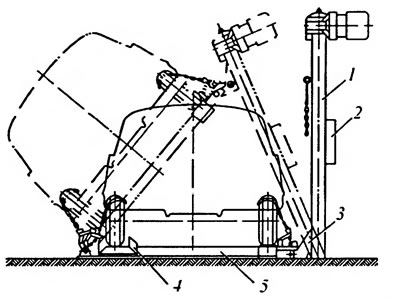

Рис. 3.8.3. Электромеханический опрокидыватель П-129: 1 - стойка; 2 - зажим крепления автомобиля; 3 - каретка; 4 - неподвижная рама; 5 - подъемная рама
Перед опрокидыванием с автомобиля предварительно снимают аккумуляторную батарею и герметизируют отверстие в пробке главного цилиндра тормозной системы. Опрокидывание производится в сторону, противоположную от горловины топливного бака и маслоналивной горловины двигателя.
Подъемно-транспортное оборудование
Подъемно-транспортные устройства предназначены для подъема и транспортировки автомобилей, агрегатов и других грузов при выполнении ТО и ремонта автомобиля. На АТП применяют передвижные краны, грузовые тележки, подъемные ручные тали или электротельферы, перемещаемые по монорельсовым путям, и кран-балки.
Подъемно-транспортное оборудование, применяемое при ТО и ремонте автомобилей, в зависимости от назначения и конструкции делятся на следующие устройства:
- конвейеры для перемещения автомобилей на поточных линиях ЕО и ТО-1 грузовых автомобилей, автобусов и легковых автомобилей;
- подъемники напольные для ТО и ТР автомобилей: стационарные, передвижные, электрогидравлические, электромеханические, одноплунжерные, двухплунжерные, стоечные и пр.;
- подъемники канавные — передвижные, стационарные, гидравлические, одноплунжерные и т. д.;
- тележки передвижные для снятия и установки колес грузовых автомобилей и автобусов, снятия рессор грузовых автомобилей, транспортировки деталей и агрегатов;
- краны передвижные для замены агрегатов и механизмов грузовых автомобилей и автобусов, для снятия и перемещения двигателей;
- приспособления для снятия и установки коробок передач грузовых автомобилей и гидромеханических передач автобусов;
- домкраты для вывешивания на небольшую высоту передней или задней части автомобиля (передвижные грузоподъемные механизмы, состоящие из силового агрегата и подъемного устройства гидравлического действия и ручного привода).
Подъемники служат для подъема автомобиля над уровнем пола на требуемую для удобства их технического обслуживания (ремонта) высоту.
Подъемники могут быть механическими и гидравлическими (электрогидравлическими), с ручным и электрическим приводами. По месту установки подъемники подразделяются на напольные и канавные. Опорные рамы подъемников могут быть колейными, межколейными, поперечными и с опорными траверсами.
Стационарные, напольные, гидравлические подъемники могут быть одно-, двух-, трех- и многоплунжерными, грузоподъемностью 4, 8, 12 т и более.
В одноплунжерном гидравлическом подъемнике грузоподъемностью 4 т (рис. 3.8.4) при подъеме масло подается из бака насосом 2 через кран 3 и клапан 4 в нижнюю полость А цилиндра 5. Максимальная высота подъема — 1500 мм (за 45 с). При опускании подъемника электродвигатель 1 (мощность 4,5 кВт) не работает, плунжер опускается под силой тяжести автомобиля за 20 с. Скорость опускания при необходимости может регулироваться с помощью клапана 4. Подъем плунжера 7 с подъемной платформой ограничивается упорной шайбой и направляющим цилиндром 5.

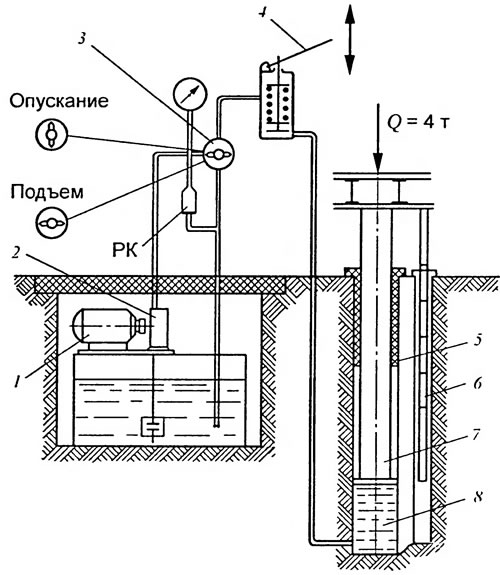

Рис. 3.8.4. Одноплунжерный гидравлический подъемник: 1 - электродвигатель; 2 - насос; 3 - кран управления; 4 - клапан; 5 - цилиндр; 6 - предохранительная стойка; 7 - плунжер; А - нижняя полость цилиндра; РК - редукционный клапан
При достижении предельной высоты подъема срабатывает редукционный клапан, отрегулированный на давление 780—980 кПа. В этом случае насос будет перекачивать масло по обводной магистрали в бак вместимостью 350 л.
С целью предотвращения самопроизвольного опускания плунжера и установленной на нем рамы, подъемник оборудуют предохранительными стойками 6 с отверстиями для установки фиксирующих стержней.
Недостатком одноплунжерного подъемника является затрудненный доступ к механизмам автомобиля снизу (в зоне плунжера), а также невозможность одновременного выполнения работ снизу и сверху автомобиля. Кроме того, подъемник чувствителен к перекосам плунжера, что вызывает самопроизвольное поворачивание рамы с установленным на ней автомобилем.
Двухплунжерные гидравлические подъемники применяют для подъема автомобилей массой до 16 т. Они состоят из двух одноплунжерных гидравлических подъемников, цилиндры которых заглубляются в полу. Плунжер каждого подъемника имеет короткую раму, а иногда вильчатую опору (подхват) для осей автомобиля. Обе стороны подъемника приводятся в действие с помощью одной силовой установки. Продолжительность подъема на полную высоту составляет 240 с, опускания — 90 с.
Двухплунжерные подъемники с раздельной рамой обеспечивают лучший доступ к автомобилю снизу и позволяют при необходимости установить автомобиль под наклоном (при наличии вильчатых подхватов), что облегчает его техническое обслуживание.
Двухплунжерный электрогидравлический универсальный подъемник (рис. 3.8.5) предназначен для поднятия грузовых автомобилей массой до 5 т и имеет вильчатые поворотные балки 2 с передвижными сменными подхватами 4 и тросоперетягивающее устройство, уравнивающее скорости перемещения плунжеров при неодинаковой нагрузке на них. Данный подъемник неповоротный. При его использовании требуется площадь больше, чем для одноплунжерного.

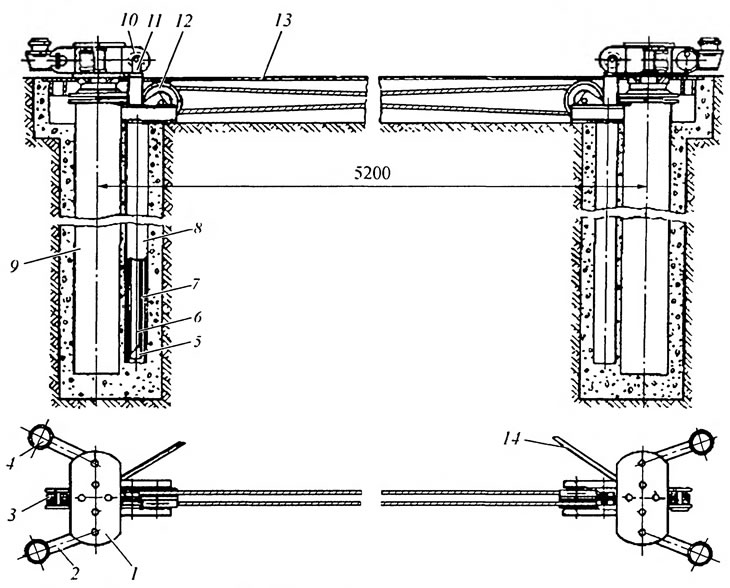

Рис. 3.8.5. Двухплунжерный электрогидравлический подъемник П-111: 1 - плита платформы; 2 - балка платформы; 3 - барабан; 4 - подхват; 5 - четырехклиновый зажим троса, 6 - толкающая труба синхронизирующей стрелы; 7 - трос; 8 - кожух толкающей трубы, 9 - цилиндр в сборе; 10 и 12 - малый и большой блоки соответственно; 11 - предохранительный стержень; 13 - настил, 14 - маслопровод
Гидравлические напольные подъемники могут быть четырех-, шести- и восьмистоечными. Данные подъемники устанавливаются на полу второго этажа и выше.
Несмотря на некоторые преимущества по сравнению с ос-мотровыми канавами гидравлические подъемники обладают рядом существенных недостатков. Гидравлические подъемники недостаточно надежны в работе, так как вследствие изнашивания или деформации уплотняющих манжет плунжера может происходить самопроизвольное опускание платформы с автомобилем.
Гидравлические подъемники, заглубляемые в полу, сильно затрудняют и удорожают перепланировку производственных помещений. Кроме того, без дополнительных устройств их нельзя устанавливать на межэтажных перекрытиях.
Электромеханические стационарные подъемники (рис. 3.8.6) могут быть одно- и шсстистоечные грузоподъемностью от 1,5 до 14 т и более. В этой группе подъемников используются винтовая, цепная, тросовая, карданная или рычажно-шарнирная силовые передачи, приводимые в действие электродвигателем.

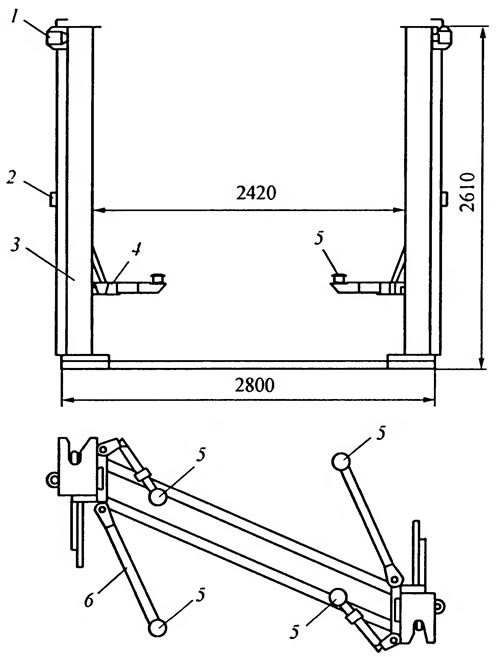

Рис. 3.8.6. Напольный электромеханический двухстоечный подъемник П-133: 1 - электродвигатель; 2 - грузовая гайка; 3 - стойка; 4 - каретка; 5 - подхват; 6 - балка
Двухстоечный стационарный электромеханический подъемник П-133 предназначен для подъема легковых автомобилей массой до 2 т, имеет четыре передвижных подхвата 5, посредством которых подъем автомобиля осуществляется за его кузов. Подхваты упираются в кузов автомобиля в местах, предназначенных для упора домкрата, что обеспечивает выполнение работ по ТО и ТР всех агрегатов и механизмов, расположенных снизу автомобиля. Для ТО и ремонта колес автомобиль поднимают на необходимую высоту. Время подъема подхватов на полную высоту (1700 мм) 90 с. Вдоль двух стоек 3 посредством грузонесущих винтов и грузовых гаек 2 перемещаются каретки 4 с балками 6 подхватов. Общая мощность двух электродвигателей 1—2,2 кВт. Страхующая гайка и концевые выключатели, ограничивающие перемещение кареток, обеспечивают безопасность выполнения работ. Одновременное выполнение работ сверху и снизу невозможно.
Четырехстоечные электромеханические подъемники грузоподъемностью от 3 до 7 т могут иметь винтовую, цепную, тросовую или карданную передачу.
Данные подъемники крепятся к полу болтами и могут устанавливаться на межэтажных перекрытиях.
Конструкция винтового четырехстоечного подъемника сложнее, чем цепного или тросового. Требуется тщательный уход за винтовой парой и коническими зубчатыми передачами. Но он отличается большой грузоподъемностью и надежностью.
Рассмотренные выше гидравлические и электромеханические подъемники по сравнению с осмотровыми канавами обеспечивают большее удобство при выполнении ТО или ремонта автомобилей, так как работы производятся на уровне пола помещения при достаточном естественном освещении, и свободном перемещении обслуживающего персонала. Однако не возможно одновременное выполнение работ сверху и снизу автомобиля.
Данного недостатка нет у подъемников балконного типа (рис. 3.8.7). Их принципиальное отличие от четырехстоечных подъемников заключается в том, что вместе с колейной рамой поднимается рабочая площадка (балкон), позволяющая одновременно производить работы на различных уровнях (сверху и снизу автомобиля). Производительность работ на таких подъемниках выше, чем на осмотровых канавах и подъемниках без балконов.

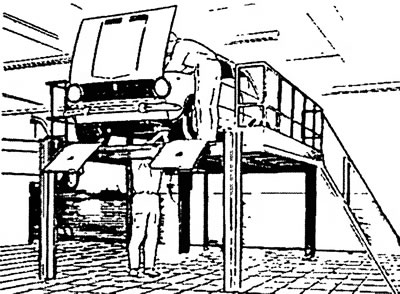

Рис. 3.8.7. Напольный электромеханический подъемник балконного типа с карданной передачей
Канавные подъемники используют для вывешивания переднего или заднего мостов при работах в осмотровых канавах. Данные подъемники могут быть гидравлическими, электромеханическими, с одной, двумя и четырьмя стойками.
Подъемники данного типа, обладая достаточной грузоподъемностью, не закрывают доступа к агрегатам автомобиля снизу, обеспечивают свободный проход рабочих вдоль осмотровой канавы.
На рис. 3.8.8 показано устройство для замены агрегатов автомобилей на осмотровой канаве. Тележка 12 данного устройства имеет два колеса, одно из которых (колесо 10) металлическое может перемещаться внутри двутавровой балки 9, а обрезиненное колесо 11 перемещается по полу осмотровой канавы; на пневмоцилиндр 8 и гидроцилиндр 14 опирается пантограф 3 и подъемная стрела 4. К пантографу 3 и подъемной стреле 4 подсоединены сменный захват 1 с помощью соединительной ручки 2. Тележку подводят к нужной точке автомобиля и с помощью пневмо- и гидроподъемников осуществляют подъем пантографа и стрелы с захватом к необходимому агрегату автомобиля. Золотником 6 аккуратно снимают или устанавливают на штатное место данный агрегат и поддерживают его до полного выполнения технологической операции. С помощью данного устройства можно и транспортировать агрегат вдоль осмотровой канавы, и погрузить его на напольную тележку для доставки его в агрегатный цех или на промежуточный склад.

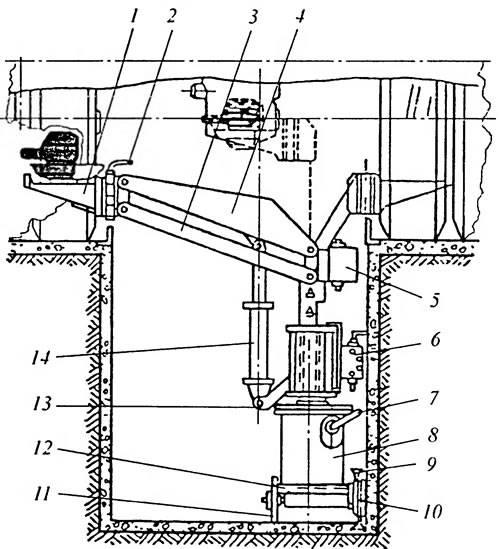

Рис. 3.8.8. Устройство для замены агрегатов автомобиля: 1 - сменный подхват, 2 - соединительная ручка; 3 - пантограф; 4 - подъемная стрела; 5 - бачок; 6 - золотник; 7 - воздухораспределительный кран; 8 - пневмоцилиндр; 9 - двутавровая балка; 10 - металлическое колесо; 11 - обрезиненное колесо; 12 - тележка; 13 - кронштейн, 14 - гидроцилиндр
Монорельсы, кран-балки и другое подъемно-транспортное оборудование
Для снятия и установки агрегатов автомобиля используют кран-балки (мостовые краны), ручные и электрические тали.
Выпускаются кран-балки грузоподъемностью от 1,0 до 3,2 т, тали — от 0,25 до 1 т. С их помощью осуществляются подъемно-транспортные работы в любой точке рабочего помещения.
Тали передвигаются по подвесным однорельсовым путям. Наименьший радиус закругления 1,5 м.
Передвижные краны (рис. 3.8.9) используют в случае отсутствия монорельсовых подъемных устройств или кран-балок. Грузоподъемность передвижных кранов до 1000 кг при минимальном вылете стрелы и до 200 кг при максимальном. Поднятый краном груз перемещают на небольшие расстояния.
Рис. 3.8.9. Передвижной кран
Передвижной домкрат (рис. 3.8.10) предназначен для подъема передних и задних частей автомобиля при работах на напольных площадках, не оборудованных осмотровыми канавами.

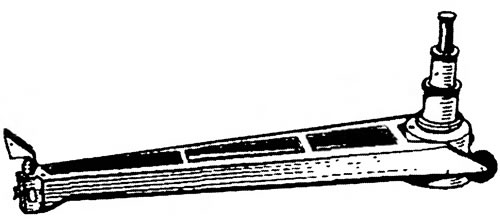

Рис. 3.8.10. Передвижной домкрат П-308 грузоподъемностью 12,5 т
Для автомобильного транспорта выпускаются передвижные домкраты грузоподъемностью от 1 до 12,5 т.
Грузовые тележки служат для горизонтального перемещения различных грузов внутри производственного помещения, а также для снятия и установки различных агрегатов автомобиля.
Конвейеры. При техническом обслуживании автомобилей и на механизированных мойках применяют конвейеры для передвижения автомобилей при организации работ поточным методом.
Классификация конвейеров представлена на рис. 3.8.11.

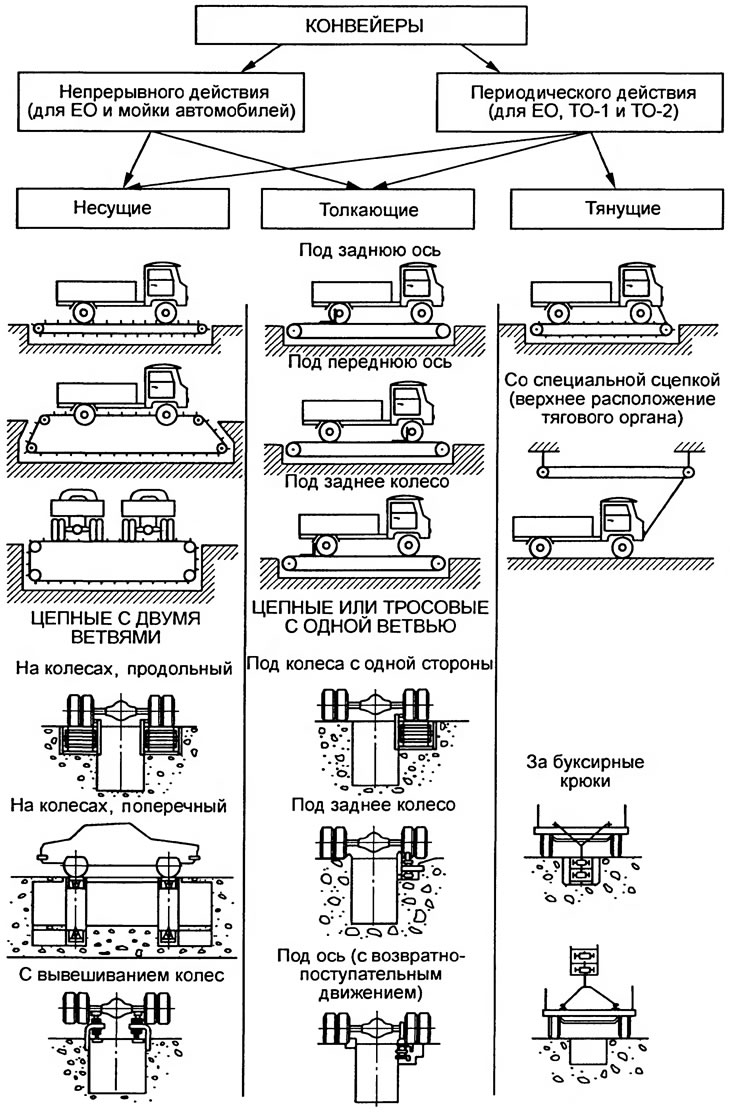

Рис. 3.8.11. Классификация конвейеров
Толкающие конвейеры (рис. 3.8.12) перемещают автомобили с помощью толкателя или несущей тележки. Толкатели передают усилия, упираясь в передний или задний мост или заднее колесо автомобиля. В качестве тягового органа в толкающих конвейерах используются втулочно-роликовая цепь, трос или жесткая штанга с гибкими элементами на концах. Трос и штанга используются в конвейерах периодического действия с возвратно-поступательным движением толкателей. Цепи применяются в конвейерах периодического или непрерывного действия.

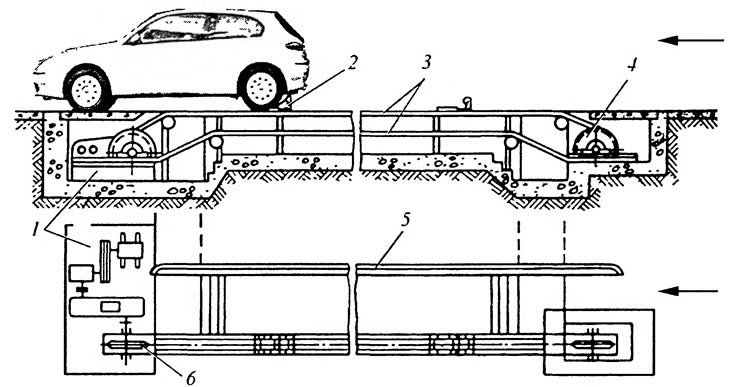

Рис. 3.8.12. Толкающий конвейер: 1 - приводная станция; 2 - толкающая тележка; 3 - цепи; 4 - натяжная станция; 5 - направляющая; 6 - звездочка
Приводная станция служит для приведения в движение тягового органа (цепи, троса) и состоит из редуктора, электродвигателя, клиноременной передачи и ведущей звездочки. Скорость движения конвейера изменяется с помощью двухступенчатых шкивов или редукторов. Конвейеры могут быть с правым и левым расположением приводной станции относительно оси конвейера.
Натяжная станция служит для регулировки натяжения цепи (троса), которое осуществляется с помощью винтового механизма или противовеса.
Тяговый орган толкающих конвейеров состоит из ветви пластинчато-втулочной цепи, в которую вмонтированы толкающие тележки. Шаг толкателей выбирается в зависимости от типа автомобиля. Каждая тележка опирается на четыре катка, перекатывающихся по направляющим путям.
Толкатели установлены на цепи шарнирно и могут наклоняться в сторону движения конвейера при прохождении над ними колес или низко расположенных частей автомобиля. В исходное положение толкатели возвращаются с помощью пружины. Автомобили въезжают на конвейер со стороны натяжной станции.
Несущие конвейеры представляют собой транспортирующую бесконечную цепную ленту, движущуюся по направляющим путям с помощью приводной станции. Несущие конвейеры могут иметь одну или две цепные ленты. Автомобиль устанавливается на цепи колесами или вывешивается, опираясь на цепи передними и задними мостами. Конвейеры с одной цепью более просты и экономичнее в эксплуатации.
Автомобиль может устанавливаться на несущий конвейер в продольном или поперечном направлении. Конструкция конвейеров с поперечным расположением автомобилей сложнее. Они дороже и применяются реже — в тех случаях, когда для установки конвейера с продольным расположением автомобилей в имеющемся производственном помещении нет достаточного места.
Для выполнения ЕО автомобилей могут использоваться несущие конвейеры с одной или двумя ветвями с продольным расположением автомобилей.
Тянущие конвейеры имеют замкнутую цепь, расположенную вдоль поточной линии обслуживания снизу или сверху автомобиля. Автомобиль крепят к тяговой цепи буксирным захватом за передний буксирный крюк. Он перемещается, перекатываясь на своих колесах. В конце линии захват автоматически отцепляется от автомобиля. Данные конвейеры одноколейные с продольным направлением движения автомобиля.
Тянущие конвейеры имеют ограниченное применение из-за дополнительных операций: прицепка и перенос освободившихся захватов на начало линии. При верхнем расположении конвейера перенос освободившихся захватов не требуется.
Конвейеры с верхним расположением тяговой цепи удобнее при обслуживании автомобиля снизу и могут устанавливаться на межэтажных перекрытиях.
Управление конвейером. Современные гаражные конвейеры обычно имеют автоматическое управление. Пуском и движением конвейера управляет оператор с помощью специального пульта. Остановка конвейера производится автоматически без участия оператора. Автомобиль, перемещенный на последний рабочий пост, своими колесами нажимает на концевые выключатели.
Оператор включает пуск конвейера после того, как на пульт управления поступит сигнал об окончании работ на всех рабочих постах. Дополнительно оператор связан с рабочими постами громкоговорящей связью, по которой он сообщает о пуске конвейера. Кроме этого, может подаваться звуковой или световой сигналы. Осмотровые канавы, оборудованные конвейерами, имеют боковые траншейные входы и не должны иметь входы с торцов.
Выпускаются несколько моделей конвейеров различных модификаций, отличающиеся длиной (от 26 до 52 м) и числом одновременно нагруженных толкателей (от 3 до 12) для перемещения автомобилей различных марок.
Одни конвейеры предназначены для линий ЕО, другие — для линий ТО-1. Для ТО-2 конвейеры используются редко, главным образом для унифицированных линий (ТО-1 и ТО-2 в разные смены).
Эффективность использования конвейеров при проведении ЕО, зависит от наличия или отсутствия на той же линии рабочих постов с выполнением ручных операций (уборка, обтирка, доза-правка, контроль). В первом случае, чтобы обслуживающий персонал мог работать вручную, приходится снижать скорость конвейера и производительность механизированной моечной установки используется неполностью. Во втором случае возникают сложности с организацией всех работ кроме моечных, так как уборочные, контрольные и дозаправочные работы трудно механизировать.
При всех обстоятельствах технологический процесс ТО с применением конвейера более эффективен: производительность труда и ритмичность работы повышаются. Для ТР конвейеры используются только в порядке выполнения нетрудоемких работ, сопутствующих ТО.
Обоснование выбора типа осмотрового и подъемно-транспортного оборудования зависит от выбранного способа выполнения работ, технологии и помещения, в котором производятся операции. Но главным критерием служит экономическое обоснование применения того или иного оборудования с учетом его стоимости и эффективности.
Техника безопасности при эксплуатации осмотрового и подъемно-транспортного оборудования
Вывешивание автомобиля
Вывешивание автомобилявыполняют с помощью домкратов, талей и подъемников. При вывешивании автомобиля или одного из его агрегатов необходимо соблюдать правила безопасности. Запрещается проводить какие-либо работы при вывешенном на талях или домкратах автомобиле со снятыми колесами. В этом случае под передний и задний мост устанавливают подставки. При вывешивании одного колеса (оси) рядом с домкратом устанавливают подставку, а под колеса другого моста — противооткатные упоры.
Обслуживание подъемного механизма автомобиля-самосвала при поднятом кузове допускается только после того, как кузов будет укреплен металлическим упором, исключающим его самопроизвольное опускание.
При постановке автомобиля на электромеханический подъемник под его колеса устанавливают противооткатные упоры.
Во избежание самопроизвольного опускания вывешенного автомобиля под раму гидравлического подъемника подставляют регулируемое по высоте упоры-штанги или шарнирные откидные металлические лестницы. Перед началом технического обслуживания автомобиля на механизме управления подъемником вывешивают табличку «Не трогать — под автомобилем работают люди!».
Работа в осмотровой канаве
После установки транспортного средства над осмотровой канавой на рулевом колесе укрепляют табличку с надписью: «Двигатель не пускать — работают люди!».
При работе в осмотровой канаве инструмент и приспособления складывают в ниши и пользуются переносными лампами напряжением не более 36 В. Пускать и испытывать двигатель можно только на рабочих постах, оборудованных отсасывающей вентиляцией. Не допускается нахождение людей в осмотровой канаве при постановке и съезде автомобиля.
Снятие, установка и перемещение агрегатов автомобиля
Снятие, установка и перемещение агрегатов автомобиля осуществляют с помощью подъемно-транспортных механизмов, оборудованных захватами, гарантирующими безопасность выполнения работ. Запрещается при снятии, перемещении и установке агрегатов и узлов автомобиля применять вместо захватов тросы и веревки. Перемещение агрегатов выполняют на тележках, оборудованных стойками и упорами, предотвращающими их сдвиг и падение.
