Спецыфікацыі рухавікоў і яго кампанентаў (Mazda 3 BK)

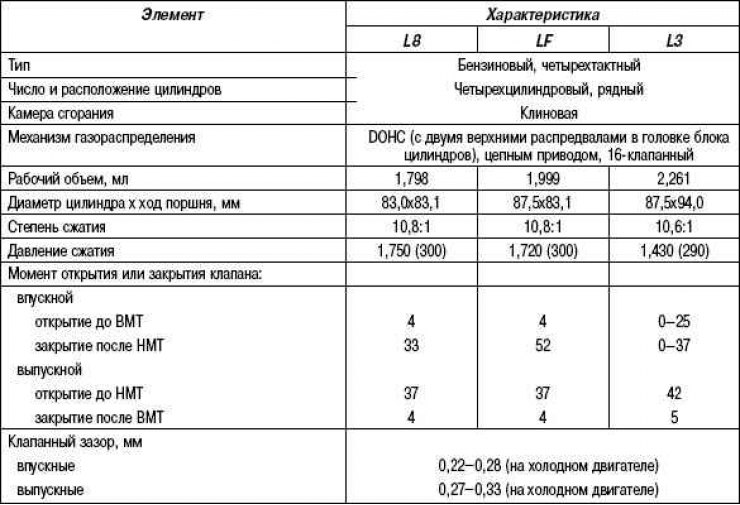

Табліца 2.1. Тэхнічныя характарыстыкі рухавікоў

Табліца 2.2. Тыпы ўкладышаў карэнных падшыпнікаў, мм

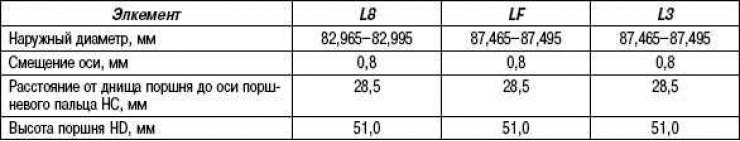

Табліца 2.3. Характарыстыкі поршняў

Табліца 2.4. Тыпы ўкладышаў шатун падшыпнікаў (мм)

Табліца 2.5. Характарыстыкі прываднага рамяня

* аўтамабілі без кандыцыянера

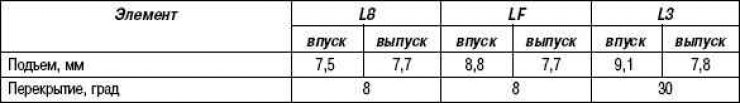

Табліца 2.6. Характарыстыкі распредвала

Табліца 2.7 Характарыстыкі зорачкі прывада механізму газаразмеркавання

Табліца 2.8. Характарыстыкі зорачкі прывада алейнай помпы

Табліца 2.9. Характарыстыкі ланцуга прывада механізму газаразмеркавання

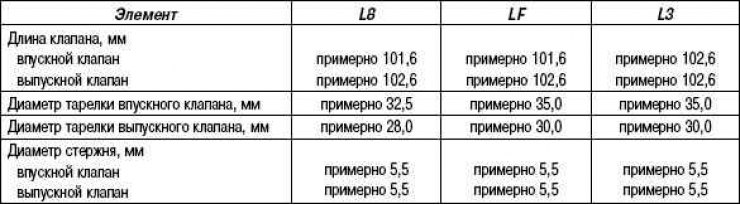

Табліца 2.10. Характарыстыкі клапанаў

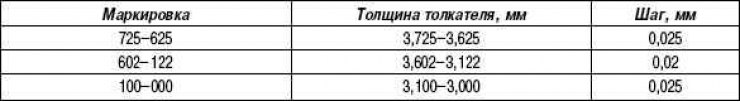

Табліца 2.11. Характарыстыкі штурхача клапана

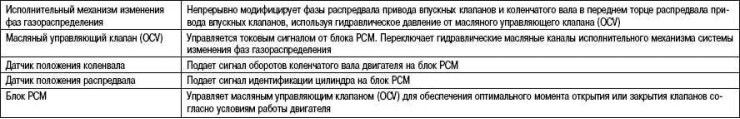

Табліца 2.12. Элементы і іх функцыі

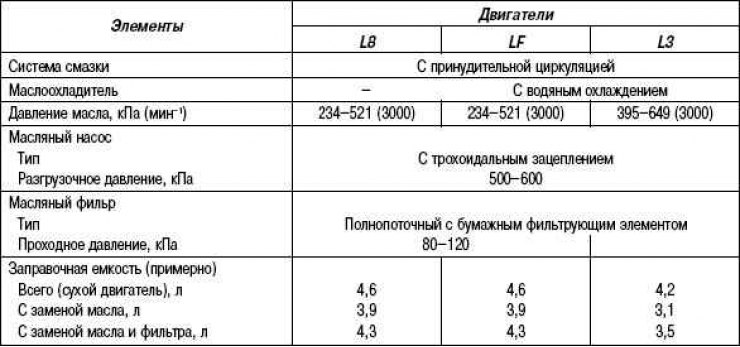

Табліца 2.13. Тэхнічныя характарыстыкі сістэмы змазкі

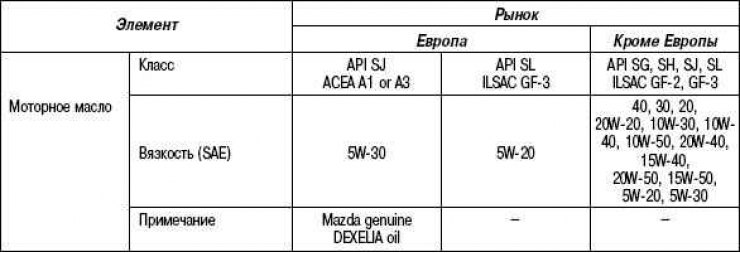

Табліца 2.14. Рэкамендуемае маторнае масла

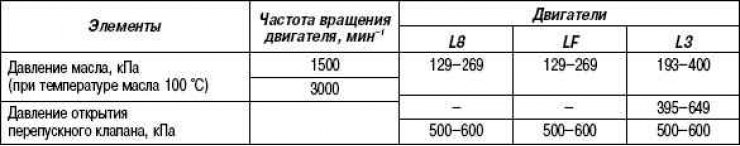

Табліца 2.15. Характарыстыкі алейнай помпы

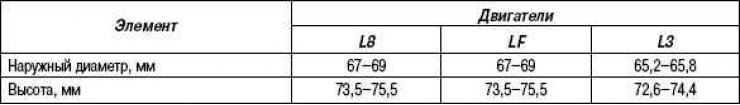

Табліца 2.16. Характарыстыкі алейнага фільтра

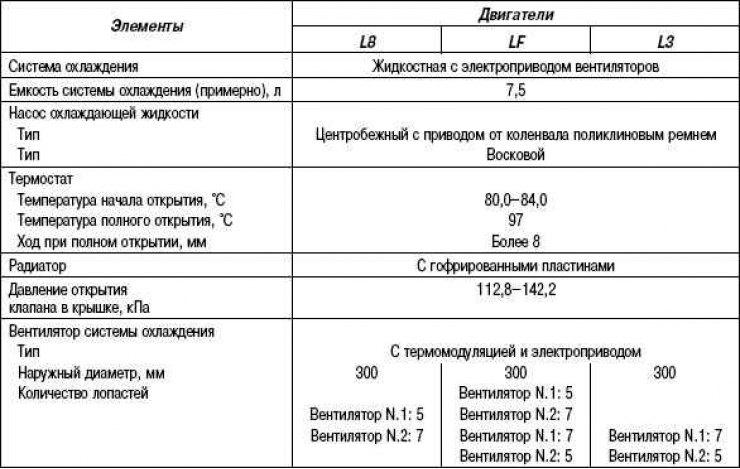

Табліца 2.17. Тэхнічныя характарыстыкі сістэмы астуджэння

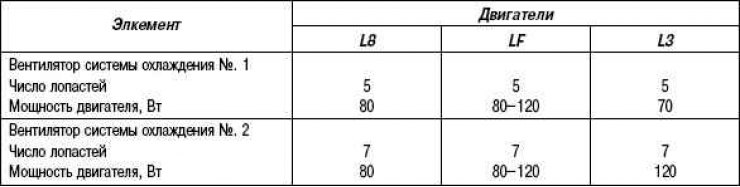

Табліца 2.18. Характарыстыкі вентылятара сістэмы астуджэння, рухавіка вентылятара

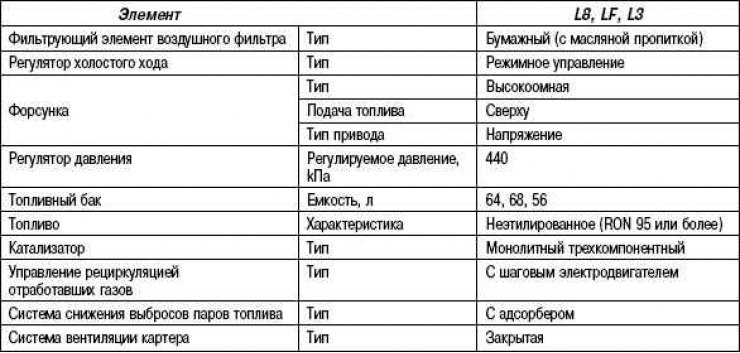

Табліца 2.19. Тэхнічныя характарыстыкі паліўнай сістэмы

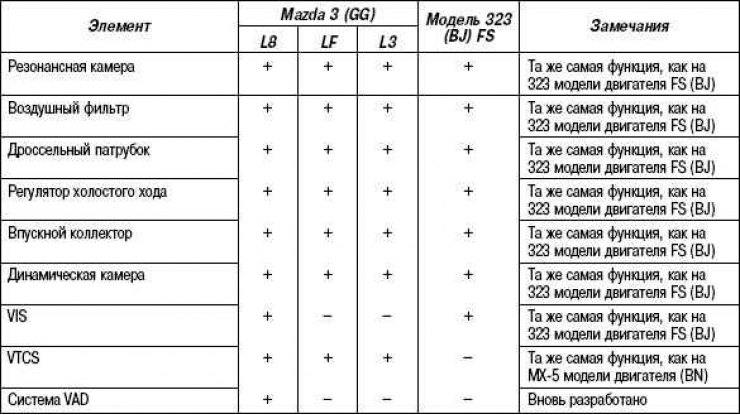

Табліца 2.20. Тэхнічныя характарыстыкі сістэмы ўпускаючы

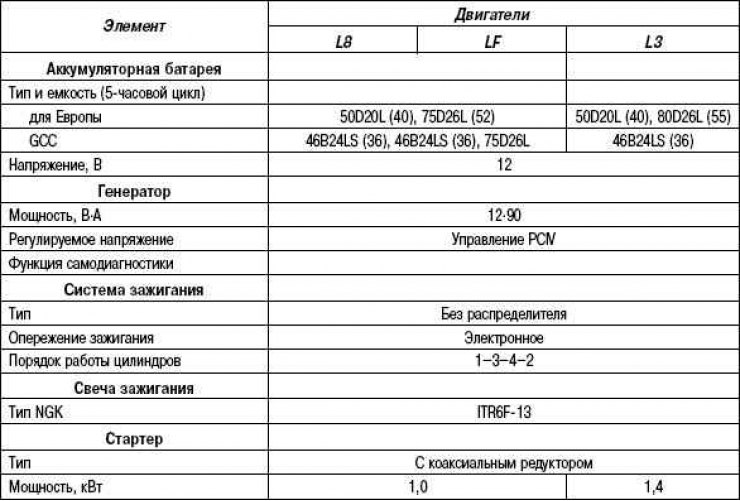

Табліца 2.21. Тэхнічныя сістэмы электраабсталявання рухавікоў

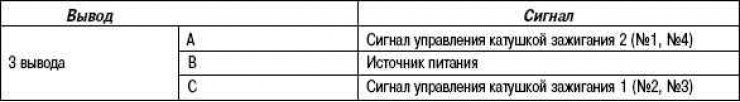

Табліца 2.22. Размяшчэнне высноў

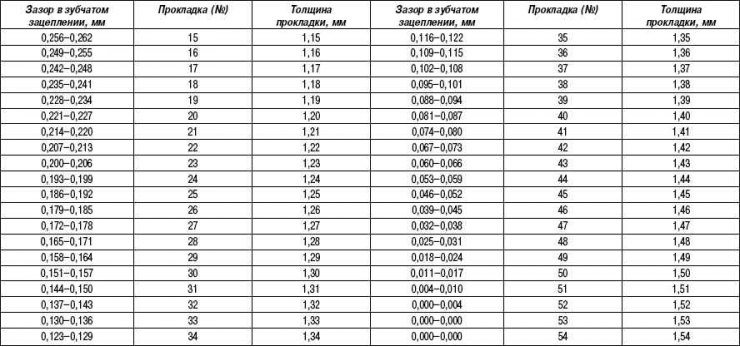

Табліца 2.23. Рэгулявальныя пракладкі балансавальнага блока, рухавікі з усталяваным механізмам змены фаз газаразмеркавання

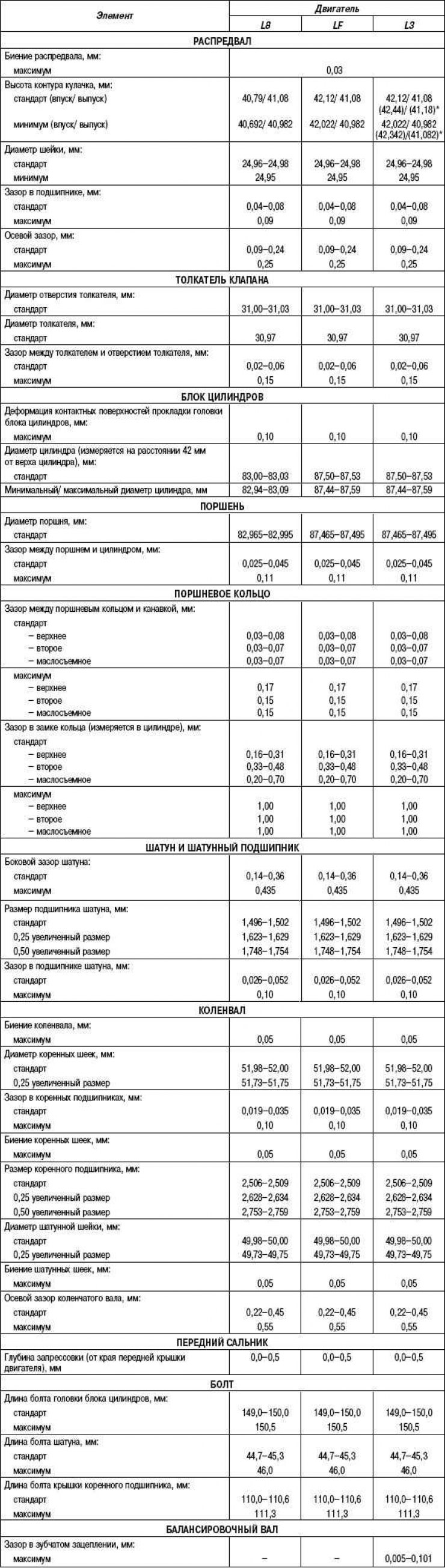

Табліца 2.24. Тэхнічныя дадзеныя механічнай часткі рухавікоў мадэляў L8, LF, L3

* з механізмам змены фаз газаразмеркавання

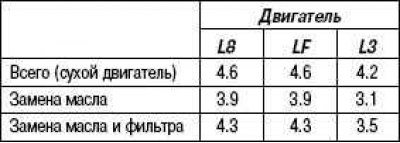

Табліца 2.25. Алейны заправачны аб'ём (прыблізная колькасць), л

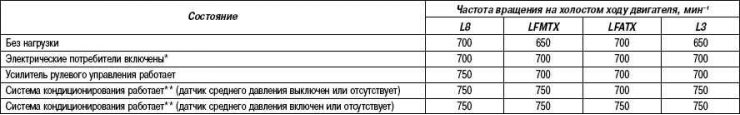

Табліца 2.26. Мэтавая частата кручэння рухавіка

* Фары ўключаны, перамыкач вентылятара ўсталяваны ў становішча любой хуткасці, акрамя 1-ай, вентылятар сістэмы астуджэння працуе, і абагравальнік задняга шкла уключаны.
** Выключальнік сістэмы кандыцыянавання паветра і выключальнік вентылятара знаходзяцца ў становішчы ўключана.

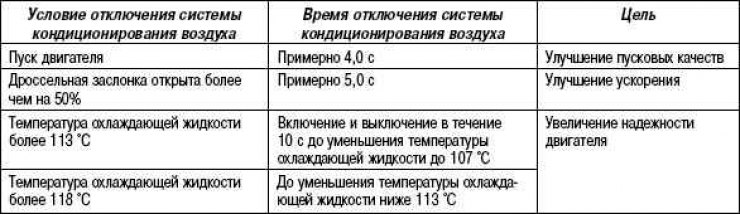

Табліца 2.27. Умовы адключэння сістэмы кандыцыянавання паветра

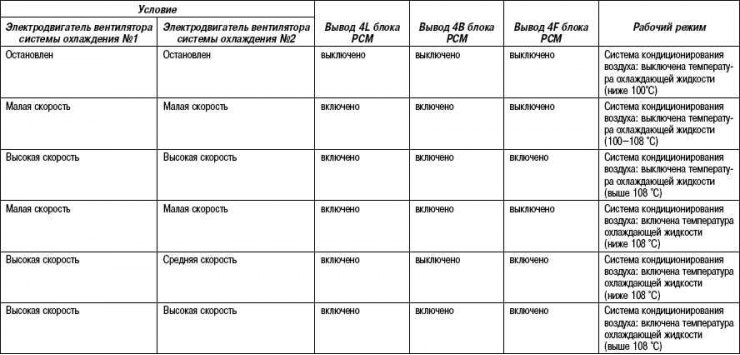

Табліца 2.28. Кіраванне электрычным вентылятарам рухавікоў L8, LF (гарачая вобласць) і рухавіка L3

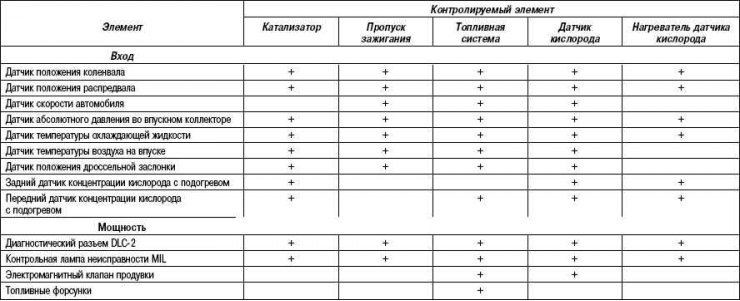

Табліца 2.29. Сістэма маніторынгу

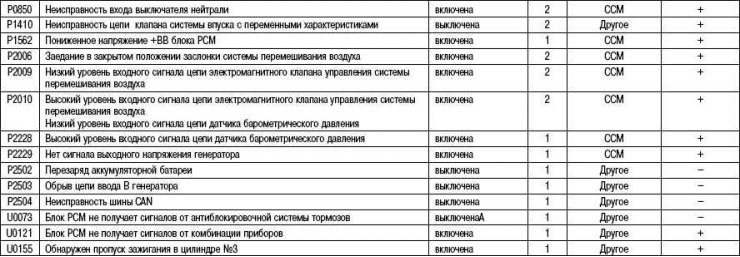

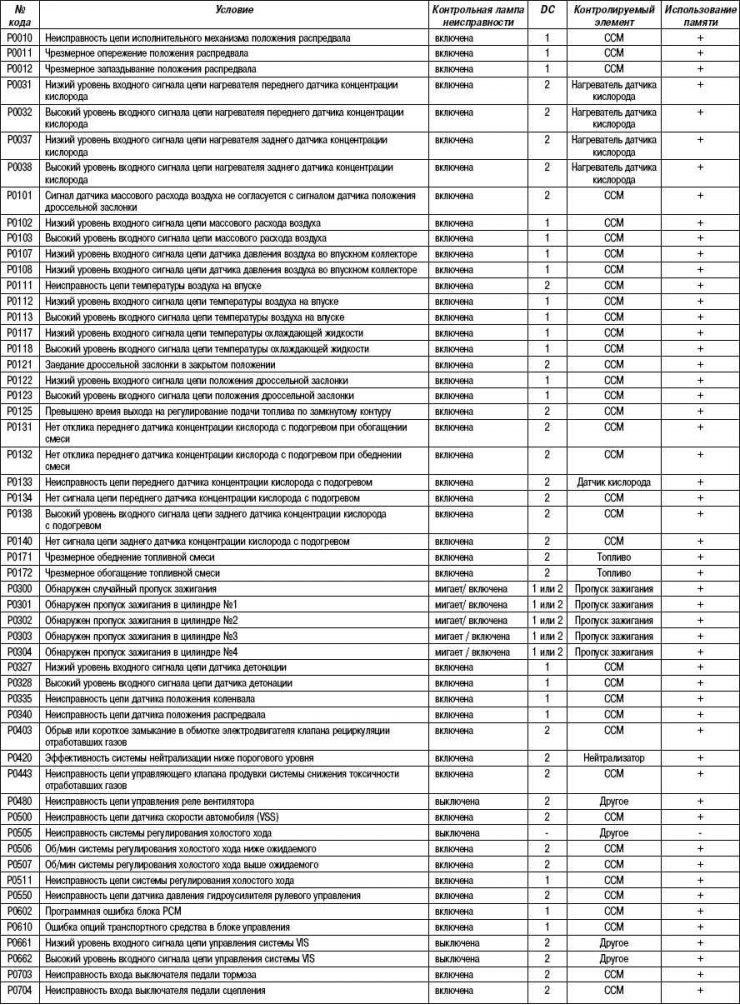

Табліца 2.30. Дыягнастычныя коды, звязаныя з выкідамі (дыягнастычны код) (рэжым 03)

+ Дастасавальна

- Не дастасавальна

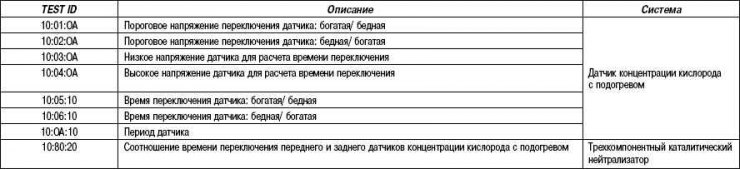

Табліца 2.31. Пасылка перыядычных вынікаў дыягностыкі сістэмы маніторынгу (рэжым 06)

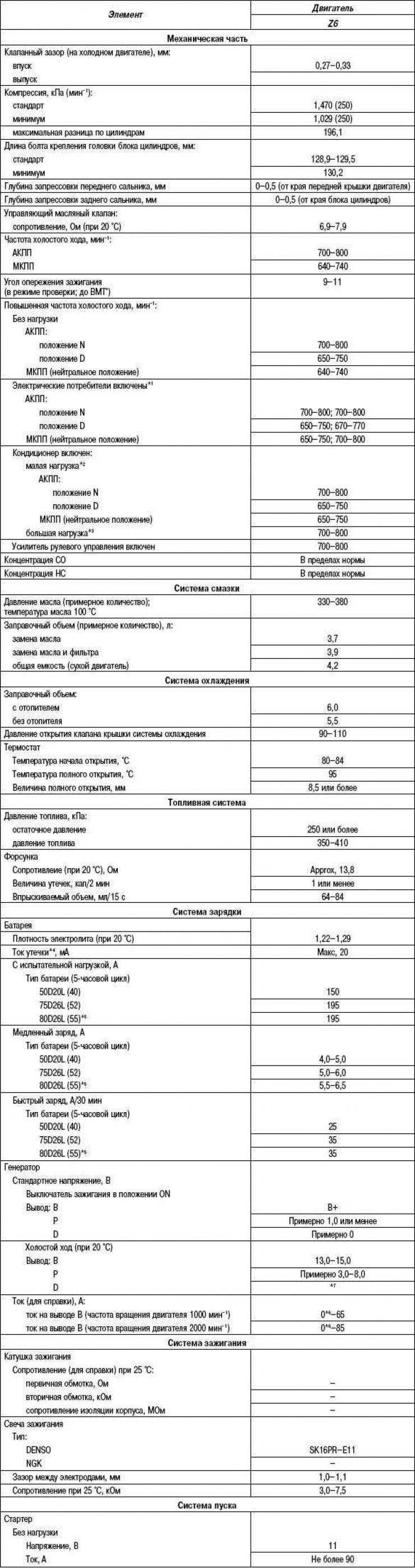

Табліца 2.32. Тэхнічныя характарыстыкі рухавіка Z6

[Дадзеныя прадстаўлены сайтам: mazbook]

*1 Генератар, які генеруе бягучую велічыню.
*2 Датчык ціску холадагенту (сярэдні) выключаны.
*3 Датчык ціску холадагенту (сярэдні) уключаны.
*4 Ток уцечкі - які ўсталяваўся ток (для аўдыёблка, гадзін, блока PCM, і г.д.), калі выключальнік запальвання знаходзіцца ў становішчы выключана, а ключ запальвання выняты з замка.
*5 Для гарачай вобласці.
*6 Ніжняя мяжа павінна быць большай за 0 A.
*7 Уключыце наступныя электрычныя спажыўцы і пераканайцеся ў тым, што напружанне расце:
- фары;
- электрарухавік вентылятара ацяпляльніка;

- абагравальнік задняга шкла.
