Оглавление: Снятие ⇓ Установка ⇓
Снятие

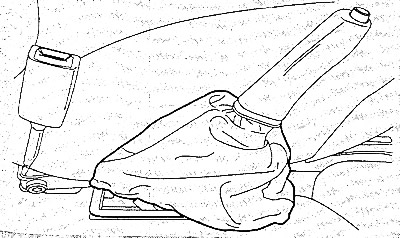

Отцепить чехол рычага стояночного тормоза и отвернуть его вверх через рукоятку.

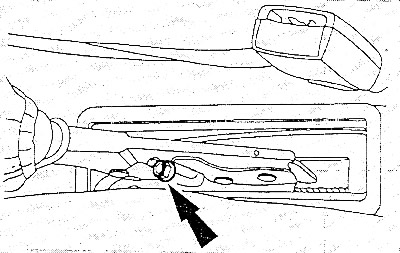

Ослабить регулировочную гайку троса стояночного тормоза.
Пометить положение задних колес на ступицах, чтобы затем установить колеса в прежние положения. Ослабить гайки колес на стоящем на земле автомобиле. Поднять и подпереть автомобиль сзади и снять задние колеса.
Ford Fiesta/Mazda 121
Отжать колпачок ступицы, для чего воспользоваться
Внимание: Следить за тем, чтобы не повредить колпачок. Через изогнутый или деформированный колпачок в колесный подшипник может попасть вода, что через короткое время приведет к его выходу из строя. Поэтому поврежденный колпачок нужно всегда заменять.

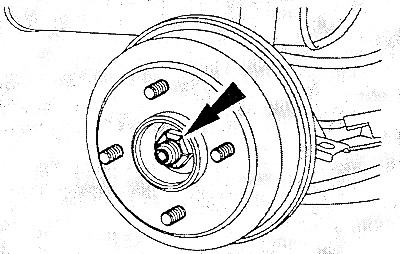

Меры предосторожности: гайка ступицы затянута очень сильно. Поэтому при ее ослаблении ключ держать горизонтально, чтобы автомобиль не сполз с подставок.
Открутить гайку ступицы.

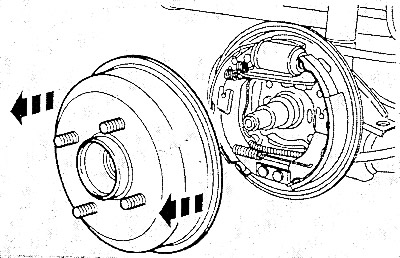

Снять тормозной барабан со ступицей и колесным подшипником.
Ford КА

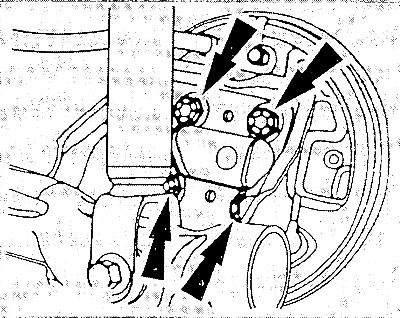

Открутить четыре болта крепления заднего узла ступица/тормозной барабан из фланца моста на продольном рычаге подвески задних колес.
Осторожно стянуть с тормозных колодок узел ступица/барабан.

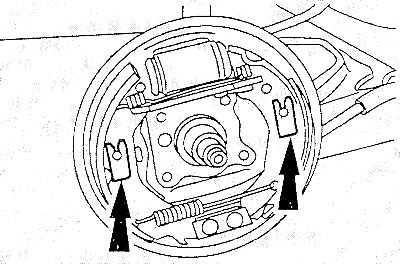

Отжать две пружины крепления тормозных колодок вниз отверткой.

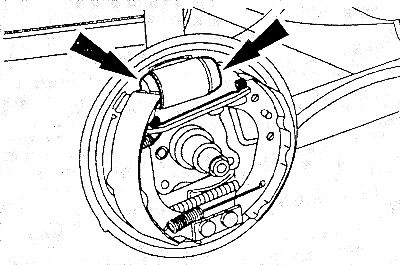

Отжать обе тормозные колодки от колесного тормозного цилиндра и снять их, не повреждая пылезащитные колпачки.
Внимание: При снятии колодок с тормозного колесного цилиндра следить за тем, чтобы не вытащились поршни цилиндра. При необходимости надеть поверх поршней резиновое кольцо, чтобы закрепить их.

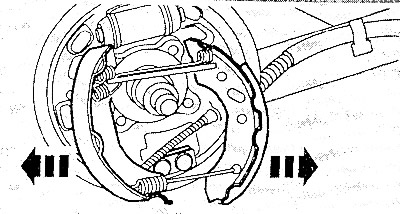

Снять тормозные колодки снизу с опор.

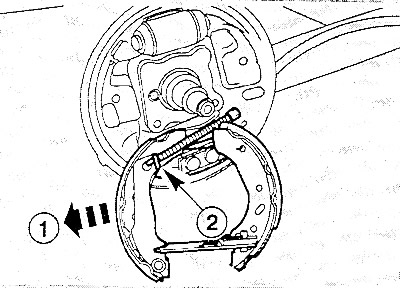

Откинуть тормозные колодки вниз.
Оттянуть назад заднюю тормозную колодку (стрелка 1).
Отцепить трос стояночного тормоза (2) от рычага тормоза.

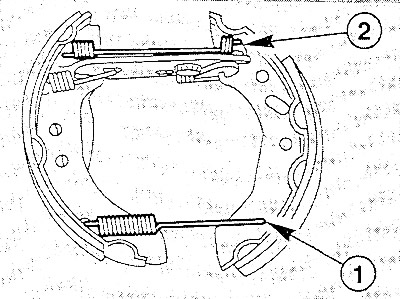

Внимание: Перед снятием возвратных пружин рекомендуется помечать положение их и нажимных штанг, чтобы облегчить установку.
Отцепить верхнюю (2) и нижнюю (1) возвратные пружины плоскогубцами.

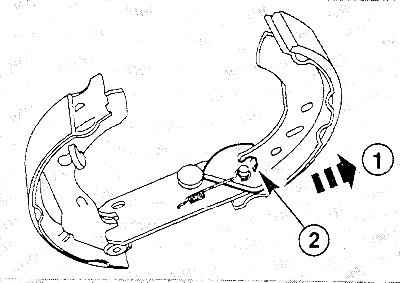

Снять переднюю тормозную колодку с нажимной штанги (стрелка 1). При этом повернуть регулировочную шестерню так, чтобы освободилась собачка тормозной колодки.

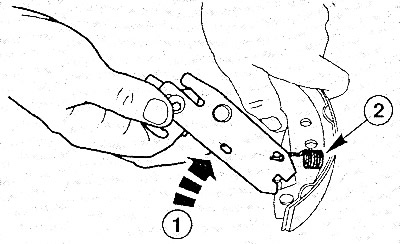

Отцепить нажимную штангу от задней тормозной колодки, для чего повернуть штангу на 90° (стрелка 1).
Отцепить пружину крепления нажимной штанги.

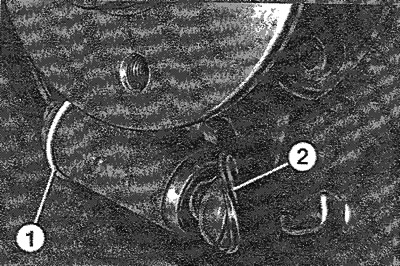

Проверить, не влажный ли колесный тормозной цилиндр снаружи. Немного оттянуть пылезащитный колпачок (2) и проверить, нет ли влаги за пылезащитным колпачком.
Внимание: При этом не должны вынуться поршни.
При необходимости заменить колесный тормозной цилиндр.
Установка
Обязательно всегда заменять одновременно все четыре тормозные колодки и устанавливать колодки одной фирмы-производителя. Обдуть тормозной барабан и крепление тормозного механизма сжатым воздухом или очистить спиртом.
Внимание: Не вдыхать вредную для здоровья пыль. Когда тормозные колодки сняты, не нажимать на педаль тормоза, иначе поршни выскочат из тормозных цилиндров. Если тормозной цилиндр влажный от тормозной жидкости, то его нужно заменить.
Проверить рабочую поверхность тормозного барабана на наличие царапин пальцем. Поврежденные барабаны заменить, причем оба одновременно.
Очистить шесть контактных поверхностей между колодками и пластиной тормозного механизма и перед установкой смазать их тонким слоем термоустойчивой смазки. При необходимости очистить предварительно эти места щеткой из мягкого металла.
Смазать регулировочный рычаг, храповик и промежуточный рычаг стояночного тормоза в местах крепления термостойкой смазкой и прицепить детали.
Собрать тормозные колодки и нажимную штангу и прицепить пружины крепления. Следить за тем, чтобы регулировочное устройство было в самом заднем положении. Для этого повернуть регулировочную шестерню так, чтобы тормозные колодки стояли как можно ближе друг к другу.
Прицепить нижнюю и верхнюю возвратные пружины.
Прицепить трос стояночного тормоза в рычаге стояночного тормоза к задним тормозным колодкам.
Установить тормозные колодки круговым движением вверх на колесный тормозной цилиндр.
Внимание: Не повредить при этом пылезащитные колпачки.
Вставить колодки внизу в опору.
Прижать тормозные колодки к пластине тормозного механизма и, при необходимости, закрепить их струбциной.
Вдвинуть штифты крепления тормозных колодок сзади и вставить зажимные пружины. Сжать пружины и повернуть штифты на 90°. Одновременно удерживать штифт крепления сзади. Ослабить пружины, чтобы зафиксировался штифт крепления.
Если использовалась, снять пружину.
Если устанавливалось, снять резиновое кольцо с колесного тормозного цилиндра.
Установить тормозной барабан.
Указание: Если тормозной барабан не надевается на тормозные колодки, то отрегулировать автоматическое регулировочное устройство еще раз. Для этого нажать отверткой на рычаг храповика, при необходимости отцепить пружину крепления рычага храповика и прицепить ее после регулировки.
Ford Fiesta/Mazda 121
Закрутить новую гайку ступицы и медленно затягивать ее. При этом проворачивать тормозной барабан, чтобы он не зажимался.
Затянуть гайку ступицы моментом 270 Нм.
Проверить момент затяжки. Для этого открутить гайку ступицы на два оборота и снова затянуть ее моментом 270 Нм. При этом прокручивать ступицу.
Внимание: После затягивания нельзя откручивать гайку ступицы или же ее нужно заменить.

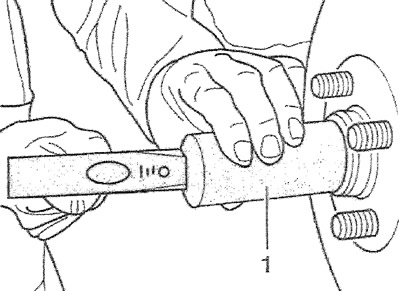

Осторожно забить защитный колпачок подходящей трубой (1). Внутренний диаметр трубы должен упираться в кромку колпачка. Если колпачок даже немного деформирован, его нужно заменить.
Ford КА
Затянуть четыре болта крепления узла задней ступицы/тормозного барабана моментом 70 Нм.
Установить задние колеса в соответствии с метками, сделанными при снятии, предварительно слегка смазав центровочное отверстие диска консистентной смазкой. Не смазывать резьбу шпилек для колес. Закрутить гайки колес. Опустить автомобиль и затянуть гайки колес крест-накрест моментом 90 Нм.
Несколько раз нажать на педаль тормоза, чтобы отцентрировать тормозные колодки.
Отрегулировать стояночный тормоз.
Надеть чехол на рычаг стояночного тормоза и закрепить его.
