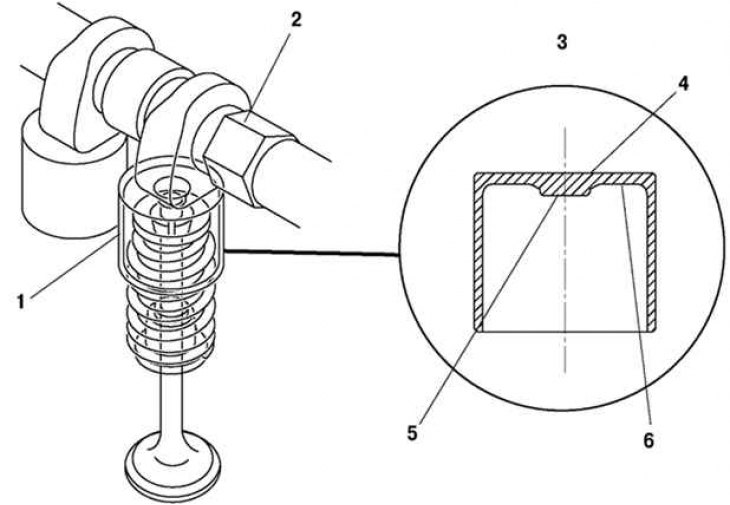

Figura. 2.28. Schema de funcționare a mecanismului supapei: 1 – tachetă de supapă; 2 – arbore cu came; 3 – secțiunea transversală a împingătorului supapei; 4 – suprafața de contact a conturului camei; 5 – suprafața de contact a tijei supapei; 6 – poziția de marcare
Designul ridicătorului de supapă nu are lamele. În plus față de ridicătorul de supapă, suprafața de frecare a camei este fosfatată pentru a netezi suprafața și pentru a îmbunătăți rezistența la uzură. Pentru a regla jocul supapelor, ridicătorul supapei trebuie înlocuit. Sunt disponibile 35 de dimensiuni de supape, în funcție de grosime. Pentru a distinge împingătoarele, acestea au marcaje gravate (3 cifre) (Fig. 2.28).

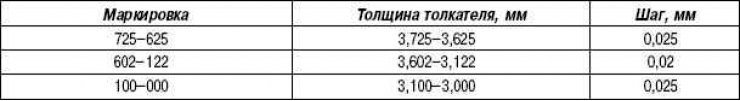

Tabelul 2.11. Specificații supapei
