Apăsați mecanismul de blocare și sprijiniți-l de suportul de oprire a pedalei de frână.

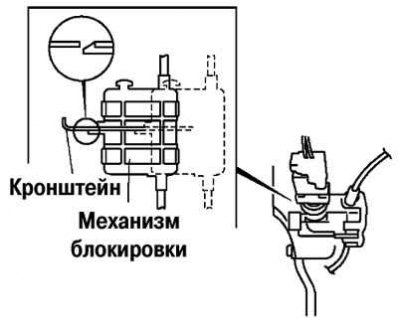

Orez. 3,94. Fixarea cârligului mecanismului de blocare în orificiul suportului
Din această poziție, mutați mecanismul de blocare pentru a fixa ferm cârligul mecanismului de blocare în orificiul suportului, așa cum se arată în Figura 3.94.
Atenţie! Îndoirea sau răsucirea cablului de blocare în timpul instalării poate afecta negativ funcționarea mecanismului de blocare.

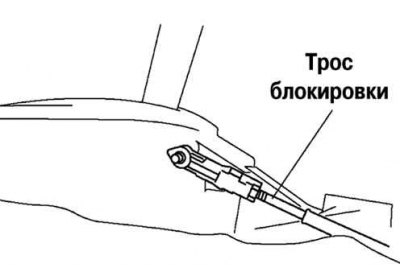

Orez. 3,95. Instalarea capului cablului de blocare la știftul camei
Instalați capătul cablului de blocare pe știftul camei de pe maneta selectorului (orez. 3,95).

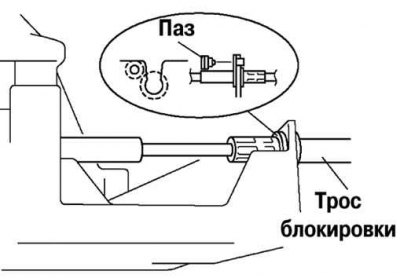

Orez. 3,96. Așezarea cablului de blocare în canelura plăcii de bază a pârghiei selectorului
Introduceți cablul de blocare în canelura în U a plăcii de bază a pârghiei selectorului și instalați clema (orez. 3,96).
Atenţie! Aplicarea forței cablului de blocare la instalarea zăvorului poate afecta negativ funcționarea mecanismului de blocare.
Apăsați în jos pe zăvorul cablului de blocare înainte de a-l bloca.

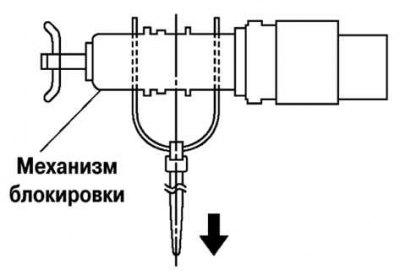

Orez. 3,97. Scoaterea știftului de blocare
Scoateți știftul mecanismului de blocare așa cum se arată în Figura 3.97.
Rotiți cheia de contact în poziția ACC.
Instalați cablul de blocare la cilindrul cheii.

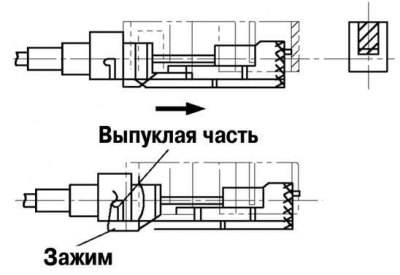

Orez. 3,98. Instalarea clemei pe partea convexă a corpului cilindrului exterior
Glisați carcasa exterioară spre cilindrul cheii și puneți clema pe partea convexă a carcasei exterioare (orez. 3,98).
