Пажња! Блок за балансирање се не може раставити, јер има високу прецизност производње.
Окрените радилицу у смеру казаљке на сату и поставите клип првог цилиндра у ТДЦ положај.
Уградите подлошку за подешавање на површину седишта блока за балансирање.

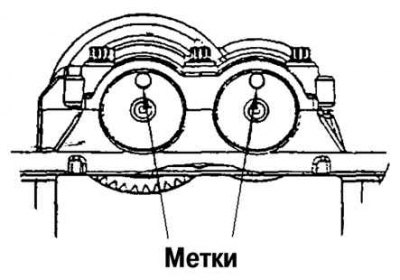

Цртање. 2.177. Балансирање ознака блока
Поставите блок за балансирање на блок цилиндра, након што сте претходно поставили ознаке блока за балансирање у горњем центру (слика 2.177).

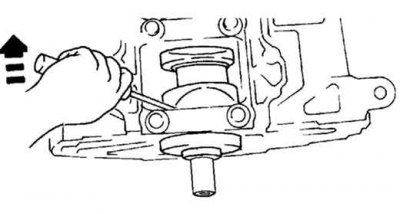

Цртање. 2.178. Ротирање балансног вратила помоћу одвијача
Убаците шрафцигер у радилицу у области прве противтеже, окрените и примените аксијалну силу на радилицу помоћу одвијача, који делује као полуга, као што је приказано на слици 2.178.

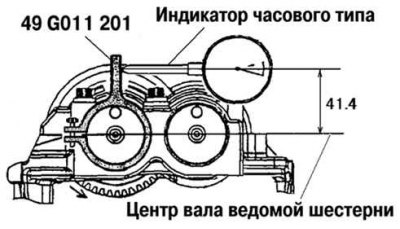

Цртање. 2.179. Мерење зупчастог зазора гоњеног зупчаника
Инсталирајте посебан уређај као што је приказано на слици 2.179, а затим измерите размак зупчаника помоћу мерача.
Ако зазор премашује наведену вредност, поново га измерите и користите табелу за избор подметача да бисте изабрали одговарајућу подлошку према следећој процедури.
Пажња! Приликом мерења зазора, окрените радилицу за један пун обрт и проверите да ли је зазор унутар наведеног опсега у следећих шест положаја: 10°, 30°, 100°, 190°, 210°, 280° после ТДЦ.
Величина зазора у зупчанику: 0,005–0,101 мм.
Користећи главну подлошку (број 50), поставите блок за балансирање на блок цилиндра, а затим измерите зазор.
Изаберите регулировочную заптивач у складу са резултатима мерења.
Уградите одабрану подлошку на блок за балансирање, а затим поставите блок за балансирање на блок цилиндра.
