- систем ваздушних јастука са генераторима гаса;
- електрични систем са сензорима удара и модулом за дијагностику квара.
Цртање. 7.99. Систем пасивне безбедности возила Mazda 6: 1 – лампица упозорења за ваздушне јастуке; 2 – опруга; 3 – модул ваздушног јастука за возача; 4 – модул ваздушног јастука сувозача; 5 – сензор зоне судара; 6 – блок SAS; 7 – индикаторска лампица за искључивање ваздушног јастука сувозача; 8 – сензор бочног ваздушног јастука; 9 – сигурносни појас са затезачем; 10 – модул бочног ваздушног јастука; 11 – сензор заузетости седишта; 12 – модул ваздушног јастука завесе
Ваздушни јастуци се постављају на возило на следећим местима: главчина волана, предња плоча (на десној страни), наслони предњих седишта (на страни врата), предњи и задњи стуб, и дуж ивице плафон изнад отвора бочних врата. Ваздушни јастуци и ваздушне завесе се постављају дискретно и нису видљиви док се не активирају (сл. 7.99 и 7.100).

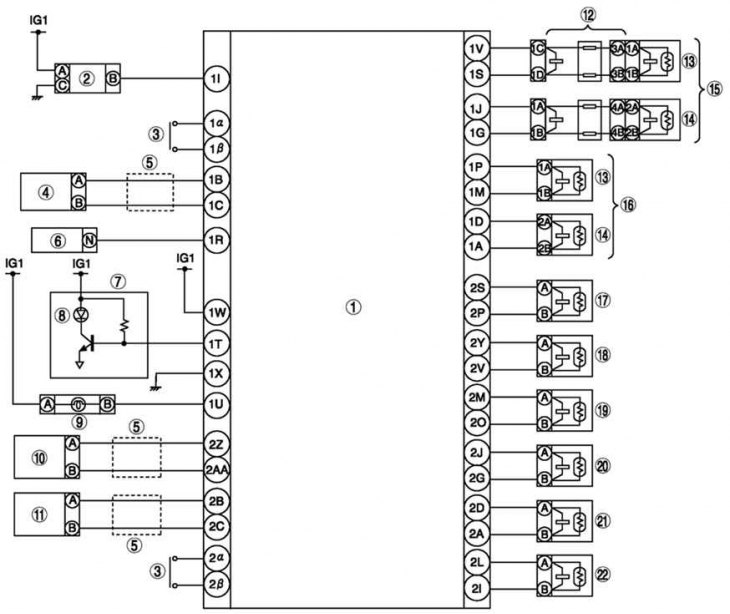

Цртање. 7.100. Шема инсталације система пасивне безбедности: 1 – блок SAS; 2 – сензор заузетости седишта; 3 – детектор лошег контакта; 4 – сензор зоне судара; 5 – упредени пар; 6 – конектор за комуникациони канал; 7 – инструмент табла; 8 – лампица упозорења за ваздушне јастуке; 9 – индикаторска лампица за искључивање ваздушног јастука сувозача; 10 – сензор ваздушног јастука возача; 11 – сензор ваздушног јастука сувозача; 12 – пролеће; 13 – компресор бр.1; 14 – компресор бр.2; 15 – модул ваздушног јастука за возача; 16 – модул ваздушног јастука сувозача; 17 – сигурносни појас са затезачем возача; 18 – модул ваздушног јастука за возача; 19 – модул ваздушног јастука са стране возача; 20 – сигурносни појас са затезачем сувозача; 21 – модул ваздушног јастука за сувозача; 22 – модул сувозачевог бочног ваздушног јастука
