Сл. 3.35. Демонтажа компоненти кућишта квачила: 1 - прстен лежаја (улазно вратило); 2 - кутија за пуњење (улазно вратило); 3 - трка лежаја (секундарно вратило); 4 - утичница; 5 - елемент водеће плоче; 6 - заптивка за усне; 7 - цилиндрични пин; 8 - управљачка шипка; 9 - селектор; 10 - полуга за мењање; 11 - елемент поклопца вентилације; 12 - одушник; 13 - утикач; 14 - кутија за пуњење (диференцијални); 15 - трка лежаја (диференцијални); 16 – осовина полуге подупирача; 17 – полуга за рикверц; 18 - одводни чеп и подлошка; 19 - трка лежаја (кућиште крајњег погона); 20 - заптивка за подешавање; 21 - трка лежаја (диференцијални); 22 - заптивка за подешавање; 23 - кутија за пуњење (диференцијални); 24 - клин за лоцирање; 25 - заптивни прстен; 26 - радилица; 27 - елемент кољенасте полуге; 28 - цилиндрични клин; 29 – елемент ручице мењача; 30 - кључ; 31 - крај контроле; 32– опруга и подлошка; 33 – осовина полуге мењача; 34 - поклопци; 35 - канал за уље
Белешка. Извршите демонтажу по редоследу приказаном на слици 3.35. Поступци за уклањање појединачних компоненти кућишта радилице су дати касније у овом одељку.

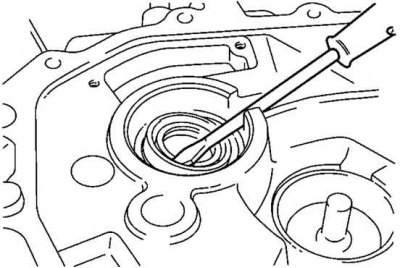

Сл. 3.36. Уклањање заптивке улазног вратила
Уклоните заптивку улазног вратила помоћу одвијача (пиринач. 3.36).

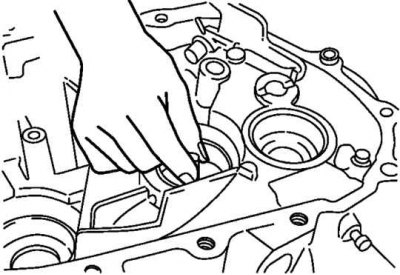

Сл. 3.37. Уклањање лежаја излазног вратила
Уклоните заједно прстен лежаја излазног вратила и звоно (пиринач. 3.37).
Да бисте раставили клин, поравнајте прорез за уклањање клина кућишта квачила са положајем клина.

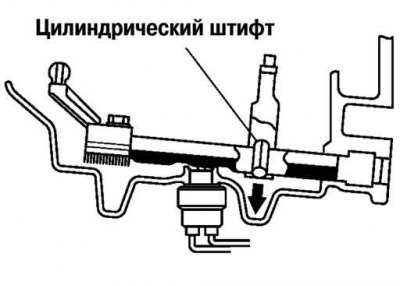

Сл. 3.38. Растављање оклагије
Нокаутирајте иглу користећи браду са танким убодом (пиринач. 3.38).

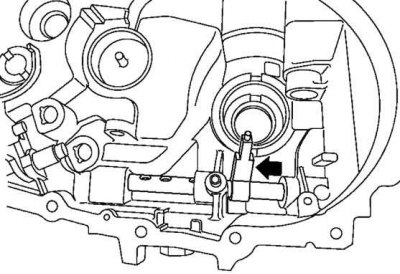

Сл. 3.39. Померање контролне шипке пре уклањања
Да бисте уклонили контролну шипку, померите је у правцу стрелице приказане на слици 3.39.

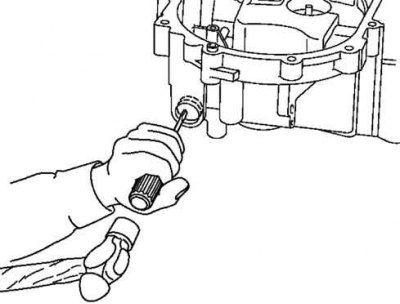

Сл. 3.40. Пробијање рупе у поклопцу картера
Помоћу равног одвијача и чекића пробушите рупу у поклопцу (пиринач. 3.40).

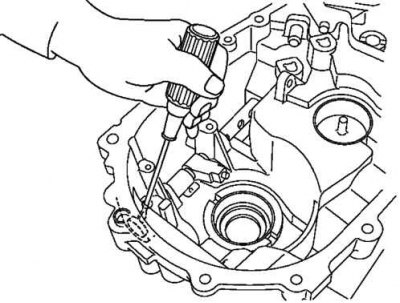

Сл. 3.41. Уклањање заптивног поклопца
Уклоните заптивни поклопац уметањем равног одвијача у отвор на унутрашњој страни кућишта радилице (пиринач. 3.41).

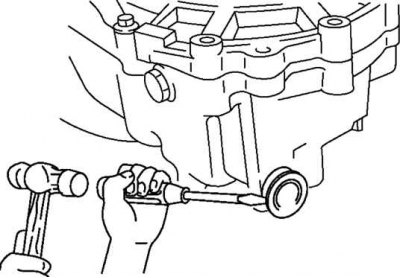

Сл. 3.42. Уклањање заптивке контролне шипке
Уклоните заптивку контролне шипке помоћу одвијача (пиринач. 3.42).

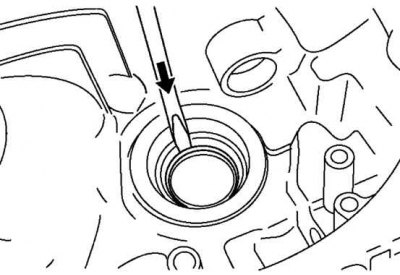

Сл. 3.43. Уклањање заптивке диференцијала
Уклоните заптивку диференцијала помоћу одвијача (пиринач. 3.43).

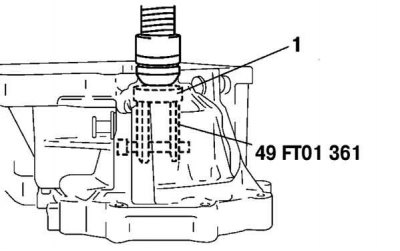

Сл. 3.44. Уклањање спољашњег прстена лежаја диференцијала: 1 - прстен лежаја
Пре демонтаже прстена лежаја диференцијала, уклоните спољашњи прстен лежаја помоћу специјалног алата (пиринач. 3.44).

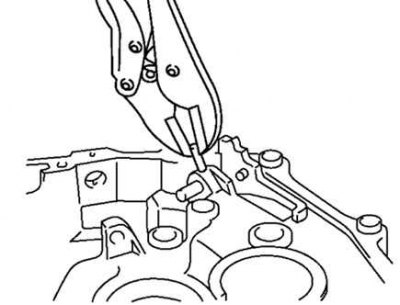

Сл. 3.45. Уклањање оклагије
Да бисте уклонили осовину полуге за рикверц, прво употребите клијешта да бисте уклонили ролну (пиринач. 3.45).

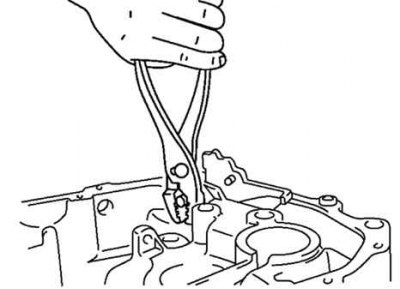

Сл. 3.46. Уклањање осовине полуге за рикверц
Заштитите осовину полуге уназад крпом и помоћу истих клешта уклоните осовину (пиринач. 3.46).

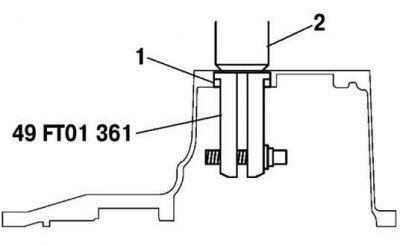

Сл. 3.47. Уклањање прстена лежаја кућишта главног зупчаника: 1 – прстен лежаја; 2 - притисните
Помоћу специјалног алата уклоните прстен лежаја кућишта главног зупчаника (пиринач. 3.47).
