Уклоните сензор против блокирања кочница.

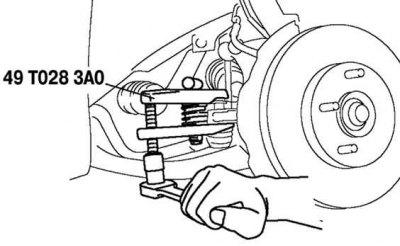

Цртање. 3.126. Уклањање кугличног зглоба на крају вучне шипке
Помоћу специјалног алата уклоните куглични зглоб на крају вучне шипке (слика 3.126).

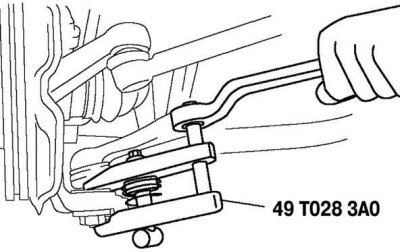

Цртање. 3.127. Уклањање кугличног зглоба доњег задњег командног крака
Помоћу специјалног алата уклоните куглични зглоб доњег задњег крака (слика 3.127).

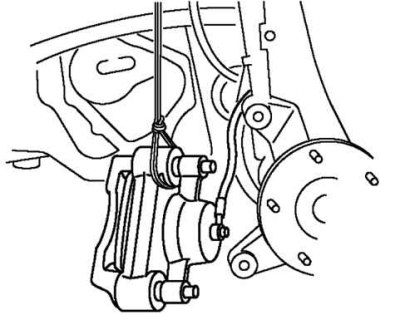

Цртање. 3.128. Уклањање задње кочионе чељусти
Скините задњу кочиону чељуст и окачите је на жицу (слика 3.128).
Пажња! Оштре ивице прикључне осовине могу да исеку или пробуше заптивку. Будите пажљиви када одвајате прикључно вратило од мењача.
[Чланак је доступан на веб-сајту mazbook.ru]

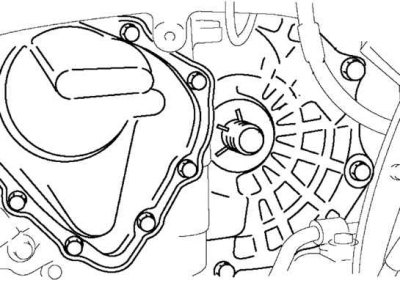

Цртање. 3.129. Инсталирање посебног уређаја за држање бочне опреме
Извуците прикључно вратило право напоље.
Инсталирајте посебан алат за држање бочног зупчаника након уклањања прикључног вратила у мењач.
Уклоните и инсталирајте преостале компоненте обрнутим редоследом од уклањања.

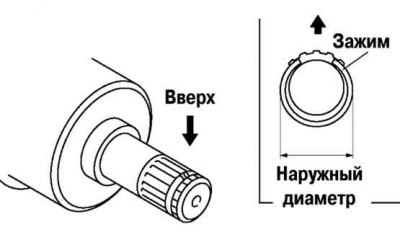

Цртање. 3.130. Постављање нове обујмице на прикључно вратило
Пре уградње, поставите нову стезаљку на прикључно вратило са прорезом окренутим нагоре (слика 3.130).
Након уградње, измерите спољни пречник.
Ако премашује спецификацију, поновите инсталацију користећи нову стезаљку.
Максимални спољни пречник: 31,2 мм.
