Вид в разборе аналоговой приборной панели более поздних моделей
1. Панель печатной платы; 2. Пластина подсветки; 3. Передняя крышка; 4. Спидометр; 5. Тахометр; 6. Указатель уровня топлива и указатель температуры воды
1. Отсоедините отрицательный провод аккумулятора.
2. Опустите рулевое колесо с регулируемым наклоном (если имеется). Иначе снимите рулевое колесо полностью. Снимите кожухи рулевой колонки, для дополнительного рабочего места (фото).

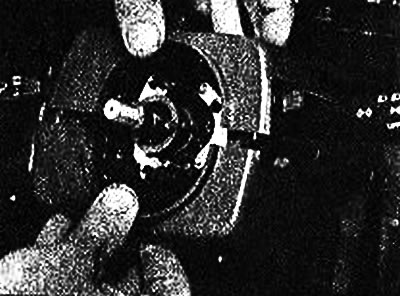

Снятие рулевого колеса |

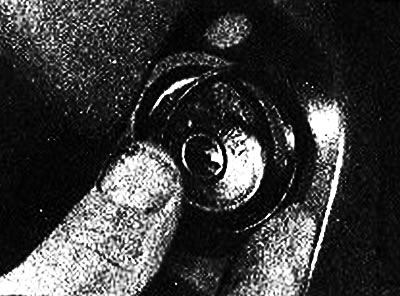

Снятие окружения замка зажигания |

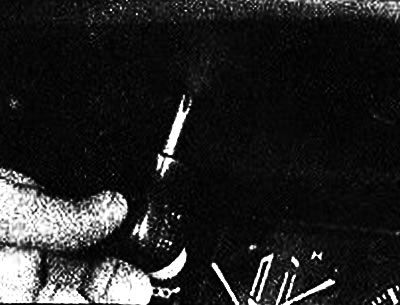

Снимите винты ... |
... и отделите кожухи рулевой колонки |
3. Из моторного отеска отсоедините тросик привода спидометра от трансмиссии, откручивая втулку. Вытащите тросик из поддерживающих подвесок и вытолкните его через перегородку насколько возможно.
4. Снимите винты с окружения приборной панели, ослабьте крепления приборной панели и отсоедините электропроводку от выключателей (фото).

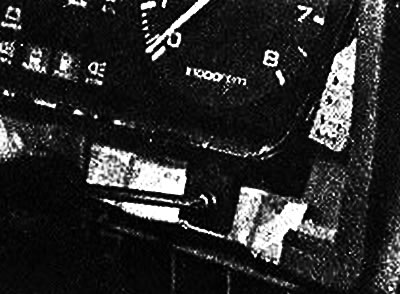

Снимите верхние винты окружения приборной панели... |
... и нижние винты ... |

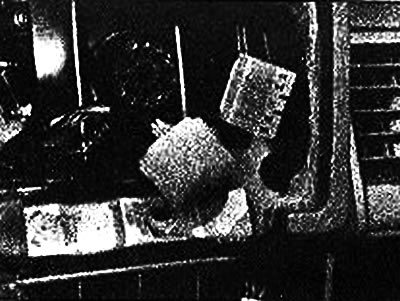

... и отсоедините провода
5. Снимите крепежные винты и вытащите достаточно далеко приборную панель, чтобы получить доступ к ее задней части (фото).

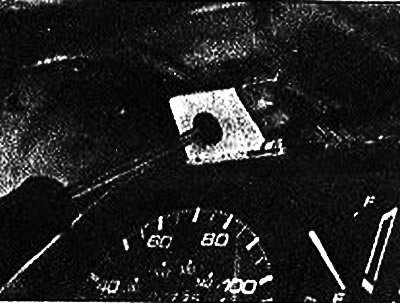

Снятие нижних винтов приборной панели... |

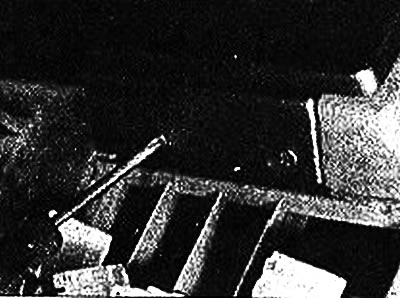

... и верхних винтов |
6. Отсоедините разъем электропроводки и тросик привода спидометра, снимите приборную панель (фото).

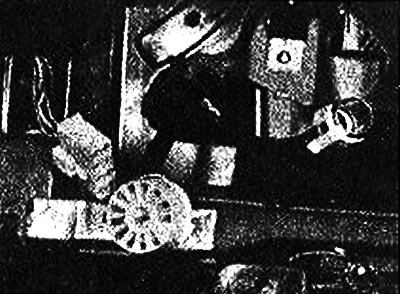

Соединители электропроводки и тросика привода спидометра приборной панели на левосторонних моделях |

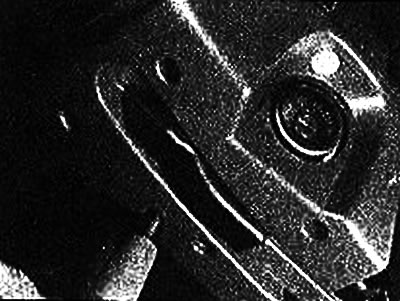

Соединители электропроводки и тросика привода спидометра приборной панели на правосторонних моделях |
7. Сборка производится в обратной последовательности.
