Износ и повреждения газораспределительного ремня

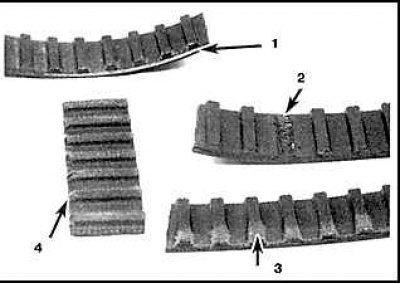

1. Расслоение
2. Отсутствует зубец
3. Изношена поверхность
4. Закругленный бок
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите крышку головки цилиндров.
3. Выкрутите свечи зажигания из всех цилиндров.
4. Ослабьте болт шкива водяного насоса. Снимите приводной ремень насоса системы гидроусиления руля и компрессора воздушного кондиционера и приводной ремень генератора. Снимите шкив водяного насоса.
5. Поставьте автомобиль на ручной тормоз и заблокируйте задние колеса. Поднимите и закрепите переднюю часть автомобиля.
6. Снимите правое переднее колесо.
7. Снимите брызговик правого переднего крыла.

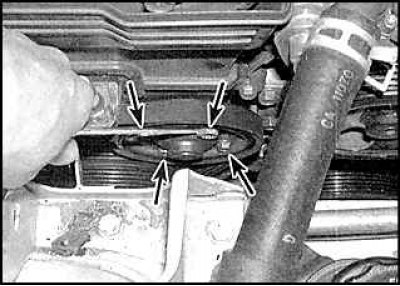

8. Снимите шкив коленчатого вала.
9. Установите домкрат под двигатель. Слегка приподнимите двигатель и снимите его правую опору.
10. Выкрутите болты и снимите верхнюю крышку газораспределительного ремня и трубку щупа для измерения уровня масла.

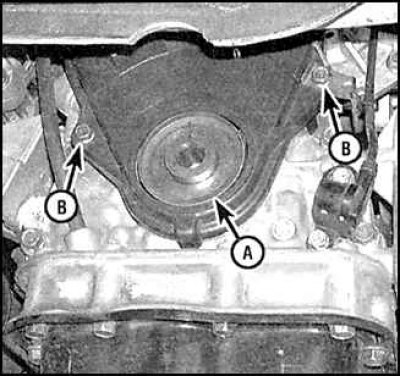

11. Снимите направляющую газораспределительного ремня (А) и болты нижней крышки (В).

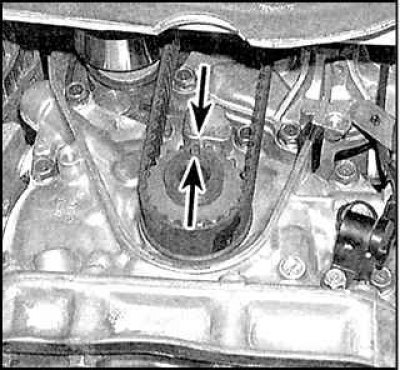

12. Поверните коленчатый вал и совместите синхронизационные метки звездочек коленчатого вала.

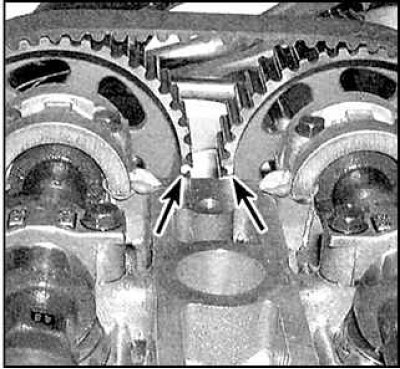

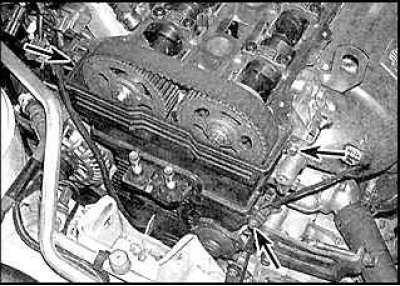

13. Cовместите синхронизационные метки звездочек распределительных валов.

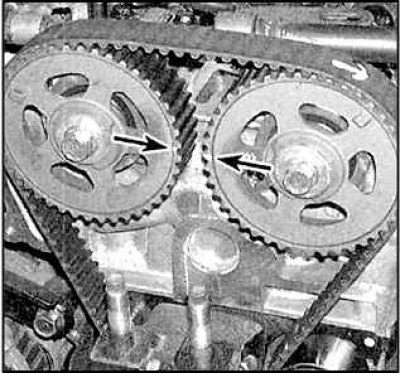

14. Звездочки распределительных валов имеют синхронизационные метки и на задней поверхности.

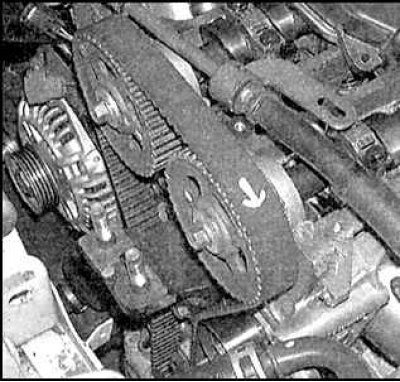

15. Если Вы собираетесь повторно использовать газораспределительный ремень, сделайте на нем метку, указывающую направление его вращения.

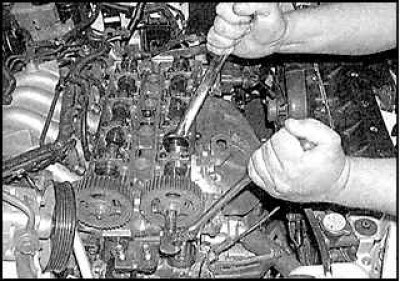

16. При помощи специального инструмента Вы можете заблокировать звездочки распределительных валов и упростить дальнейшую работу, проводимую с газораспределительным ремнем.

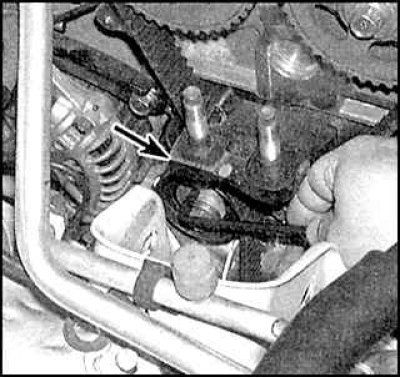

17. Ослабьте натяжение газораспределительного ремня. Поверните шкив натяжителя и снимите пружину.
18. Снимите газораспределительный ремень.
19. При необходимости снимите звездочку коленчатого вала и датчик коленчатого вала.
20. При необходимости застопорите распределительный вал гаечным ключом, выкрутите болты и снимите звездочки распределительных валов. Звездочка распределительного вала впускных клапанов на передней поверхности имеет метку "I", а звездочка вала выпускных клапанов имеет метку "Е".
Проверка
Внимание! Пока газораспределительный ремень снят, старайтесь не вращать коленчатый и распределительные валы.
1. Осмотрите подшипники промежуточного шкива и шкива натяжителя, проверьте, свободно ли они вращаются. Осмотрите пружину натяжителя. При необходимости замените изношенные или поврежденные детали.
2. Если газораспределительный ремень был сильно поврежден, тщательно почистите все звездочки, на которые он устанавливался.
3. Если на ремне имеются потрескавшиеся или оторванные зубцы, значит, заедают распределительные валы или валы водяного и масляного насосов.
4. Если ремень сильно изношен, осмотрите звездочки на наличие царапин и заусенец.
5. Если ремень изношен только с одной стороны, проверьте направляющую ремня и проверьте центровку звездочек.
6. При обнаружении износа обязательно замените газораспределительный ремень.
Установка
1. Тщательно почистите область установки газораспределительного ремня в передней части двигателя.
2. Установите шкив натяжителя и промежуточный шкив.
3. Установите звездочки распределительных валов и звездочку коленчатого вала.
4. Совместите синхронизационные метки звездочек.
5. Наденьте газораспределительный ремень на звездочки и шкивы. и снимите инструмент блокирующий звездочки распределительных валов.
6. Поверните шкив натяжителя и установите пружину.
7. Поверните коленчатый вал на два полных оборота и проверьте синхронизационные метки. Когда Вы вращаете коленчатый вал, остановитесь, если почувствуете сопротивление. Скорее всего, из-за неправильного совмещения меток, клапаны касаются поршней. Перепроверьте установку меток и только тогда продолжайте.
8. Установите оставшиеся детали, заведите двигатель и проверьте его работу.
