Система изменения фаз газораспределения (Mazda 6 GG)

Оглавление: Работа в соответствии с условиями…⇓ Средние нагрузки ⇓ Большая нагрузка, низкая и средняя…⇓ Большая нагрузка, диапазон больших…⇓ При низкой температуре ⇓ При пуске или останове двигателя ⇓

Система изменения фаз газораспределения непрерывно модифицирует фазы исполнительного механизма изменения фаз газораспределения и распредвала привода впускных клапанов под действием гидравлического давления, которым управляет масляный управляющий клапан (OCV) так, чтобы фазы открытия и закрытия клапанов оптимально соответствовали условиям работы двигателя. Работа масляного управляющего клапана (OCV) базируется на сигналах от датчика положения распредвала согласно условиям работы двигателя. Он управляет гидравлическим давлением, действующим на исполнительный механизм изменения фаз газораспределения.

Работа в соответствии с условиями движения: холостой ход, малые нагрузки

Благодаря уменьшению перекрытия, меньше продуктов сгорания возвращается в цилиндр. Это стабилизирует частоту вращения холостого хода, улучшая топливную экономичность, а также гарантирует стабильность работы двигателя при малых нагрузках.

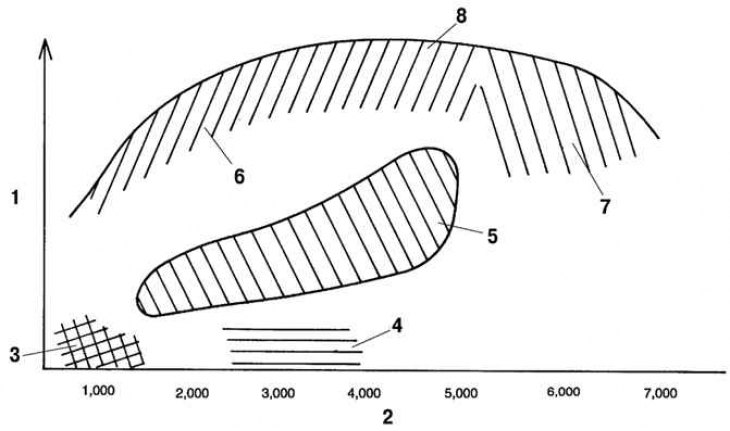

Рис. 2.30. Диаграмма изменения фаз газораспределения при различных диапазонах работы двигателя: 1 – нагрузка; 2 – частота вращения двигателя; 3 – диапазон холостого хода; 4 – диапазон малых нагрузок; 5 – диапазон средних нагрузок; 6 – диапазон больших нагрузок малых и средних скоростей; 7 – диапазон больших нагрузок и высоких скоростей; 8 – работа при полной нагрузке

Средние нагрузки

Перекрытие увеличивается, а отношение EGR в цилиндре – растет. При этом уменьшаются потери на трение (насосные потери), понижается температура сгорания и уменьшается количество СO в отработавших газах. Количество выбросов углеводородов также уменьшается вследствие повторного дожигания не воспламененного газа.

Большая нагрузка, низкая и средняя скорости

Впускные клапаны закрываются рано, что обеспечивает высокий объемный к. п. д., при этом улучшается крутящий момент в диапазоне низких и средних скоростей.

Большая нагрузка, диапазон больших скоростей

Впускные клапаны закрываются позже, высокий объемный к. п. д. обеспечивает максимальную мощность.

При низкой температуре

Перекрытие минимизировано для предотвращения попадания продуктов сгорания в цилиндры и уменьшения количества дополнительно впрыскиваемого в цилиндры топлива. При этом улучшается топливная экономичность и стабилизируются повышенные обороты холостого хода.

(Исходная версия статьи на сайте: «MazBook»)
