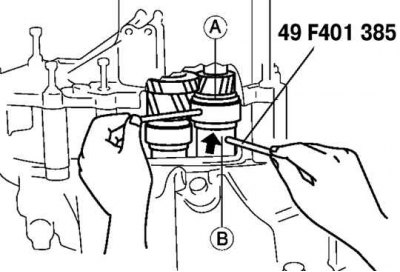

Crtež. 3.59. Uklanjanje praznina prije ugradnje ležajeva
Za ugradnju ležajeva ugradite posebne naprave (šipke) u rupe A i B selektora i okrećite selektore tako da povećate zazor. Nakon toga okrenite posebnu napravu u suprotnom smjeru dok se praznine ne uklone (slika 3.59).

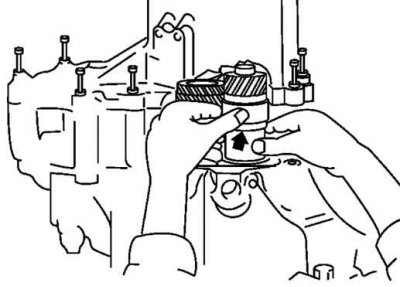

Crtež. 3.60. Ručno proširivanje birača
Ručno proširite selektore do kraja (Sl. 3.60).

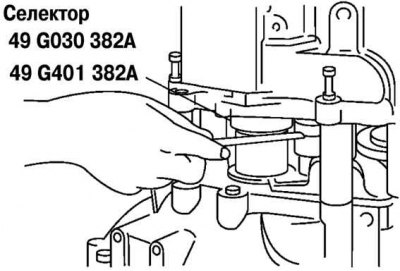

Crtež. 3.61. Mjerenje razmaka u selektoru
Za mjerenje zazora u posebnom uređaju (selektoru) upotrijebite pipalo (sl. 3.61).
Pažnja! Izmjerite razmak oko cijelog opsega selektora.
Pažnja! Zabilježite maksimalnu vrijednost i odaberite brtvu na sljedeći način.
Podloška ulaznog vratila: Odaberite najtanju dostupnu podlošku iz tablice kako biste dobili standardni zazor.
Standardni razmak: 0–0,05 mm.
Primjer:
- mjerna vrijednost sonde - 0,57 mm;
- raspon debljine brtve: (0,57 mm - 0,05 mm) - (0,57 mm - 0 mm)= 0,52 mm - 0,57 mm;
- odstojnik: 0,55 mm.
Podloška izlazne osovine: Odaberite najtanju prihvatljivu podlošku izlazne osovine iz tablice kako biste dobili standardni zazor.
Vrijednost predopterećenja: 0,03–0,08 mm.
Primjer:
- mjerna vrijednost sonde: 0,57 mm;
- raspon debljine brtve: (0,57 mm + 0,03 mm) - (0,57 mm + + 0,08 mm) = 0,60 mm - 0,65 mm;
- odstojnik: 0,60 mm.

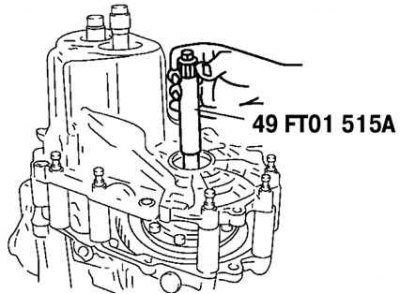

Crtež. 3.62. Ugradnja moment ključa
Ugradite poseban uređaj i dinamometar ili moment ključ (slika 3.62).

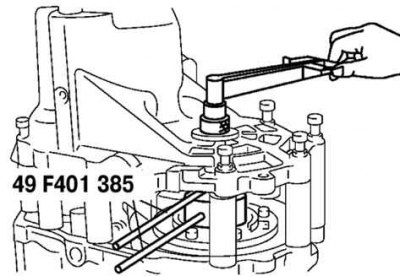

Crtež. 3.63. Podešavanje razmaka ručice mjenjača
Podesite zazor posebnog uređaja (selektora) kako biste dobili određenu vrijednost predopterećenja/dinamometra (Sl. 3.63).
Bilješka. Pročitajte vrijednost predopterećenja kada se diferencijal počne okretati.
Bilješka. Izmjerite nekoliko puta i izračunajte prosjek.
- - Predopterećenje: 0,5 Nm.
- - Vrijednost na dinamometru: 5 N.

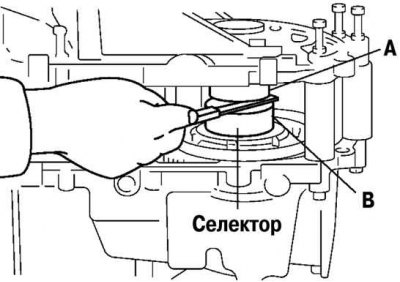

Crtež. 3.64. Mjerenje zazora u selektoru za diferencijal
Upotrijebite mjerač za mjerenje zazora u selektoru za diferencijal (Sl. 3.64).
Dodajte 0,15 mm izmjerenom razmaku i odaberite kombinaciju podmetača koja daje vrijednost najbližu izmjerenoj vrijednosti.
Primjer:
- 0,32 mm + 0,15 mm = 0,47 mm.
- Najbliža brtva (s deblje strane): 0,47 mm - 0,50 mm
(Članak je kopiran s web stranice Mazbook)
Uklonite kućište završnog pogona i specijalni alat.
Uklonite birače, ulazno vratilo i diferencijal.
Uklonite prstenove ležajeva.

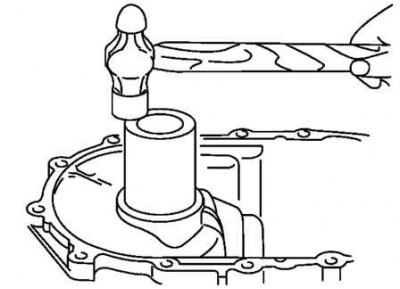

Crtež. 3.65. Ugradnja prstena ležaja ulaznog vratila
Ugradite podlošku(e) i prsten ležaja ulaznog vratila koristeći odgovarajuću cijev (Sl. 3.65).
Pažnja! Koristite podloške odabrane prilikom podešavanja prednaprezanja ležaja.

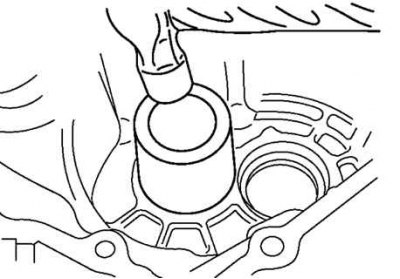

Crtež. 3.66. Ugradnja prstena ležaja vratila diferencijala
Ugradite podlošku(e) za podešavanje i prsten ležaja vratila diferencijala pomoću odgovarajuće cijevi (Sl. 3.66).
Pažnja! Koristite podloške odabrane prilikom podešavanja prednaprezanja ležaja.
