Уклањање и уградња погонског вратила (ручни мењач) (Mazda 6 GG)

Цртање. 3.159. Компоненте предњег погонског вратила: 1 – стезаљка поклопца (страна точка); 2 – обујмица поклопца (са стране мењача); 3 – стезаљка; 4 – тело шарке; 5 – потпорни прстен; 6 – лопте; 7 – клип; 8 – сепаратор; 9 – корице; 10 – динамички амортизер; 11 – ротор сензора антиблокирања кочионог система; 12 – осовина и куглични зглоб

Компоненте предњег погонског вратила приказане су на Сл. 3.159.

Уклањање

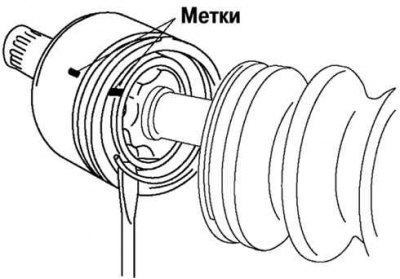

Цртање. 3.160. Наношење ознака на зглобно кућиште и погонско вратило

Означите тело шарке и осовину за накнадну монтажу (слика 3.160).

Пажња! Означите бојом; не користите чекић бушилицу.

Уклоните стезаљку.

Означите кавез и сепаратор.

Уклоните упорни прстен помоћу клешта за упорни прстен.

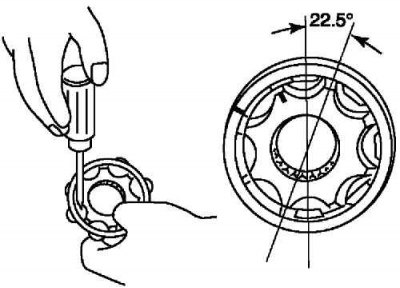

Цртање. 3.161. Уклањање сепаратора

Окрените сепаратор за приближно 30° и одвојите сепаратор и куглице од кавеза (слика 3.161).

Инсталација

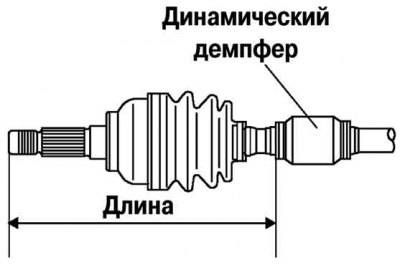

Цртање. 3.162. Инсталирање динамичког амортизера

[Чланак је прештампан са портала: MAZBOOK.ru]

Инсталирајте динамички амортизер као што је приказано на слици 3.162.

Стандардна дужина: 334,7–340,7 мм.

Уградите нову стезаљку за пртљажник на динамички амортизер.

Напуните пртљажник (страна точка) машћу.

Напомена. Поклопци на страни точкова и на страни мењача су различити.

Пажња! Не додирујте маст рукама. Нанесите мазиво из цеви и не дозволите да загађивачи уђу у кућиште.

Пажња! Количина масти: 90–110 г (L8, LF лева страна), 105–125 г (L8, LF десну страну и L3)

Поставите поклопац без уклањања лепљиве траке која је била омотана око утора осовине током демонтаже.

Уклоните траку.

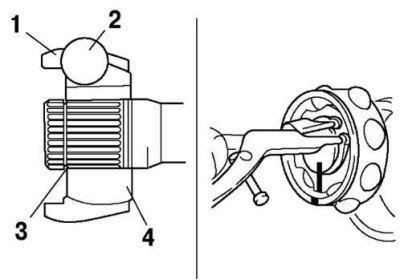

Цртање. 3.163. Уградња сепаратора и куглица у кавез: 1 – сепаратор; 2 – лопте; 3 – жлеб потпорног прстена; 4 – клип

Поравнајте ознаке и поставите куглице и сепаратор у кавез у правцу приказаном на слици 3.163.

Пажња! Уградите кавез са закошењем према жлебу причврсног прстена. Ако је постављена неправилно, погонско вратило може да се искључи током вожње.

Уградите нови причврсни прстен.

Кућиште зглоба и пртљажник (на страни мењача) напуните машћу.

Количина масти: 105–125 г (L8, LF лева страна), 120–140 г (L8, LF десну страну и L3).

Поравнајте ознаке и поставите кућиште на осовину.

Инсталирајте нову стезаљку.

Поставите поклопац.

Подесите стандардну дужину погонског вратила.

Испустите ваздух из поклопаца тако што ћете подићи ивице мањих крајева поклопаца одвијачем умотаним у крпу.

Уверите се да је дужина погонског вратила унутар наведеног опсега.
