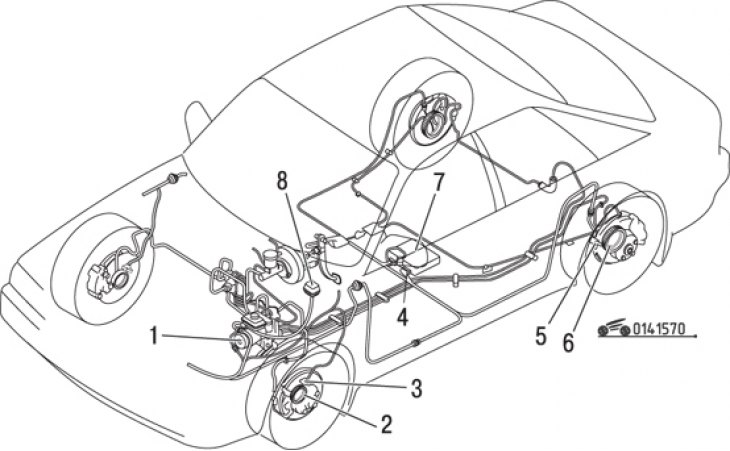

Рис. 15.70. Элементы антиблокировочной системы тормозов: 1 – гидравлическое устройство; 2 – ротор датчика частоты вращения переднего колеса; 3 – датчик частоты вращения переднего колеса; 4 – диагностический разъем; 5 – датчик частоты вращения заднего колеса; 6 – ротор датчика частоты вращения заднего колеса; 7 – блок управления; 8 – блок реле
Часть автомобилей 1987 года выпуска оборудована дисковыми тормозами задних колес, на части автомобилей 1988 года выпуска дополнительно установлена антиблокировочная система тормозов (ABS). Антиблокировочная система, устанавливаемая с 1988 года, предназначена для повышения устойчивости автомобиля при резком торможении. Это достигается путем отслеживания скорости вращения каждого колеса и управления давлением в тормозной системе, что предотвращает блокирование колес. О наличии неисправности системы сигнализирует контрольная лампа желтого цвета в комбинации приборов. Антиблокировочная система состоит из гидравлического устройства, блока реле, блока управления и датчиков частоты вращения колес (рис. 15.70). Блок управления расположен в салоне и по существу является «мозгом» системы, обеспечивая прием и обработку сигналов от датчиков частоты вращения колес и вырабатывая команды управления блоком реле и гидравлическим устройством. Из-за сложности устройства диагностику и ремонт системы целесообразно выполнять в службе автосервиса. При проведении работ рядом с колесами, тормозной системой или подвеской автомобиля будьте осторожны, чтобы не повредить датчики частоты вращения колес.
