Снятие и установка

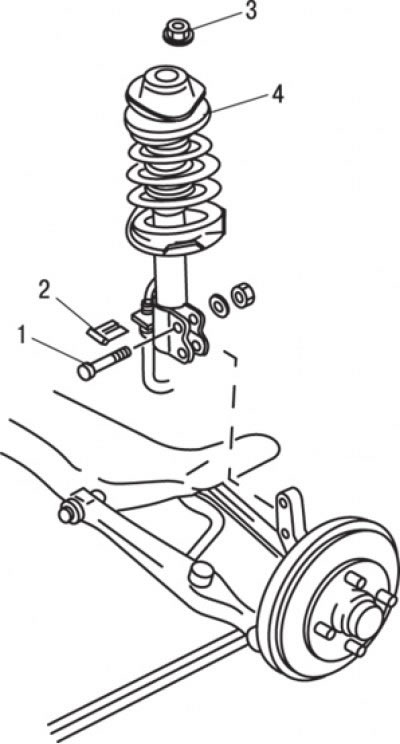

Рис. 11.11. Элементы крепления амортизаторной стойки задней подвески: 1 – болт и гайка; 2 – зажим крепления тормозного шланга; 3 – гайка; 4 – верхняя опора стойки
Для доступа к креплению задней стойки снимите боковую обивку в багажном отделении. На моделях с трехступенчатой системой демпфирования отсоедините регулирующий переключатель. Отверните две гайки верхнего крепления стойки к кузову (рис. 11.11).
Если необходимо разобрать стойку, ослабьте гайку крепления штока, зафиксируйте шток амортизатора от проворачивания (это невозможно на моделях с трехступенчатой системой демпфирования). Не отворачивайте гайку полностью.
Нанесите метки для последующего совмещения верхней части стойки с кузовом.
Поднимите заднюю часть автомобиля и надежно закрепите на подставках.
Снимите зажим и отсоедините тормозной шланг от стойки.
Отверните две гайки и выньте два болта нижнего крепления стойки к опоре ступицы заднего колеса, опустите стойку вниз и снимите с автомобиля.
Проверьте стойку на наличие утечек рабочей жидкости, повреждений пылезащитных чехлов и пружины подвески.
Установка проводится в последовательности, обратной снятию. Совместите ранее нанесенные метки при креплении верхней части стойки к кузову автомобиля.
Ремонт амортизаторной стойки

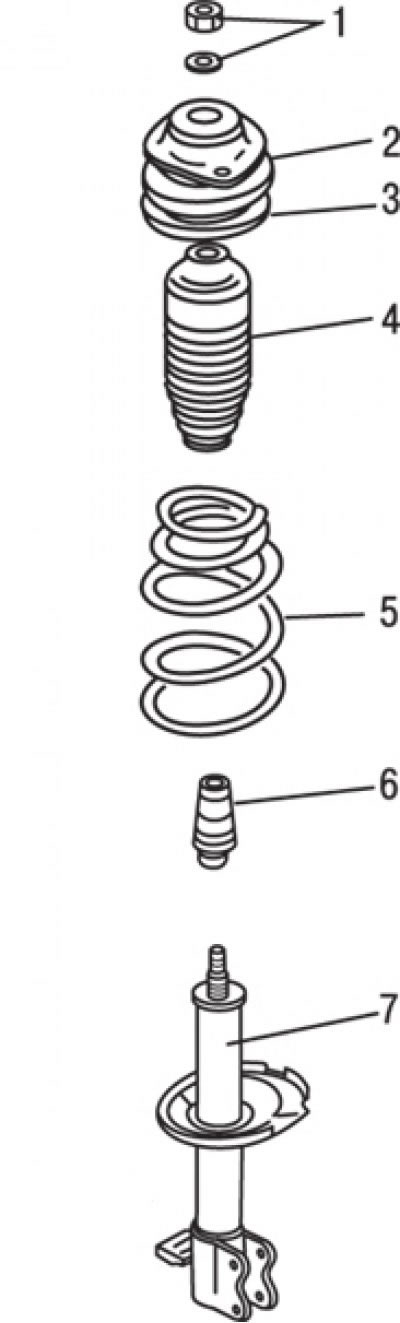

Рис. 11.12. Элементы амортизаторной стойки передней подвески: 1 – гайка и шайба крепления штока; 2 – верхняя опора стойки; 3 – прокладка пружины; 4 – пылезащитный чехол; 5 – пружина; 6 – буфер хода сжатия; 7 – амортизатор
[Контент основан на информации с MAZBOOK.ru]
Ремонт амортизаторной стойки задней подвески проводится так же, как и амортизаторной стойки передней подвески (рис. 11.12).
