Снятие и установка
Поднимите переднюю часть автомобиля и надежно закрепите на подставках.
Отверните гайки крепления стойки к поворотному кулаку и затем снимите одну гайку и болт.
В моторном отсеке снимите верхний кожух стойки.
Снимите трехступенчатый переключатель амортизатора (при его наличии).

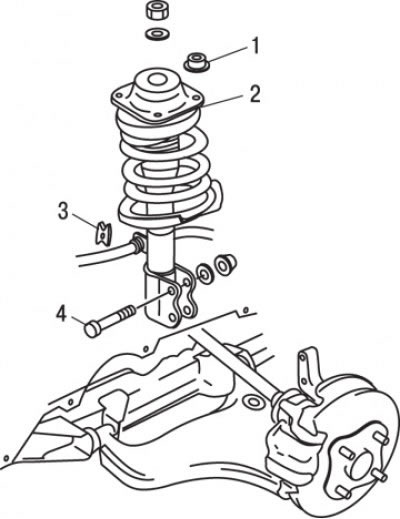

Рис. 11.9. Элементы крепления амортизаторной стойки передней подвески: 1 – гайка; 2 – верхняя опора стойки; 3 – зажим крепления тормозного шланга; 4 – болт и гайка
Отверните четыре гайки крепления стойки к кузову (рис. 11.9). Нанесите метки для последующего совмещения верхней части стойки с кузовом.
Если будет необходимо разобрать стойку, ослабьте гайку крепления штока, при этом
зафиксируйте шток амортизатора от проворачивания. Не отворачивайте гайку полностью.
Выверните оставшийся болт и гайку крепления стойки к поворотному кулаку, опустите стойку вниз и снимите с автомобиля.
Проверьте стойку на наличие утечек амортизационной жидкости, повреждений пылезащитных чехлов и пружины подвески.
Установка проводится в последовательности, обратной снятию. Совместите ранее нанесенные метки при креплении верхней части стойки к кузову автомобиля.
Внимание! Пружина имеет очень большое усилие сжатия, поэтому используйте только очень надежный инструмент.
Внимание! Ни в коем случае не связывайте пружину проволокой.
Внимание! При использовании специального приспособления для сжатия пружин необходимо надежно захватывать витки пружины и сжимать пружину с противоположных сторон.
Ремонт
Снимите амортизаторную стойку передней подвески. При наличии снимите и трехходовой контрольный переключатель демпфирования (приводной механизм).
Закрепите амортизаторную стойку передней подвески в тисках с мягкими губками и, используя специальное приспособление, сожмите пружину так, чтобы она отошла от верхней части стойки. При использовании специального приспособления для сжатия пружин следите, чтобы витки пружины надежно захватывались, и проводите сжатие пружины с противоположных сторон.

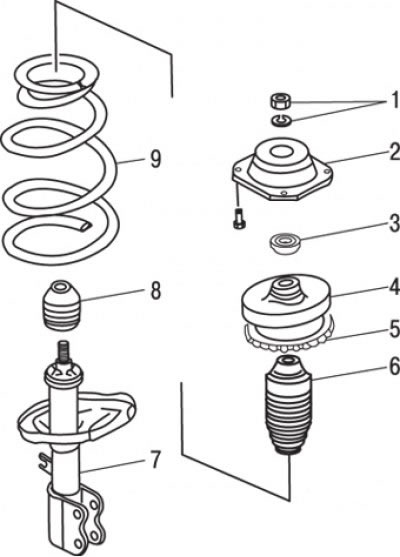

Рис. 11.10. Элементы амортизаторной стойки передней подвески: 1 – гайка и шайба крепления штока; 2 – верхняя опора стойки; 3 – подшипник; 4 – верхнее седло пружины; 5 – прокладка пружины; 6 – пылезащитный чехол; 7 – амортизатор; 8 – буфер хода сжатия; 9 – пружина
Зафиксируйте ключом шток амортизатора от проворачивания и, используя второй накидной ключ, отверните центральную гайку крепления штока амортизатора (рис. 11.10).
Снимите со штока амортизатора верхнюю опору стойки, подшипник и верхнее седло пружины.
Снимите пружину вместе с приспособлением для сжатия пружины.
Снимите с амортизатора пылезащитный чехол и буфер хода сжатия.
Если необходимо установить новую пружину, плавно, соблюдая осторожность, разведите и снимите с пружины приспособление для сжатия пружины, затем сожмите новую пружину.
При установке на одной оси автомобиля необходимо использовать пружины с одинаковыми техническими характеристиками (с одинаковой цветной маркировкой).
Проверьте амортизатор на признаки утечек рабочей жидкости. Проверьте по всей длине шток амортизатора на отсутствие точечной коррозии. Проверьте корпус амортизатора на отсутствие механических повреждений. Установите амортизатор в вертикальное положение и проверьте его работу, перемещая шток амортизатора на полный ход. Во всех случаях шток амортизатора должен перемещаться плавно, с ощутимым сопротивлением. Если шток амортизатора перемещается рывками или имеются механические повреждения, амортизатор подлежит замене.
Сборка амортизаторной стойки проводится в последовательности, обратной разборке.
Окончательную затяжку гайки крепления штока амортизатора проводите после установки стойки на автомобиль.
