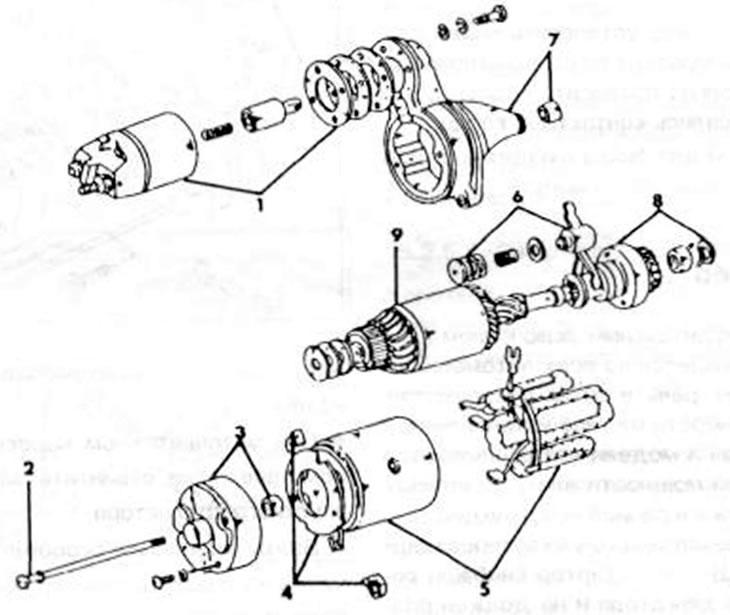

Рис.255. Монтажной рисунок стартера 1. Выключатель втягивающей обмотки; 2. Распорный болт; 3. Задняя крышка; 4. Траверса щеткодержателя; 5. Корпус стартера; 6. Рычаг включателя; 7. Передняя крышка генератора; 8. Шестерни стартера; 9. Якорь
- Отсоединить соединительный кабель от клеммы магнитного выключателя.
- Освободить оба болта выключателя и снять его. Следить за вставными шайбами.
- Оба стяжных болта (2) вынуть с задней стороны стартера и снять крышку генератора вместе с якорем с корпуса стартера.
- Снять рычаг включения стартера (болты освободить) и вынуть якорь из крышки генератора со стороны привода. При этом обращать внимание на принцип установки рычага, чтобы позже установить детали в первоначальное положение.
- Щетки вынуть из держателей и снять траверсу щеткодержателя.
- Ударить зубилом по упорному кольцу на конце вала якоря и убрать сидящее на нем предохранительное кольцо (рис.256). Снять в конце вала якоря грат и двигатель стянуть с вала.

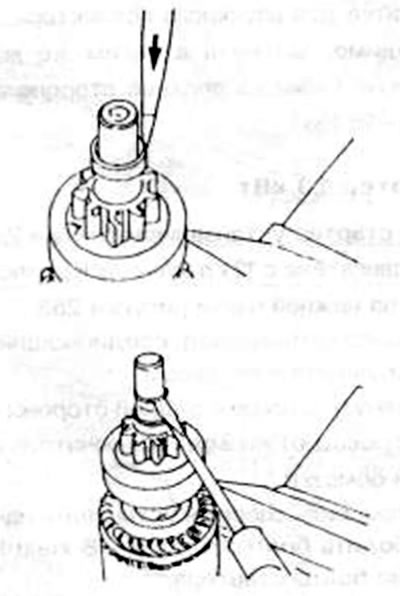

Рис.256. Забивание соединительного кольца с помощью зубила (на верхнем рисунке) и удаление предохранительного зажима (на нижнем рисунке).
