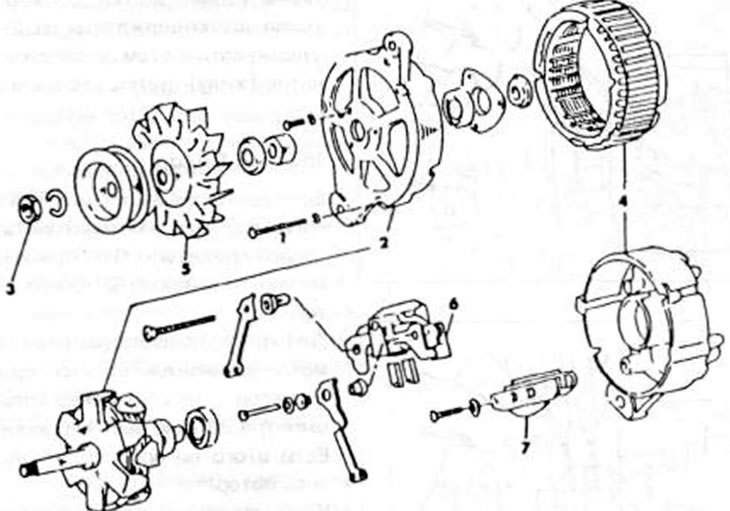

Рис.246. Монтажный рисунок босщеточного генератора перекидного тока. 1. Болт крепления; 2. Передняя крыша генератора и ротор; 3. Гайка; 4. Задняя крышка генератора и статор; 5. Колесо вентилятора и шкив ременной передачи; 6. Щеткодержатель; 7. Диоды выпрямителя
- Гайку отвинтить от вала ротора и снять с вала шкив ременной передачи, а также вентилятор и распорную втулку. Шкив ременной передачи может при освобождении гайки удерживаться старым клиновым ремнем. Для снятия шкива ременной передачи мог бы понадобиться двуплечий съемник.
- Вынуть из вала сегментную шпонку.
- Убрать гайки крепления задней крышки и снять крышку.
- Вывернуть из корпуса стяжные болты и отделить от передней крышки подшипника корпус. Для этого можно переднюю крышку подшипника слегка отбить пластмассовым молотком или вставить отвертку в вырез на поверхности разъема и выдавить подшипниковый щит. Не давить на провода проводки.
- Крышку генератора и ротор установить под пресс и выдавить ротор из подшипника. Если подшипник снимается с крышки генератора, выпрессовать его после того, как были освобождены болты.
- Задний подшипник ротора снять с вала ротора подходящим съемником.
- Освободить крепление стойки для диодов, клеммы и изоляцию и снять статор со стойкой диодов с крышки генератора со стороны контактных колец.
