18.2.5.1. Угольные щетки и траверса щеткодержателя
Угольные щетки проверить на хороший контакт с контактными кольцами. Проверить подвижность угля в направляющих и, если нужно, очистить щеткодержатель средством "Tri".

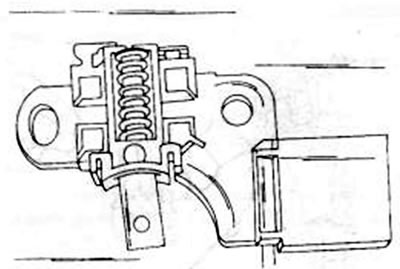

Рис.247. Угольные щетки припаиваются в указанных местах.
Замерить длину выступающей части угольной щетки. Если достигнута линия износа, щетки нужно заменить. Для этого старые щетки нужно снять, а новые припаять.
Линий износа щетки должна выступать из конца щеткодержателя на 2—3 мм. Щетку удерживать в этом положении и припаять канатик (жилу) щетки хорошим паяльным цинком.
18.2.5.2. Ротор
Если контактные кольца загрязнились или износились, их нужно протереть тряпкой, смоченной средством "Tri". Возможные царапины можно заполировать тонкой смазочной пастой.
Для контроля изоляции один наконечник омметра устанавливается на сердечник ротора, а другой — на контактное кольцо. Показание омметра должно быть непрерывным (рис.248). Если этого не происходит, нужно заменить весь ротор.
[Основано на данных веб-сайта mazbook.ru]
Рис.248. Проверка ротора на замыкание на корпус.
Чтобы проверить обмотку ротора на прохождение тока, нужно оба наконечника омметра установить на контактное кольцо. Если показание не находится внутри 2,0—6,0 ом, ротор нужно заменить (рис.249).

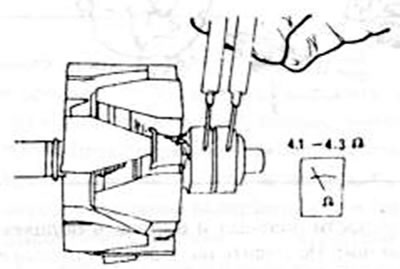

Рис.249. Проверка ротора на прерывание тока
18.2.5.3. Стартер
Короткое замыкание случается в большинстве случаев вследствие сильного нагрева поврежденных мест и их обнаруживают уже при осмотре. Можно также установить наконечник омметра на конец фазы, а другой наконечник — на кожух статора. Прибор должен давать непрерывные показания (рис.250). В ином случае нужно заменить статор. Чтобы проверить статор на прерывание тока, нужно по очереди соединять три провода статора друг с другом.

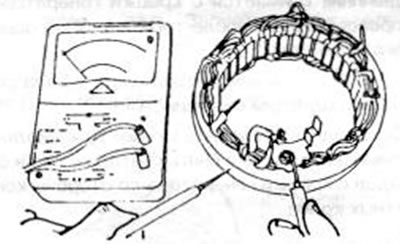

Рис.250. Контроль статора на замыкание на корпус.
Если не будет никаких показаний, то поток тока прерван (рис.251).

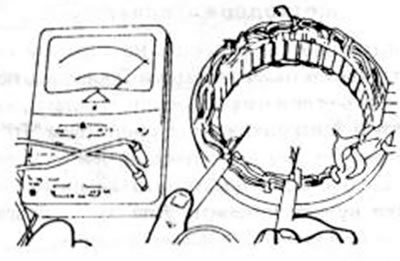

Рис.251. Контроль статора на прерывание тока
18.2.5.4. Диоды
Точная проверка диодов на наличие напряжения пропускания и установление обратного тока может проводиться только с помощью специального контрольного прибора.
