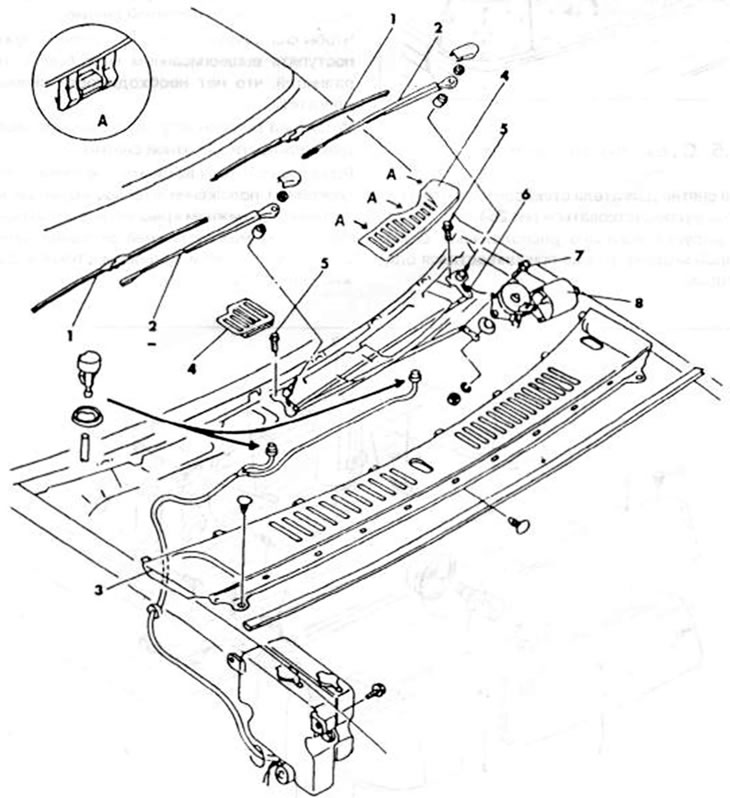

Рис.264. Подробности снятия и установки стеклоочистителя. Работы проводить в указанной последовательности. 1. Щетка стеклоочистителя; 2. Гайка и рычаг стеклоочистителя; 3. Щиток обтекателя; 4. Щитки; 5. Болты и шайбы; 6. Рычаги стеклоочистителя; 7. Болты; 8. Двигатель стеклоочистителя
- На рисунке показано расположение более старой модели, однако принцип остался одинаковым.
- Отсоединить аккумулятор.
- Снять рычаги (2) стеклоочистителя. Для этого рычаг нужно откинуть назад, отжать критику и освободить гайку. Вынуть рычаг.
- Крышку снять с опор очистителей, убрать находящиеся под ними гайки и вытолкнуть оба шпинделя внутрь.
- Удалить заклепку щитка обтекателя (3) и снять щиток.
- Снять оба щитка (4).
- Удалить болты и шайбы (5).
- Рычаги стеклоочистителя вынуть через отверстия в ветровом стекле.
- Болты крепления двигателя стеклоочистителя освободить от кузова.
- Установить отвертку на продольный рычаг двигателя, как показано на рис.265, и отжать рычаг от двигателя.
- Вынуть двигатель, вытянуть штекер жгута проводов. Установка осуществляется в последовательности, обратной снятию.

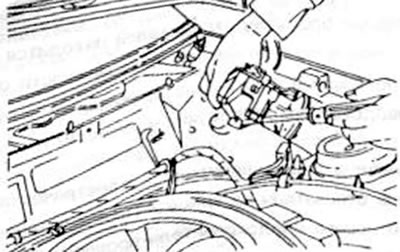

Рис.265. С помощью отвертки отжимают продольный рычаг от рычагов стеклоочистителя, после чего частью вынимают двигатель
Чтобы снять рычаги стеклоочистителя нужно поступать вышеописанным способом, с той разницей, что нет необходимости снимать двигатель.
Установка рычагов осуществляется в последовательности, обратной снятию.
Рычаги очистителя вставить так, чтобы они в спокойном положении стеклоочистителя находились на нижнем краю ветрового стекла. Расстояние между нижней стороной щетки стеклоочистителя и ветровым стеклом должно быть 15—20 мм.
