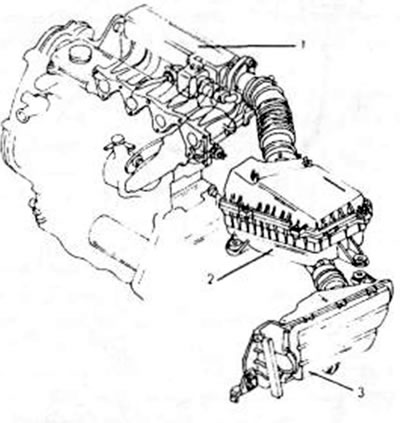

Рис. 154. Детали воздушного фильтра дизельного двигателя. 1. Впускной коллектор; 2. Корпус фильтра; 3. Корпус воздухозаборника
Воздушный фильтр (Mazda Capella GD)
На рис. 154 показано, как устанавливается воздушный фильтр. Снятие и установку можно проводить, пользуясь этим рисунком. После отвинчивания крышки можно вынуть фильтрующий элемент и продуть сжатым воздухом. Вначале продувать с внутренней стороны наружу и затем снаружи внутрь. Корпус воздушного фильтра привинтить на двигателе на 20-25 Нм, крышку фильтра — на 4-6 Нм.
Рис. 154. Детали воздушного фильтра дизельного двигателя. 1. Впускной коллектор; 2. Корпус фильтра; 3. Корпус воздухозаборника
Рис. 154. Детали воздушного фильтра дизельного двигателя. 1. Впускной коллектор; 2. Корпус фильтра; 3. Корпус воздухозаборника
