Nastavenie uhla kolesa
1. Uvoľnite poistné matice na koncoch spojovacích tyčí.
2. Demontujte manžety prevodovky riadenia.
3. Otočte konce spojovacích tyčí na oboch stranách vozidla o rovnaký počet otáčok, aby ste dosiahli správny maximálny uhol natočenia kolesa.
Poznámka: Štandardná dĺžka L: 10,1-23,1 mm.
4. Dotiahnite poistné matice na koncoch ojnice na krútiaci moment 69-98 Nm.
5. Uistite sa, že čižmy nie sú skrútené a nainštalujte ich.
6. Po nastavení uhla kolesa nastavte zbiehavosť kolesa.
Nastavenie zbiehavosti predných kolies
1. Uvoľnite poistné matice na koncoch spojovacích tyčí.
2. Demontujte manžety prevodovky riadenia.
3. Upravte celkovú hodnotu zbiehavosti otáčaním oboch koncov spojovacích tyčí (vľavo a vpravo) v opačných smeroch o rovnaký počet otáčok.
Poznámka:
- Zbiehavosť kolesa sa zmení približne o 4 mm pre jedno koleso na jednu otáčku konca tiahla.
- Obidva konce spojovacej tyče majú pravý závit. Ak chcete zväčšiť zbiehavosť kolesa, otočte pravú špičku smerom k prednej časti vozidla a ľavú špičku smerom k zadnej časti vozidla.
4. Koncovú maticu spojovacej tyče utiahnite na krútiaci moment 69-98 Nm.
5. Uistite sa, že čižmy nie sú skrútené a nainštalujte ich.
Nastavenie zbiehavosti zadného kolesa

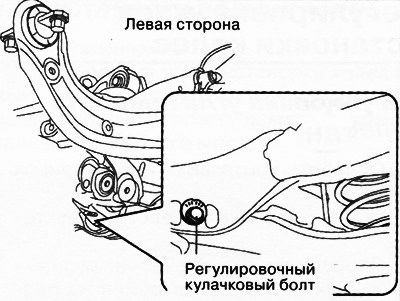

1. Uvoľnite nastavovaciu maticu vačkovej skrutky.

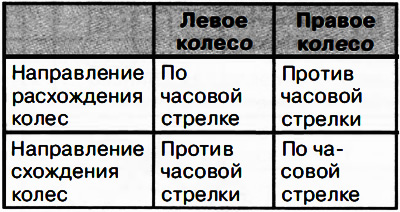

2. Otočte nastavovaciu vačkovú skrutku v požadovanom smere, aby ste nastavili zbiehavosť zadných kolies.
3. Utiahnite maticu na krútiaci moment 84-101 Nm.
