Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.
Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.
Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

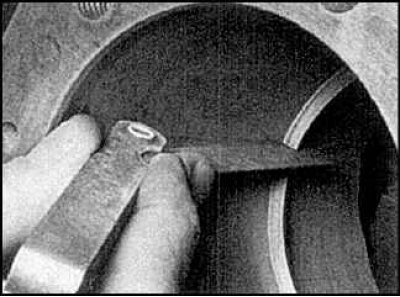

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.
Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.
Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.
Зазор может превышать установленный, но должен быть не более 1 мм.
Следует повторить измерение, чтобы убедиться в пригодности кольца.
Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.
После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.
Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).
Это кольцо состоит из трех деталей.

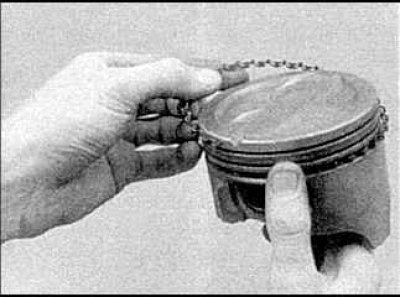

Установите в канавку разделитель/ расширитель.

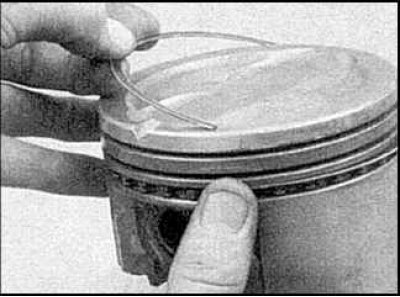

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.
После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

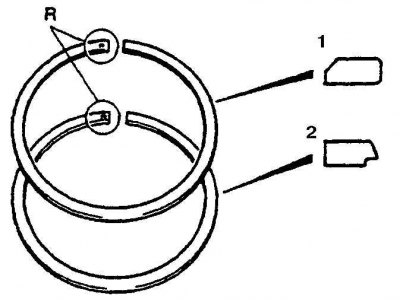

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка "R", которая должна быть обращена в сторону днища поршня.
Внимание! Всегда поступайте в соответствии с инструкцией на упаковке поршневых колец, у разных изготовителей могут быть разные обозначения. Не перепутайте верхнее и нижнее компрессионные кольца, так как у них различные профили поперечного сечения.
Установите приспособление для одевания поршневых колец, убедитесь, что метки направлены в сторону днища поршня и переместите соответствующее кольцо в среднюю канавку поршня. Не разводите стыки кольца на большее расстояние чем требуется для его прохождения поверх поршня. Вместо приспособления можно пользоваться металлическими полосками.
Изначальная версия статьи на сайте [Mazbook.ru]
Точно также установите верхнее компрессионное кольцо. Убедитесь, что метки направлены вверх. Не перепутайте верхнее компресситонное кольцо (1) с нижним. компрессионным кольцом (2). Расставьте стыки колец в соответствии с рисунком.
