Pažnja! Blok za balansiranje se ne može rastaviti, jer ima visoku preciznost izrade.
Okrenite radilicu u smjeru kazaljke na satu i postavite klip prvog cilindra u položaj GMT.
Ugradite podlošku za podešavanje na površinu za sjedenje bloka za balansiranje.

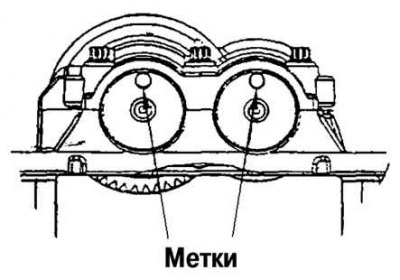

Crtež. 2.177. Oznake blokova za balansiranje
Instalirajte blok za balansiranje na blok cilindra, nakon što ste prethodno postavili oznake bloka za balansiranje na vrhu u sredini (riža. 2.177).

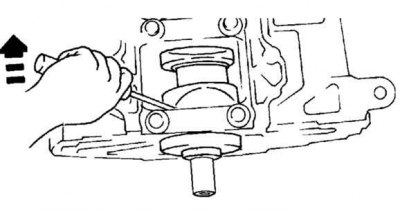

Crtež. 2.178. Okretanje balansne osovine pomoću odvijača
Umetnite odvijač u koljenasto vratilo u području prvog protuutega, okrenite i nanesite aksijalnu silu na koljenasto vratilo s odvijačem, djelujući kao poluga, kao što je prikazano na slici 2.178.

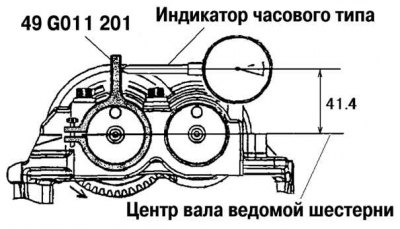

Crtež. 2.179. Mjerenje zazora zupčanika gonjenog zupčanika
Ugradite posebnu napravu kao što je prikazano na slici 2.179, zatim izmjerite razmak zupčanika pomoću mjerača.
Ako zazor premašuje specificiranu vrijednost, ponovno ga izmjerite i upotrijebite tablicu za odabir podložnih pločica za odabir odgovarajuće podložne pločice prema sljedećem postupku.
Pažnja! Prilikom mjerenja zazora, okrenite radilicu za jedan puni okretaj i provjerite je li zazor unutar navedenog raspona u sljedećih šest položaja: 10°, 30°, 100°, 190°, 210°, 280° nakon TDC-a.
Veličina razmaka u ozubljenju: 0,005–0,101 mm.
Koristeći glavnu podlošku (broj 50), postavite blok za balansiranje na blok cilindra, a zatim izmjerite zazor.
Odaberite podlošku prema rezultatu mjerenja.
Ugradite odabranu podlošku na blok za balansiranje, zatim ugradite blok za balansiranje na blok cilindra.
Ugradite i utisnite stražnju uljnu brtvu radilice.

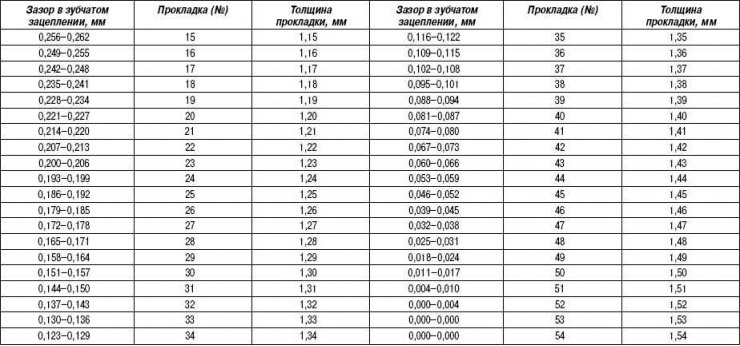

Tablica 2.23. Podešene podloške za blok za balansiranje, motori s ugrađenim mehanizmom promjenjivog vremena ventila
