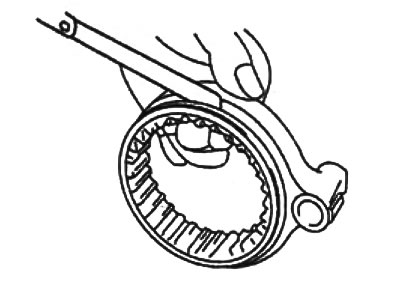

praznina:
- nazivni - 0,05 - 0,40 mm
- maksimalno dopušteno - 0,5 mm
Ako zazor nije ispravan, zamijenite vilicu mjenjača i spojku sinkrona.

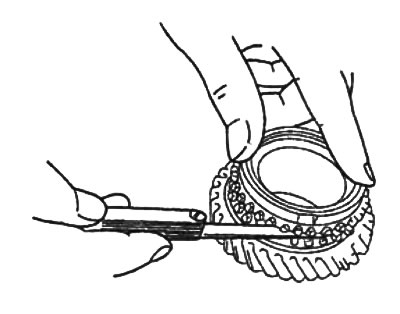

2. Koristeći mjerač mjerača, izmjerite zazor između prstena sinkrona i bočne površine zupčanika po cijelom opsegu.
praznina:
- nominalno - 0,8 mm
- maksimalno dopušteno - 1,5 mm
Ako zazor nije točan, zamijenite prsten sinkrona.
3. Izmjerite slobodnu duljinu opruga.
Nazivna duljina:
- blokada opruge poluge mjenjača prvog i drugog stupnja prijenosa - 22,5 mm
- Opruga za blokadu šipke 3. i 4. mjenjača - 22,5 mm
- opruga vrha poluge mjenjača prve i druge brzine - 22,8 mm
- Krajnja opruga šipke za 5. stupanj prijenosa i mjenjač za vožnju unatrag - 41,0 mm
- Opruga za držanje šipke za 5. i mjenjač unatrag - 24,97 mm
Ako duljina opruge nije ispravna, zamijenite oprugu.
4. Izmjerite radijalno odstupanje sekundarnog vratila.
- Radijalno odstupanje - 0,23 mm
Ako je izlazna osovina izvan specifikacije, zamijenite izlaznu osovinu.

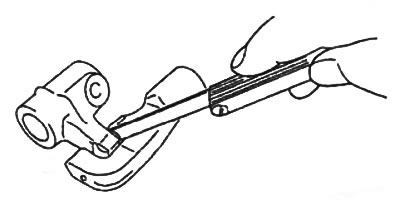

5. Koristeći mjerač mjerača, izmjerite razmak između vrha poluge mjenjača i kontrolne poluge.
- Nazivni razmak - manji od 0,5 mm
