Змест: Зняцце ⇓ Ўстаноўка ⇓
Зняцце
Зліце алей скрынкі перадач.
Зніміце суппорт тармазнога механізму.
Зніміце тармазную кружэлку.
Зніміце шаравой шарнір наканечніка рулявога цягі.
Зніміце стойку стабілізатара папярочнай устойлівасці.
Адкруціце балты мацавання і зніміце шаравы шарнір пярэдняга ніжняга рычага (задняя частка).
Зніміце шаравы шарнір пярэдняга ніжняга рычага (пярэдняя частка).

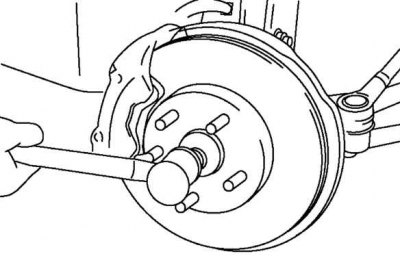

Мал. 3.140. Усталёўка запаснай гайкі на прывадны вал
Усталюеце запасную гайку на прывадны вал так, каб гайка была заподлицо з канцом прываднага вала (мал. 3.140).
Ударце па гайцы медным малатком, каб прыслабіць пасадку прываднага вала ў ступіцах кола.
Адлучыце прывадны вал ад ступицы кола.
Увага! Вострыя беражкі прываднага вала могуць разразаць ці прабіць сальнік. Будзьце асцярожныя пры аддзяленні прываднага вала ад каробкі перадач.

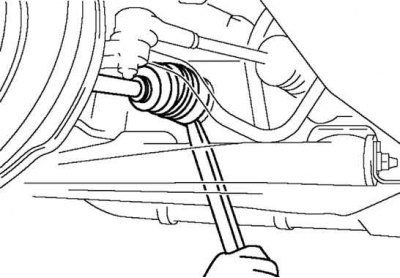

Мал. 3.141. Зняцце левага прываднага вала ад каробкі перадач з дапамогай стрыжня
Адлучыце левы прывадны вал ад скрынкі перадач, выкарыстаючы ў якасці рычага стрыжань, устаўлены паміж шарнірам і скрынкай перадач, як паказана ў малюнку 3.141.
Усталюеце адмысловую прынаду для ўтрымання паўвосевых шасцерняў пасля здымання злучальнага вала ў скрынку перадач.
Ўстаноўка

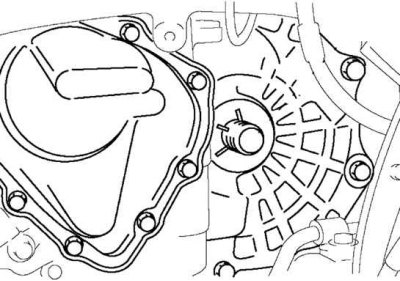

Мал. 3.142. Устаноўка спецыяльнага прыстасавання для ўтрымлівання паўвосевых шасцерняў

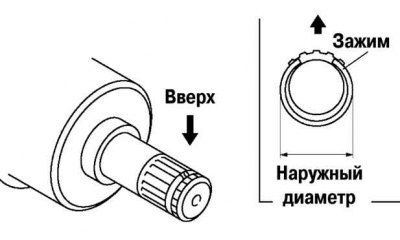

Мал. 3.143. Устаноўка на злучальны вал новага заціску
Усталюеце на злучальны вал новы заціск прарэзам уверх. Пераканайцеся, што дыяметр заціску не перавышае норму (мал. 3.143).
Пасля ўстаноўкі, вымерайце вонкавы дыяметр.
Калі ён адрозніваецца ад нормы, паспрабуйце ўстаноўку з выкарыстаннем новага заціску.
Максімальны вонкавы дыяметр: 31,2 мм.
Устаўце прывадны вал у калодку кола.

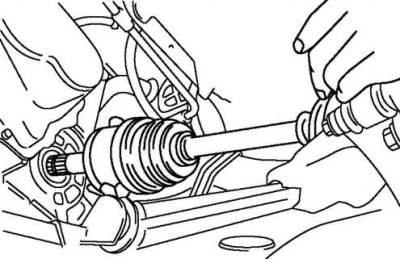

Мал. 3.144. Устаноўка прываднага вала
Вырабіце трансмісійны алей на працоўны беражок сальніка (мал. 3.144).
Устаўце прывадны вал у скрынку перадач.
Пасля ўсталёўкі пацягніце корпус унутранага шарніра на сябе, каб пераканацца ў надзейнасці фіксацыі прываднага вала.
Устаноўку астатніх кампанентаў праводзіце ў парадку, зваротным зняцці.
