Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в замке.
![](https://www.mazbook.ru/img/capella/1202.jpg)

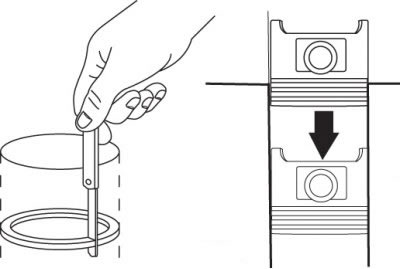

Рис. 3.46. Измерение зазора в замке поршневого кольца
Вставьте в первый цилиндр верхнее кольцо и протолкните внутрь днищем поршня так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра в положении, соответствующем нижней мертвой точке. Зазор в замке поршневого кольца измеряется щупом (рис. 3.46). Сравните результат с требуемым значением.
Если зазор больше или меньше установленного, повторите измерение, чтобы убедиться в возможности установки кольца.
Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя торцы кольца соединяются, что может вызвать серьезные поломки. Зазор в замке поршневого кольца можно увеличить, осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.
Зазор может превышать установленный, но должен быть не более 1 мм.
Следует повторить измерение, чтобы убедиться в пригодности кольца.
Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для остальных колец, устанавливаемых в другие цилиндры.
После измерения зазоров в замках колец и их корректировки кольца можно устанавливать на поршни.
Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).
![](https://www.mazbook.ru/img/capella/1203.jpg)

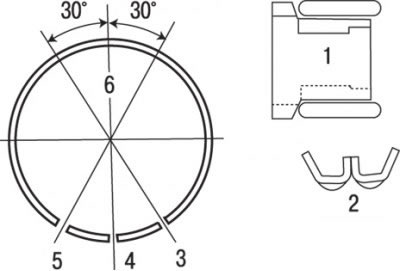

Рис. 3.47. Расположение элементов маслосъемного кольца и замков: 1 – маслосъемное кольцо; 2 – маслосъемное кольцо (расширитель); 3 – нижняя направляющая; 4 – расширитель; 5 – верхняя направляющая; 6 – поршневой палец
![](https://www.mazbook.ru/img/capella/1204.jpg)

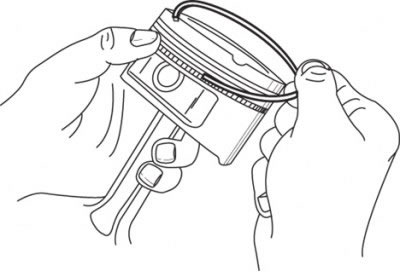

Рис. 3.48. Установка элементов маслосъемного кольца
Это кольцо состоит из трех элементов. Установите в канавку разделитель/расширитель (рис. 3.47), затем установите нижнюю направляющую маслосъемного кольца. При установке направляющих нельзя пользоваться приспособлением для установки колец, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня между разделителем и горизонтальной площадкой канавки и, прочно удерживая его, заведите пальцем в канавку второй конец кольца (рис. 3.48). Точно так же установите вторую направляющую.
После установки всех элементов маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте замки маслосъемного кольца в соответствии с рис. 3.47.
Следующим устанавливается среднее кольцо. На нем выштампована метка «R», которая должна быть направлена в сторону днища поршня.
Внимание! Всегда действуйте в соответствии с инструкцией на упаковке поршневых колец, у разных изготовителей могут быть разные обозначения.
Внимание! Не перепутайте верхнее и нижнее компрессионные кольца, так как у них различные профили поперечного сечения.
![](https://www.mazbook.ru/img/capella/1205.jpg)

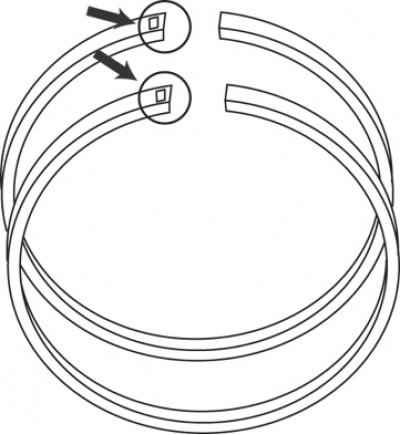

Рис. 3.49. Расположение меток на компрессионных поршневых кольцах
Установите приспособление для установки поршневых колец, убедитесь, что метки направлены в сторону днища поршня, и переместите соответствующее кольцо в среднюю канавку поршня (рис. 3.49). Не разводите торцы кольца на расстояние большее, чем требуется для его прохождения поверх поршня. Вместо приспособления можно пользоваться металлическими полосками.
![](https://www.mazbook.ru/img/capella/1206.jpg)

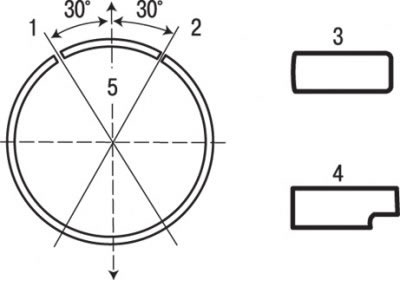

Рис. 3.50. Положение установки компрессионных колец и расположение их замков: 1 – замок верхнего компрессионного кольца; 2 – замок нижнего компрессионного кольца; 3 – верхнее компрессионное кольцо; 4 – нижнее компрессионное кольцо; 5 – поршневой палец
Точно так же установите верхнее компрессионное кольцо. Убедитесь, что метки направлены вверх. Не перепутайте местами верхнее и нижнее компрессионные кольца. Расположите замки колец в соответствии с рис. 3.50.
