Визуально проверьте отсутствие на блоке трещин и следов коррозии. Восстановите сорванную резьбу в отверстиях. Рекомендуется проверять герметичность блока цилиндров в автомастерских, располагающих соответствующим оборудованием. При обнаружении дефектов отремонтируйте блок или замените его.
Проверьте наличие царапин и задиров на внутренних поверхностях цилиндров.

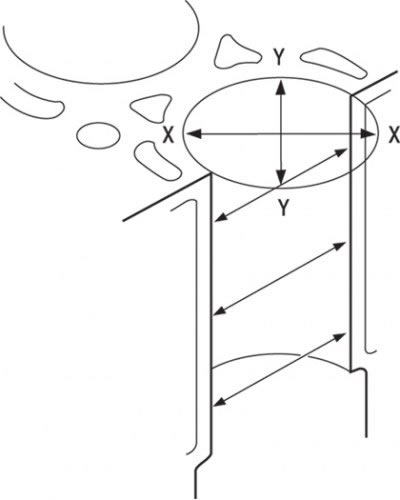

Рис. 3.36. Места измерения внутреннего диаметра цилиндра: непосредственно под буртиком (X и Y), в центре и нижней части
Измерьте внутренний диаметр цилиндра в верхней (прямо под буртиком), средней и нижней части параллельно оси коленчатого вала (рис. 3.36). Затем проведите измерения на тех же уровнях, но в направлении, перпендикулярном оси коленчатого вала. Сравните результаты измерения со значениями в технических данных. Если на поверхностях цилиндров есть сильные задиры и царапины или овальность и конусность цилиндров превышает установленные предельно допустимые значения, сдайте блок в автомастерскую для расточки и хонингования. После ремонта понадобятся поршни и кольца ремонтных размеров.
Если состояние цилиндров приемлемое, износ цилиндра и зазор между цилиндром и поршнем не превышают установленных норм, то расточки не требуется. Единственной необходимой операцией остается хонингование.
Перед хонингованием установите крышки коренных подшипников коленчатого вала (без подшипников) и затяните болты требуемым моментом.

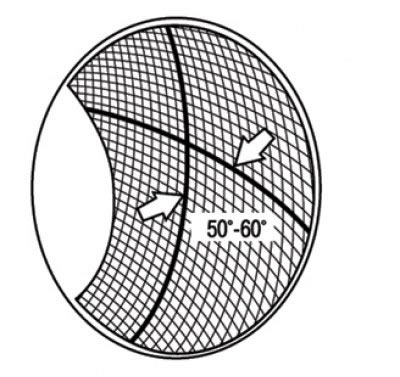

Рис. 3.37. Поверхность цилиндра после хонингования должна быть покрыта сеткой из тонких линий, пересекающихся под углом около 60°
Для хонингования требуется специальное приспособление с мелкодисперсными шлифовальными головками, большое количество масла, ветошь и электродрель. Зажмите приспособление в электродрель, закрепите шлифовальные головки и введите приспособление в первый цилиндр. Хорошо смажьте поверхность цилиндра маслом, включите электродрель и периодически перемещайте ее вверх и вниз в цилиндре. На поверхности стенок цилиндра должна образоваться сеть тонких линий, пересекающихся под углом около 60° (рис. 3.37).
Все время обильно смазывайте поверхность цилиндра. При вращении не извлекайте приспособление. После выключения дрели продолжайте перемещать его вверх и вниз до полной остановки, затем сожмите ножки приспособления со шлифовальными головками и выньте из цилиндра. Удалите с поверхности цилиндра масло и повторите операцию на остальных цилиндрах. Если приспособление отсутствует, эту операцию можно выполнить в автомастерской за приемлемую плату. Удовлетворительные результаты получаются при использовании насаженного на электродрель наждачного круга или даже при выполнении операции вручную наждачной бумагой.
После выполнения хонингования снимите фаску с верхних кромок цилиндра небольшим надфилем, чтобы предотвратить заедание колец при установке поршня.
Весь блок цилиндров необходимо повторно промыть теплой водой с моющим средством, чтобы удалить остатки абразивного материала, оставшиеся после хонингования. Прочистите щеткой все каналы и промойте проточной водой. После промывания высушите блок цилиндров и смажьте веретенным маслом все обработанные поверхности. До начала сборки блок храните под пластиковым чехлом.
